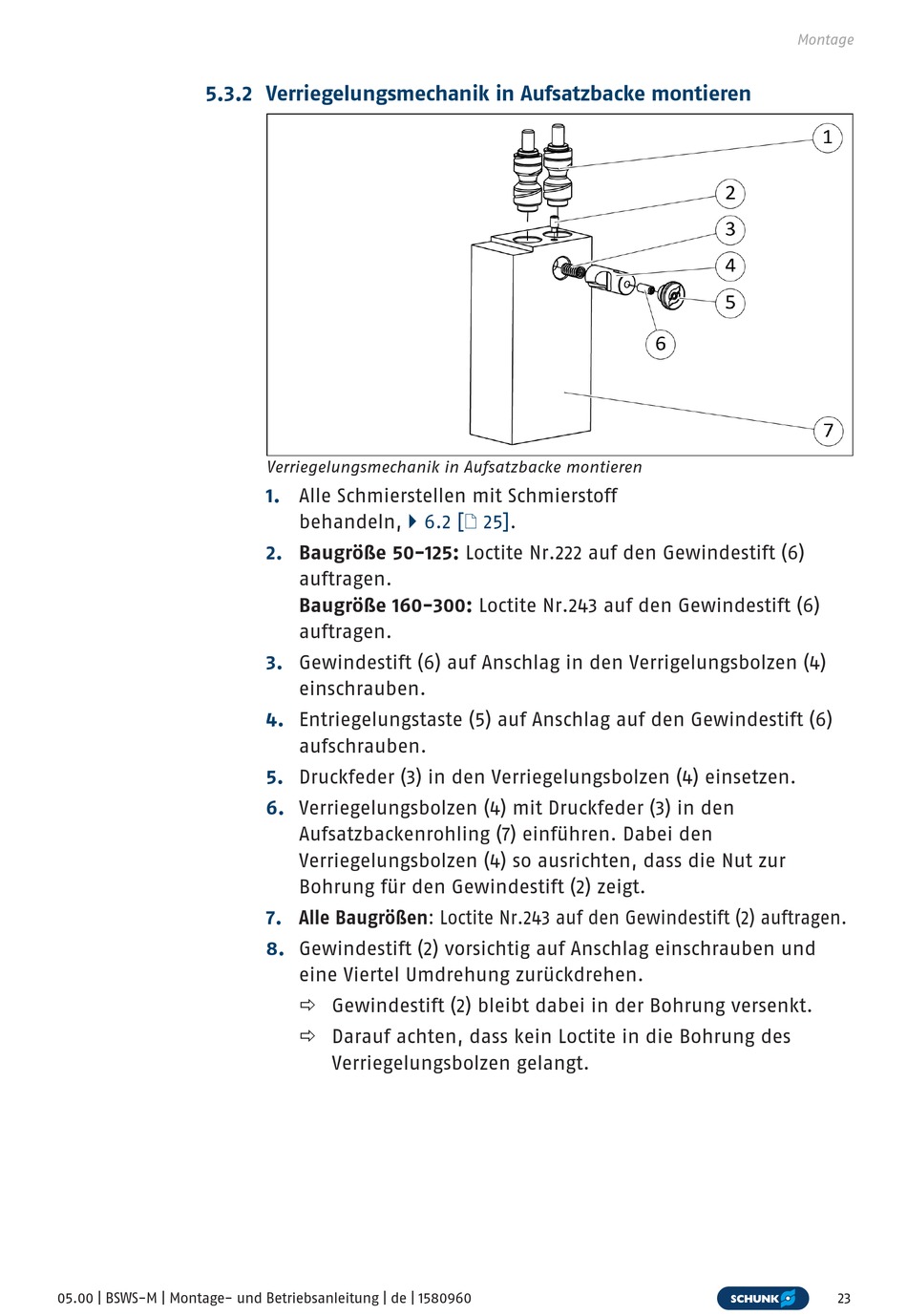

5.3.2 Verriegelungsmechanik in Aufsatzbacke montieren

05.00 | BSWS-M | Montage- und Betriebsanleitung | de | 1580960
Verriegelungsmechanik in Aufsatzbacke montieren
1. Alle Schmierstellen mit Schmierstoff
behandeln,
} 6.2
2. Baugröße 50-125: Loctite Nr.222 auf den Gewindestift (6)
auftragen.
Baugröße 160-300: Loctite Nr.243 auf den Gewindestift (6)
auftragen.
3. Gewindestift (6) auf Anschlag in den Verrigelungsbolzen (4)
einschrauben.
4. Entriegelungstaste (5) auf Anschlag auf den Gewindestift (6)
aufschrauben.
5. Druckfeder (3) in den Verriegelungsbolzen (4) einsetzen.
6. Verriegelungsbolzen (4) mit Druckfeder (3) in den
Aufsatzbackenrohling (7) einführen. Dabei den
Verriegelungsbolzen (4) so ausrichten, dass die Nut zur
Bohrung für den Gewindestift (2) zeigt.
7. Alle Baugrößen: Loctite Nr.243 auf den Gewindestift (2) auftragen.
8. Gewindestift (2) vorsichtig auf Anschlag einschrauben und
eine Viertel Umdrehung zurückdrehen.
ð Gewindestift (2) bleibt dabei in der Bohrung versenkt.
ð Darauf achten, dass kein Loctite in die Bohrung des
Verriegelungsbolzen gelangt.
[/ 25].
