- Seite 1 Montage- und Betriebsanleitung Backen-Ausdrehvorrichtung BAV / BSA Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1540578 Auflage: 01.00 | 21.03.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Allgemein................... 5 Zu dieser Anleitung................1.1.1 Darstellung der Warnhinweise ............1.1.2 Begriffsdefinition ............... 1.1.3 Mitgeltende Unterlagen ............... 1.2 Gewährleistung .................. 1.3 Lieferumfang..................2 Grundlegende Sicherheitshinweise ............2.1 Bestimmungsgemäße Verwendung ............2.2 Nicht bestimmungsgemäße Verwendung ..........2.3 Bauliche Veränderungen............... 2.4 Ersatzteile .................. - Seite 4 Inhaltsverzeichnis 5.3 Produkt entspannen ................29 6 Wartung .................... 30 6.1 Grundsätzliche Hinweise............... 30 6.2 Intervalle und Aufgaben ............... 30 6.2.1 Reinigen und Prüfen Produkt............31 6.2.2 Plangewinde schmieren .............. 31 7 Demontage..................32 7.1 Grundsätzliche Hinweise............... 32 7.2 Demontage Produkt ................32 7.3 Demontage Einstellbacken ..............
-
Seite 5: Allgemein
Allgemein 1 Allgemein 1.1 Zu dieser Anleitung Diese Anleitung enthält wichtige Informationen für einen sicheren und sachgerechten Gebrauch des Produkts. Die Anleitung ist integraler Bestandteil des Produkts und muss für das Personal jederzeit zugänglich aufbewahrt werden. Vor dem Beginn aller Arbeiten muss das Personal diese Anleitung gelesen und verstanden haben. -
Seite 6: Begriffsdefinition
1.1.3 Mitgeltende Unterlagen Allgemeine Geschäftsbedingungen* Vertragliche Vereinbarungen Montage- und Betriebsanleitung des verwendeten Spannfutters Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com heruntergeladen werden. 1.2 Gewährleistung Die Gewährleistung beträgt 12 Monate ab Lieferdatum Werk bei bestimmungsgemäßer Verwendung. 1.3 Lieferumfang Der Lieferumfang beinhaltet: 1 Backen-Ausdrehvorrichtung BAV (Ident-Nr. -
Seite 7: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 01.00 | Backen-Ausdrehvorrichtung | Montage- und Betriebsanleitung | de | 1540578... -
Seite 8: Ersatzteile
Verwenden nicht zugelassener Ersatzteile Durch das Verwenden nicht zugelassener Ersatzteile können Gefahren für das Personal entstehen und Beschädigungen oder Fehlfunktionen am Produkt verursacht werden. Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 2.5 Umgebungs- und Einsatzbedingungen Anforderungen an die Umgebungs- und Einsatzbedingungen Durch falsche Umgebungs- und Einsatzbedingungen können... -
Seite 9: Persönliche Schutzausrüstung
Grundlegende Sicherheitshinweise 2.7 Persönliche Schutzausrüstung Verwenden von persönlicher Schutzausrüstung Persönliche Schutzausrüstung dient dazu, das Personal vor Gefahren zu schützen, die dessen Sicherheit oder Gesundheit bei der Arbeit beeinträchtigen können. Beim Arbeiten an und mit dem Produkt die Arbeitsschutzbestimmungen beachten und die erforderliche persönliche Schutzausrüstung tragen. -
Seite 10: Transport
Grundlegende Sicherheitshinweise 2.9 Transport Verhalten beim Transport Durch unsachgemäßes Verhalten beim Transport können Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sachschäden führen können. Bei hohem Gewicht, das Produkt mit einem Hebezeug anheben und einem angemessenen Transportmittel transportieren. Bei Transport und Handhabung das Produkt gegen Herunterfallen sichern. -
Seite 11: Grundsätzliche Gefahren
Grundlegende Sicherheitshinweise 2.12 Grundsätzliche Gefahren Allgemein Sicherheitsabstände einhalten. Niemals Sicherheitseinrichtungen außer Funktion setzen. Vor der Inbetriebnahme des Produkts den Gefahrenbereich mit einer geeigneten Schutzmaßnahme absichern. Vor Montage-, Umbau-, Wartungs- und Einstellarbeiten die Energiezuführungen entfernen. Sicherstellen, dass im System keine Restenergie mehr vorhanden ist. Wenn die Energieversorgung angeschlossen ist, keine Teile von Hand bewegen. -
Seite 12: Technische Daten
Technische Daten 3 Technische Daten 3.1 Umgebungs- und Einsatzbedingungen Einsatztemperaturbereich + 18 °C bis + 25 °C Maximale Produkttemperatur + 35 °C Einlagerungstemperaturbereich + 20 °C ± 10 °C HINWEIS: Die Temperaturen beziehen sich auf das Produkt. 3.2 BAV / BSA Bezeichnung BAV 0 BAV 1... -
Seite 13: Aufbau Und Beschreibung

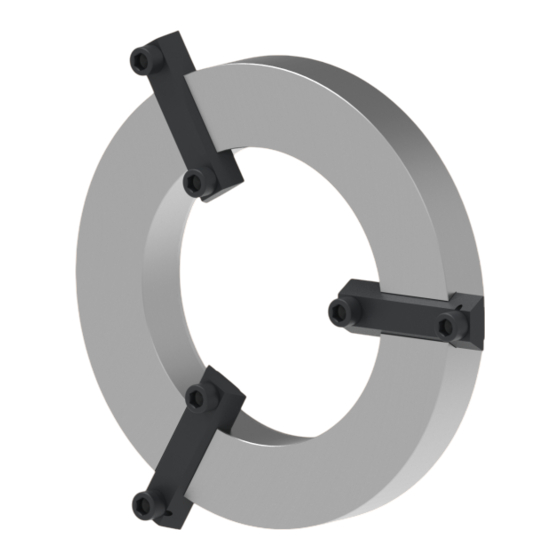

Aufbau und Beschreibung 4 Aufbau und Beschreibung 4.1 Aufbau HINWEIS: Die Abbildung kann von der tatsächlichen Ausführung abweichen. Einhängebereich innen Einhängebereich außen Einhängeschraube Gehäuse Einstellbacke 01.00 | Backen-Ausdrehvorrichtung | Montage- und Betriebsanleitung | de | 1540578... -
Seite 14: Funktionsbeschreibung
Aufbau und Beschreibung 4.2 Funktionsbeschreibung Das Produkt dient zum Ausdrehen und Ausschleifen von Spannbacken. HINWEIS: In Bezug auf die max. zulässige Gesamtspannkraft, mit der die Vorrichtung gespannt werden darf, sind die Schnitt- und Bearbeitungsparameter entsprechend anzupassen. BAV: Die leichte Bauweise BAV eignet sich für niedrige Spannkräfte bis 30 kN. -
Seite 15: Montage Und Betrieb
Montage und Betrieb 5 Montage und Betrieb 5.1 Grundsätzliche Hinweise WARNUNG Verletzungsgefahr durch Herabfallen des Produkts beim Transport, bei Montage und Demontage. Durch die konservierungsbedingte ölige Oberfläche kann das Produkt aus den Händen gleiten und zu Verletzungen führen. Entsprechende Sicherheitsvorkehrungen treffen, um ein Herabfallen zu vermeiden. - Seite 16 Montage und Betrieb VORSICHT Verletzungsgefahr durch scharfe Kanten und spitze Ecken! Scharfe Kanten und spitze Ecken an den bearbeiteten Spannbacken können zu Schnittverletzungen führen. Geeignete Schutzausrüstung, insbesondere Handschuhe, tragen. ACHTUNG Mögliche Beschädigung des Produkts Wird die zulässige Spannkraft überschritten, kann das Produkt beschädigt werden.
-
Seite 17: Anwendung Des Produkts
Montage und Betrieb 5.2 Anwendung des Produkts Ausdrehen bzw. Überdrehen von Spannbacken: Wird die Ausdrehvorrichtung zum Aus- bzw. Überdrehen von Blockbacken eingesetzt, empfiehlt es sich, in der vorderen Planfläche der Backen je eine Bohrung (vom Anwender) einzubringen. Die Lage der Bohrungen ist vom gewünschten Ausdrehbereich abhängig (es kann auf Anriss gebohrt werden). -
Seite 18: Bav - Innenausdrehen (Für Außenspannung)
Montage und Betrieb 5.2.1 BAV - Innenausdrehen (für Außenspannung) HINWEIS: Die Abbildung kann von der tatsächlichen Ausführung abweichen. Zum Spannen des Produkts wie folgt vorgehen: Auszudrehende Spannbacken entsprechend den Vorgaben in der Betriebsanleitung des verwendeten Spannfutters montieren. Entspannten Zustand des Spannfutters sicherstellen. Die Vorgaben der Betriebsanleitung des verwendeten Spannfutters einhalten. - Seite 19 Montage und Betrieb Das Spannfutter entsprechend den Vorgaben der Betriebsanleitung des verwendeten Spannfutters nach innen spannen (ohne Werkstück). Die Vorgaben zur zulässigen Spannkraft gemäß den technischen Daten einhalten } 3 [/ 12]. ð Das Produkt ist sicher gespannt. Zum Ausdrehen wie folgt vorgehen: Sicherstellen, dass das Produkt sicher gespannt ist.
-
Seite 20: Bav - Außenausdrehen (Für Innenspannung)
Montage und Betrieb 5.2.2 BAV - Außenausdrehen (für Innenspannung) HINWEIS: Die Abbildung kann von der tatsächlichen Ausführung abweichen. Zum Spannen des Produkts wie folgt vorgehen: Auszudrehende Spannbacken entsprechend den Vorgaben in der Betriebsanleitung des verwendeten Spannfutters montieren. Entspannten Zustand des Spannfutters sicherstellen. Die Vorgaben der Betriebsanleitung des verwendeten Spannfutters einhalten. - Seite 21 Montage und Betrieb Das Spannfutter entsprechend den Vorgaben der Betriebsanleitung des verwendeten Spannfutters nach innen spannen (ohne Werkstück). Die Vorgaben zur zulässigen Spannkraft gemäß den technischen Daten einhalten } 3 [/ 12]. ð Das Produkt ist sicher gespannt. Zum Ausdrehen wie folgt vorgehen: Sicherstellen, dass das Produkt sicher gespannt ist.
-
Seite 22: Bav - Umkehrung Der Einstellbacken
Montage und Betrieb 5.2.3 BAV - Umkehrung der Einstellbacken BAV - Umkehrung der Einstellbacken Rändel nach links drehen und Einstellbacken entfernen. Einstellbacken umdrehen (Schraubenköpfe nach außen) und in der folgenden Reihenfolge wieder einsetzten: Einstellbacken 3 in Führung 1 Einstellbacken 2 in Führung 2 Einstellbacken 1 in Führung 3, dabei Rändel wieder nach rechts drehen. - Seite 23 Montage und Betrieb Entspannten Zustand des Spannfutters sicherstellen. Die Vorgaben der Betriebsanleitung des verwendeten Spannfutters einhalten. Auszudrehende Backen des Drehfutters auf den gewünschten Spanndurchmesser fahren (auf gewünschte Drehzugabe achten). Ausdrehvorrichtung lagerichtig aufsetzen. Einstellbacken der Backenausdrehvorrichtung mit den Einstellschrauben bis zur Anlage in die Senkbohrungen der Backen einführen.
-
Seite 24: Bsa - Innenausdrehen (Für Außenspannung) Im Kraftspannfutter
Montage und Betrieb 5.2.5 BSA - Innenausdrehen (für Außenspannung) im Kraftspannfutter Zum Spannen wie folgt vorgehen: Auszudrehende Spannbacken entsprechend den Vorgaben in der Betriebsanleitung des verwendeten Spannfutters montieren. Entspannten Zustand des Spannfutters sicherstellen. Die Vorgaben der Betriebsanleitung des verwendeten Spannfutters einhalten. - Seite 25 Montage und Betrieb Vorgedrehte Backen nach dem Entgraten und Reinigen entsprechend den Vorgaben in der Betriebsanleitung des verwendeten Spannfutters montieren. Spannbacken entsprechend dieser Montage- und Betriebsanleitung erneut über die Backenausdrehvorrichtung spannen. Die Spannbacken auf Fertigmaß ausdrehen. Ist das Ergebniss in Ordnung, die Backenausdrehvorrichtung entnehmen [/ 32].
-
Seite 26: Bsa - Außenausdrehen (Für Innenspannung)
Montage und Betrieb 5.2.6 BSA - Außenausdrehen (für Innenspannung) HINWEIS: Die Abbildung kann von der tatsächlichen Ausführung abweichen. Zum Spannen des Produkts wie folgt vorgehen: Auszudrehende Spannbacken entsprechend den Vorgaben in der Betriebsanleitung des verwendeten Spannfutters montieren. Entspannten Zustand des Spannfutters sicherstellen. Die Vorgaben der Betriebsanleitung des verwendeten Spannfutters einhalten. - Seite 27 Montage und Betrieb Das Spannfutter entsprechend den Vorgaben der Betriebsanleitung des verwendeten Spannfutters nach innen spannen (ohne Werkstück). Die Vorgaben zur zulässigen Spannkraft gemäß den technischen Daten einhalten } 3 [/ 12]. ð Das Produkt ist sicher gespannt. Zum Ausdrehen wie folgt vorgehen: Sicherstellen, dass das Produkt sicher gespannt ist.
-
Seite 28: Bsa - Außenausdrehen (Für Innenspannung) Im Kraftspannfutter
Montage und Betrieb 5.2.7 BSA - Außenausdrehen (für Innenspannung) im Kraftspannfutter Zum Spannen des Produkts wie folgt vorgehen: Auszudrehende Spannbacken entsprechend den Vorgaben in der Betriebsanleitung des verwendeten Spannfutters montieren. Entspannten Zustand des Spannfutters sicherstellen. Die Vorgaben der Betriebsanleitung des verwendeten Spannfutters einhalten. -
Seite 29: Produkt Entspannen
Montage und Betrieb Vorgedrehte Backen nach dem Entgraten und Reinigen entsprechend den Vorgaben in der Betriebsanleitung des verwendeten Spannfutters montieren. Spannbacken entsprechend dieser Montage- und Betriebsanleitung erneut über die Backenausdrehvorrichtung spannen. Die Spannbacken auf Fertigmaß ausdrehen. Ist das Ergebniss in Ordnung, die Backenausdrehvorrichtung entnehmen [/ 32]. -
Seite 30: Wartung
Geeignete Schutzausrüstung, insbesondere eine Schutzbrille, tragen. Für einen einwandfreien dauerhaften Einsatz das Produkt regelmäßig reinigen, warten und die Funktionalität prüfen. Reparaturen grundsätzlich nur von SCHUNK durchführen lassen! Bei Fragen zu Wartung und Instandhaltung steht unser technischer Kundendienst während unserer Geschäftszeiten zur Verfügung: Service-Telefon: +49-7133-103-2956 service.toolholder@de.schunk.com... -
Seite 31: Reinigen Und Prüfen Produkt
HINWEIS: Beschädigungen oder Verschleiß können die Funktionsfähigkeit des Produkts gefährden. Sind nicht wechselbare Teile des Produkts verschlissen oder beschädigt, das Produkt zur Überprüfung an SCHUNK zurückschicken. 6.2.2 Plangewinde schmieren VORSICHT Allergische Reaktionen bei Hautkontakt mit Öl! Hautkontakt mit Öl kann allergische Reaktionen verursachen. -
Seite 32: Demontage
Demontage 7 Demontage 7.1 Grundsätzliche Hinweise WARNUNG Verletzungsgefahr durch Herabfallen des Produkts beim Transport, bei Montage und Demontage. Durch die konservierungsbedingte ölige Oberfläche kann das Produkt aus den Händen gleiten und zu Verletzungen führen. Entsprechende Sicherheitsvorkehrungen treffen, um ein Herabfallen zu vermeiden. Geeignete Schutzausrüstung, insbesondere Schutzhandschuhe und Sicherheitsschuhe, tragen. -
Seite 33: Lagerung
Lagerung 8 Lagerung Bei längerer Lagerung des Produkts folgende Punkte einhalten: Produkt und Anbauteile reinigen und leicht einölen. Produkt und Anbauteile in einem passenden Transportbehälter einlagern. Produkt und Anbauteile nur in trockenen Räumen lagern. Produkt und Anbauteile vor zu großen Temperaturschwankungen schützen. -
Seite 34: Entsorgung
Entsorgung 9 Entsorgung Bestandteile des Produkts nach den örtlichen Vorschriften dem Recycling oder der ordnungsgemäßen Entsorgung zuführen. Alternativ kann das Produkt zur fachgerechten Entsorgung an SCHUNK gesendet werden. 01.00 | Backen-Ausdrehvorrichtung | Montage- und Betriebsanleitung | de | 1540578... - Seite 35 01.00 | Backen-Ausdrehvorrichtung | Montage- und Betriebsanleitung | | 1540578...
