KA560F/00/a2/05.02
Kalibration des Micropilot S nach Austausch der Elektronik
Die gepaarte Zuordnung von Antenne / Elektronik und HF-Modul verbietet den Austausch einer einzelnen Baugruppe und somit entfällt auch eine
spezif. Grundkalibration.
Ein Austausch einzelner Komponenten in einer Werkstatt zum Zweck der Fehleranalyse im Reparaturfall ist zwar erlaubt, aber der Einbau einer "falschen"
Baugruppe führt zu einem hohen Messfehler, der die Messwerte weit außerhalb der angegebenen Geräte-Spezifikationen liegen läßt.

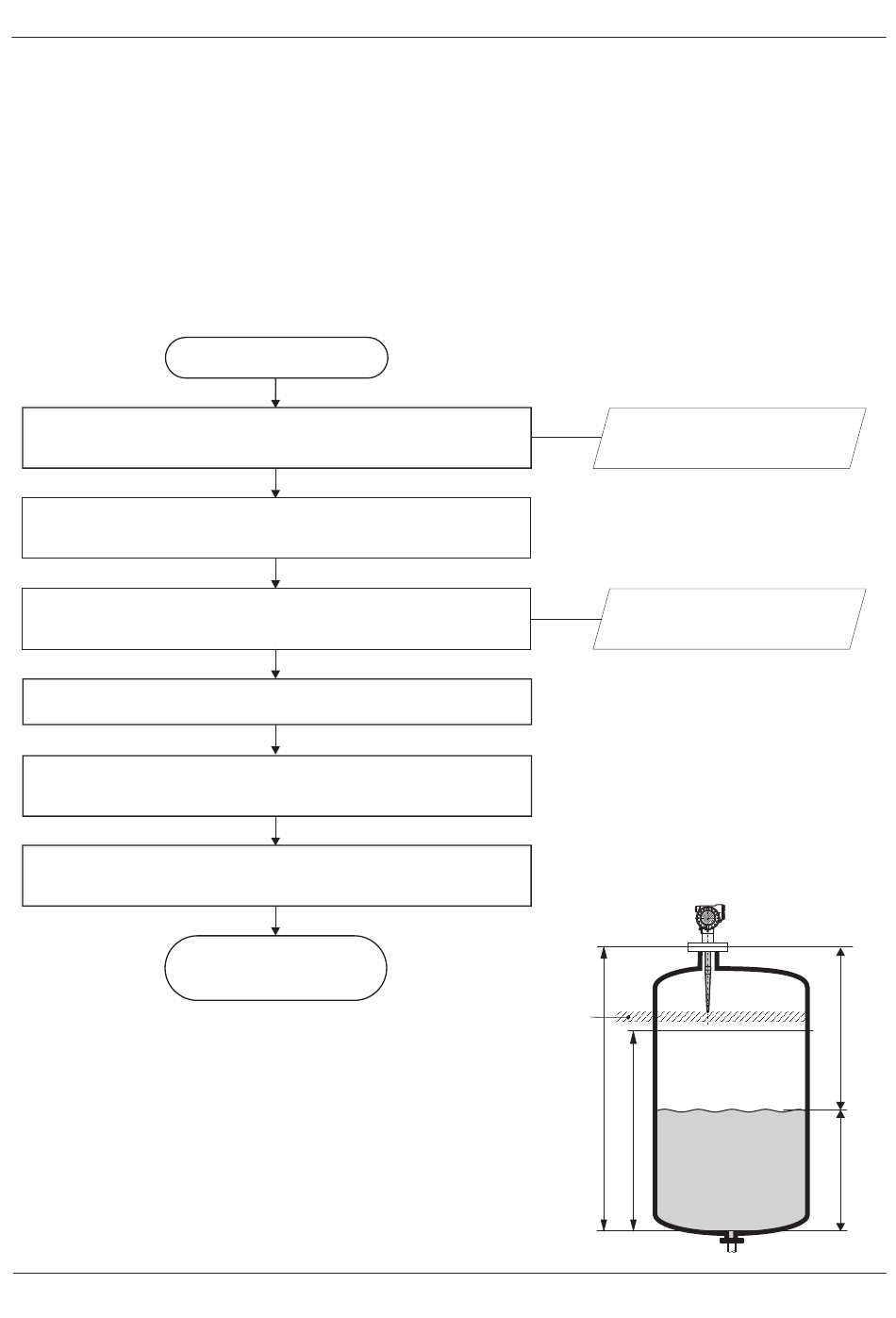

Vorbereitung zur Füllstandskalibration
Nach dem vorschriftsmäßigen Einbau des Gerätes in den Behälter ist dieses nach dem elektrischen Feld auszurichten (siehe Kapitel "Ausrichten eines
eingebauten Gerätes . . .") und neu zu parametrieren. Wenn von der ursprünglichen Kalibration alle Parameter gespeichert wurden (Upload),
so ist mit einem Download die gesamte Prozedur der Neukalibration eingespart.
Es empfiehlt sich vor der Kalibration das Gerät mit einem
Reset auf die Werkseinstellungen rückzusetzen:
In der Diagnose-Ebene im Feld 0A3 die Zahl 333 eingeben.
Grundabgleich gemäß Betriebsanleitung durchführen.
Bitte den Unterschied zwischen Freifeldantenne und
Schwallrohrantenne beachten.
Voraussetzung für mm-Genauigkeit (für eichfähigen Betrieb),
ist ein Reset der Historie durchzuführen, Matrixfeld 009 = ja
(In der Diagnose-Ebene im Feld 0A3 die Zahl 555 eingeben)
In der Gruppenauswahl "Einbautenabgleich" wenn nötig neue Peiltabelle
aufnehmen (nur bei mm-Genauigkeit)
Gegen unbeabsichtigtes Ändern der eingestellten Gerätedaten
sollte die Parametrierung verriegelt werden:
In der Diagnose-Ebene im Feld 0A4 eine Zahl <> 100 eingeben.
Für den Einsatz im eichpflichtigem Betrieb (nach OIML R85) muss über
den Eichschutzschalter der Zugriff auf die Elektronik verhindert werden.
Hierzu muss ein eichamtlicher Prüfer diesen Schalter plombieren.
Gerät ist zusammengebaut
und am Behälter montiert
Ende
mit einem Tank Side Monitor sind
weitere Kompensationen möglich
(z.B. Druck, Temperatur usw.)
E
=
Nullpunkt (empty)
Einstellung in 005
F
=
Spanne (full)
Einstellung in 006
D =
Distance (Abstand Flansch / Füllgut)
Anzeige in 0A5
L
=
Level (Füllstand)
Anzeige in 0A6
SD =
Safety distance (Sicherheitsabstand)
Einstellung in 015
Austausch der Elektronik / des Klemmenmoduls am Micropilot S, FMR 53x
Totalreset 7864
Die Indexkorrekturtabelle und die
Tabelle für "Automat. Mikrofaktor-
bestimmung" werden zurückgesetzt.
SD
E
F
Endress+Hauser Maulburg
D
L
