6. Montage des Bedienteils

Das Gehäuse des Bedienteils steht in den Varianten Wandeinbau und Wandaufbau zur Verfügung.
Beide Varianten sind für die Montage an der Außenwand der Kabine konzipiert.
Sind bereits Leerrohre für die elektrischen Installationen vorhanden, ist die Position des Bedien-
teils durch diese vorbestimmt.
Vorgaben
►
Die Kabinenwand muss so ausgelegt sein, dass im Bereich der Kabelverlegung keine Tempera-
turen über 75° C auftreten können.
Je nach Kabinenwand gelten folgende Vorgaben:

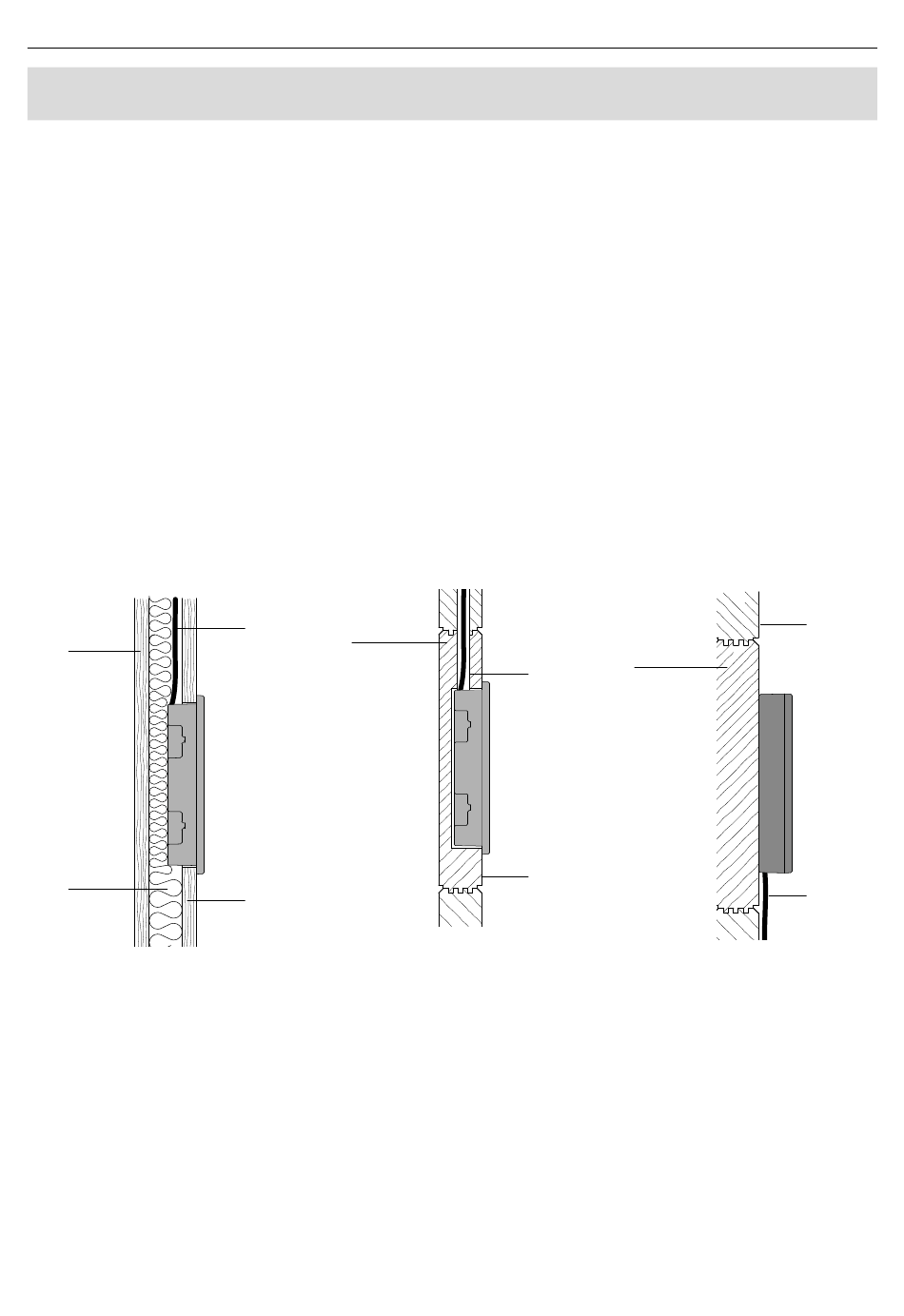

Wandeinbau - Isolierung:
ƒ
Die Steuerleitung darf
nur zwischen der Iso-
lierung und der Außen-
wand der Kabine verlegt
werden.
A
B
A. Innenwand Kabine
B. Isolierung
22
Wandeinbau - Holzboh-
ƒ
len: Die Steuerleitung
wird zwischen der Innen-
und der Außenwand der
Kabine verlegt.
C
A
D
Montage des Bedienteils
ƒ
A
C
D
C. Steuerleitung
D. Außenwand Kabine
Wandaufbau - Holzboh-
len: Die Steuerleitung
wird an der Außenwand
der Kabine verlegt.
D
C
