2-INSTALLATIONSANLEITUNG
WARTUNG
Der Schornstein muss immer sauber sein, da Ablagerungen von Ruß oder Verbrennungsölen den Querschnitt vermindern und so den Zug
behindern, wodurch die korrekte Funktionsweise des Ofens beeinträchtigt wird; sind diese Ablagerungen in großen Mengen vorhanden,
können sie sogar zu Brand führen. Der Schornstein und der Schornsteinkopf müssen von einem qualifizierten Schornsteinfeger
mindestens einmal im Jahr gereinigt und kontrolliert werden; nach erfolgter Kontrolle/Wartung lassen Sie sich eine schriftliche Erklärung
aushändigen, dass die Anlage sicher ist.
Eine unterlassene Reinigung beeinträchtigt die Sicherheit.

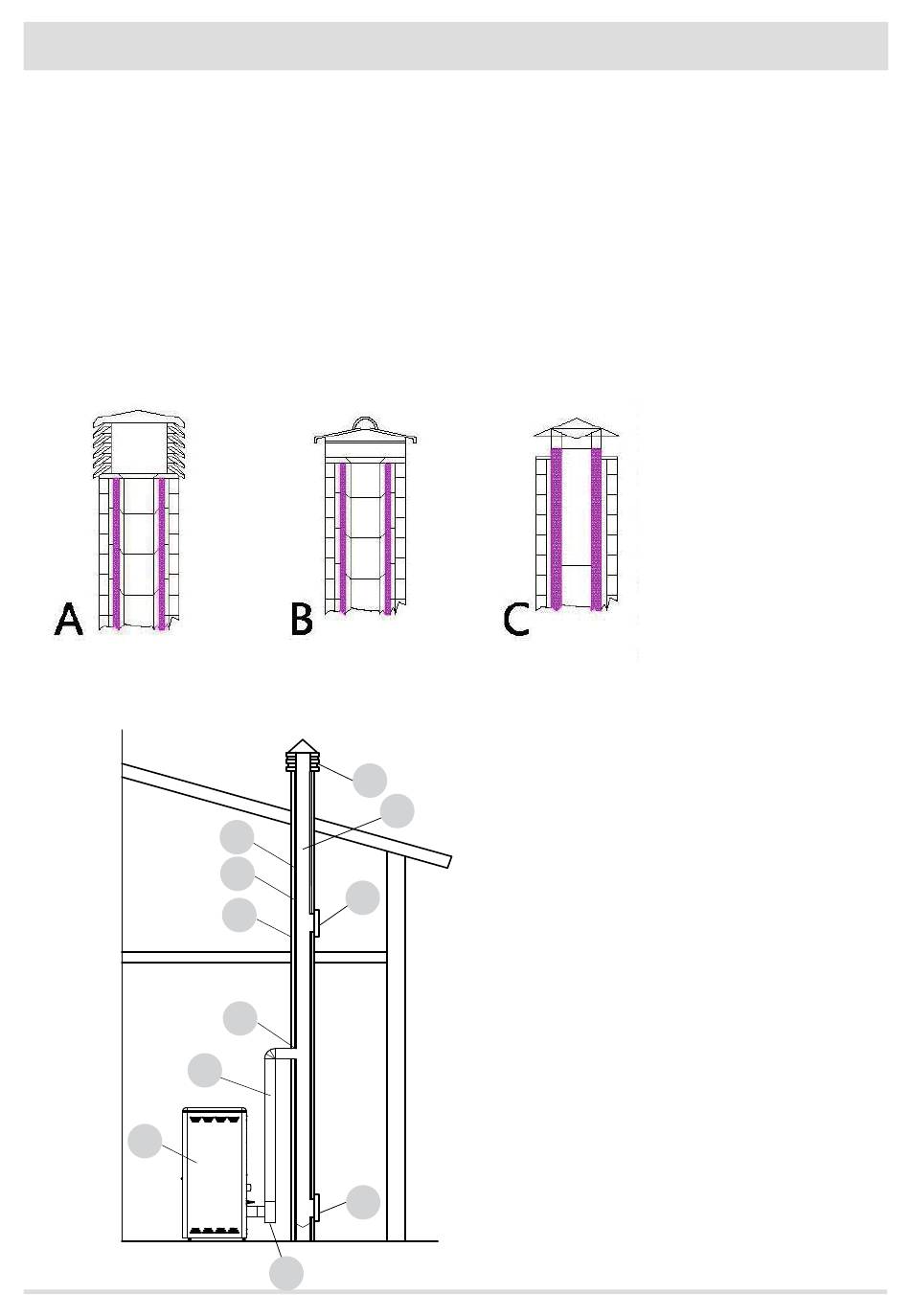

SCHORNSTEINKOPF
Der Schornsteinkopf ist ein wichtiges Element für die gute Funktionsweise des Heizgerätes: wir empfehlen einen Windschutz-Schornstein
(A) siehe Abbildung 7. Der Öffnungsbereich für den Auslass der Rauchgase muss mindestens doppelt so groß sein wie der Querschnitt
des Schornsteins/Rohrsystems und derart geformt sein, dass im Falle von Wind der Rauchgasauslass garantiert ist. Der Eintritt von
BAUTEILE DES KAMINS
8
14
1
3
4
9
5
6
7
9
9
LEGENDE:
2
(1) SCHORNSTEINKOPF
(2) AUSFLUSSWEG
(3) RAUCHGASLEITUNG
(4) WÄRMEISOLIERUNG
(5) AUSSENWAND
(6) ANSCHLUSS KAMIN
(7) RAUCHGASKANAL
(8)WÄRMEERZEUGER
(9) INSPEKTIONSTÜREN
ABBILDUNG 8
Regen, Schnee und möglicherweise
von Tieren muss ausgeschlossen
sein. Die Höhe für den Auslass in die
Atmosphäre muss außerhalb der
Rückflusszone liegen, hervorgerufen
durch die Beschaffenheit des Daches
oder durch eventuelle Hindernisse,
die sich in der Nähe befinden (siehe
Abbildung 2-3-4-5-6).
ABBILDUNG 7
