7 - UMWÄLZPUMPENSET UND HYDRAULIKANSCHLUSS

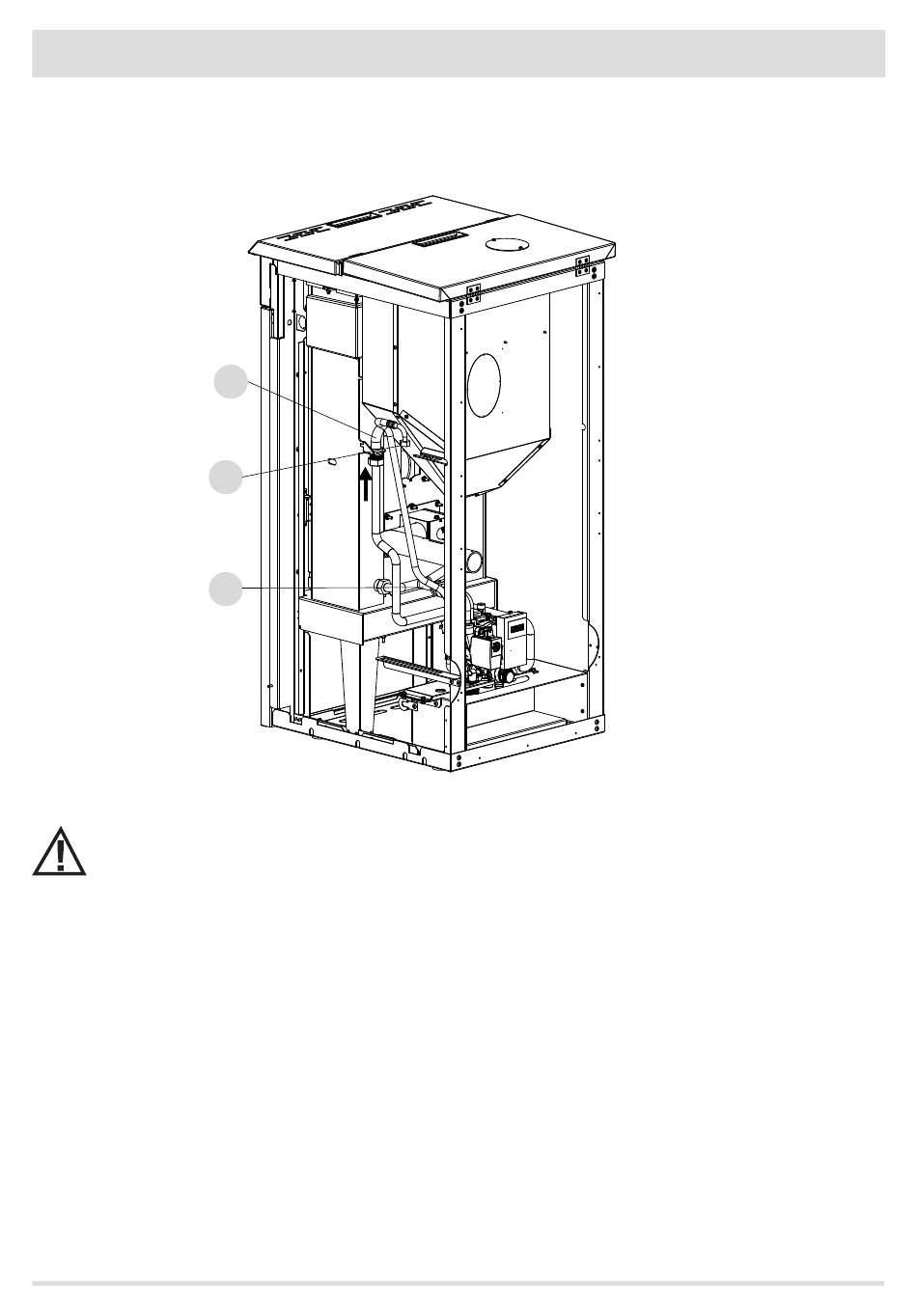

Die Abbildung unten zeigt als Beispiel die Installation des Umwälzpumpenset für Hochleistungsheizungen. Das Rohr "M" muss am
Vorlaufrohr des Heizkessels angeschlossen werden, während der Schlauch "T", der vom Expansionsgefäß kommt (bereits serienmäßig
am Heizkessel angeschlossen), am Set angeschlossen werden muss ebenso wie das Rohr "R", das am Rücklaufrohr des Heizkessels
angeschlossen werden muss.
WICHTIG:
Die Verbindungen sind von der Art des installierten Wasserkreis-Sets und von der Art der Anlagenkonfiguration
abhängig.
WICHTIG!!!
VOR DEM ANSCHLIESSEN DES KESSELS SOLLTE DIE GESAMTE ANLAGE DURCHGESPÜLT WERDEN, UM RÜCKSTÄNDE UND
ABLAGERUNGEN ZU BESEITIGEN.
Dem Heizkessel vorgeschaltet sind stets Absperrschieber zu installieren, um den Kessel vom Wasserkreislauf trennen
zu können, um die ordentliche bzw. außerordentliche Wartung auszuführen.
Den Heizkessel mit Schläuchen anschließen.
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
M
T
R
29
