Vortice HRI-E TWO Betriebsanleitung Seite 107

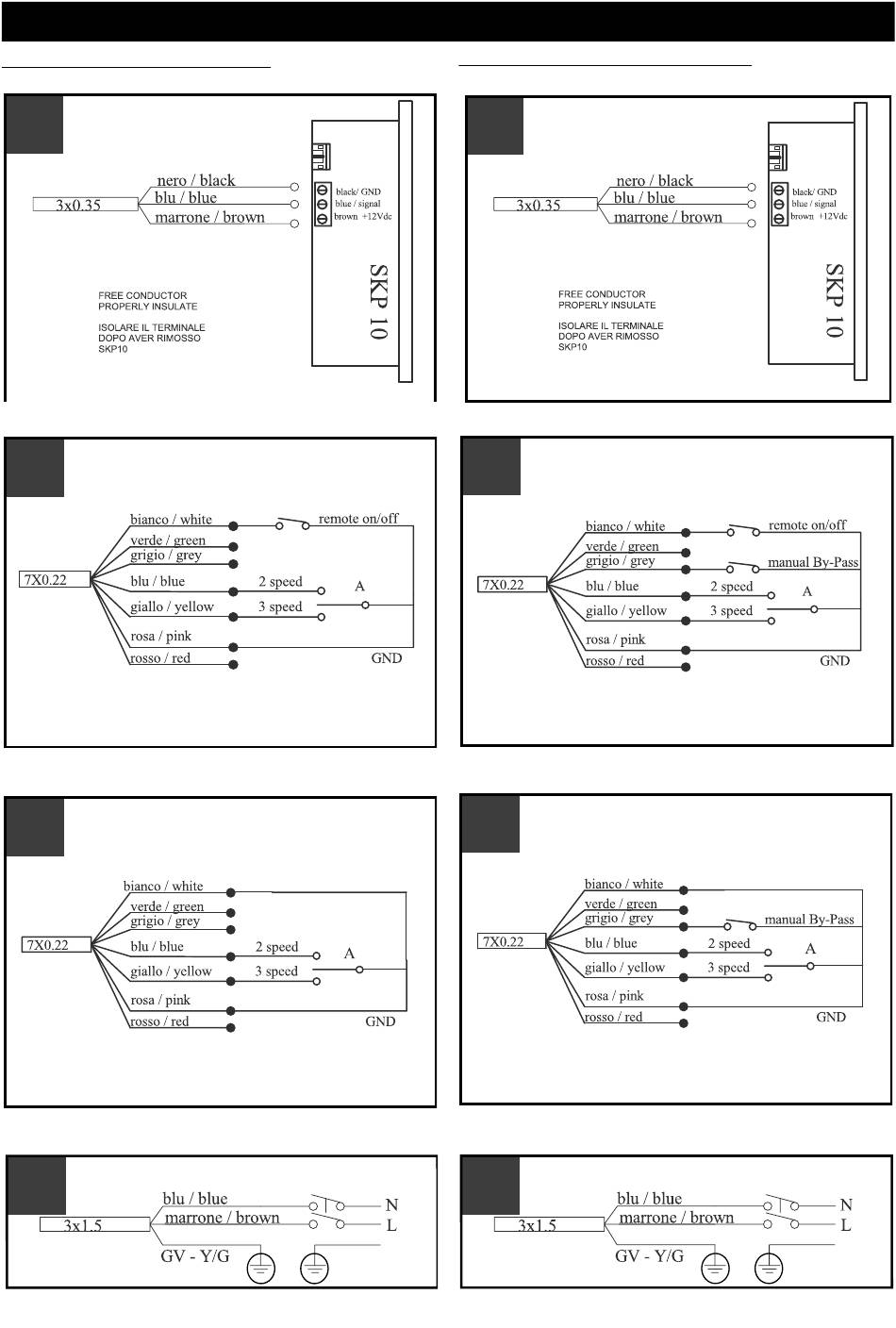

Ligações eléctricas HRI-E TWO
Painel do instalador (fig.7)
7 7
Sinais da interface (fig.8)
8 8
Sinais da interface sem telecomando (fig. 9)
9 9
Alimentação (fig.10)
10 10
Ligações eléctricas HRI-E TWO BP
Painel do instalador (fig.11)
11 11
Sinais da interface (fig.12)
12 12
Sinais da interface sem telecomando (fig. 13)
13 13
Alimentação (fig.14)
14 14
PORTUGUÊS
107
