PORTUGUÊS
• Desligar o interruptor geral do sistema ao:
detectar uma anomalia no funcionamento;
decidir efectuar uma manutenção de limpeza externa;
decidir não utilizar o aparelho durante um período
curto ou longo.
• O aparelho não pode ser utilizado como activador de
esquentadores, aquecedores, etc., nem deve efectuar
a descarga para as condutas de ar quente desses
aparelhos.
• O aparelho deverá descarregar directamente para o
exterior, através de uma conduta única dedicada.
• O fluxo de ar extraído deve ser limpo (isto é, sem
elementos gordurosos, fuligem, agentes químicos e
corrosivos ou misturas explosivas e inflamáveis).
• Não cobrir nem obstruir as grelhas de aspiração e
emissão do aparelho, de modo a garantir uma óptima
passagem do ar.
• Temperatura máxima de funcionamento: 45°C.
• Os dados eléctricos da rede devem corresponder aos
mencionados na placa A (fig. 1).
1 1
Estrutura e equipamento
Os principais componentes do aparelho são:
• uma caixa externa fabricada com duas estruturas de
plástico e chapas metálicas de fecho;
• o permutador de calor do tipo de fluxo em
contracorrente, em poliestireno, cuja morfologia
especial garante uma elevada eficiência de permuta
térmica (até 90%);
• dois motores, do tipo sem escova, de baixo consumo
e velocidade variável (3 velocidades predefinidas);
• um controlador electrónico, que rege a alimentação, o
comando e o controlo do aparelho;
• um termoactuador que gere a abertura da válvula de
bypass (onde previsto);
• painel de comandos remoto (modelo "HRI-E TWO F"):
• 4 sensores de temperatura;
• 2 filtros F5.
• 1 cabo MODBUS.
104

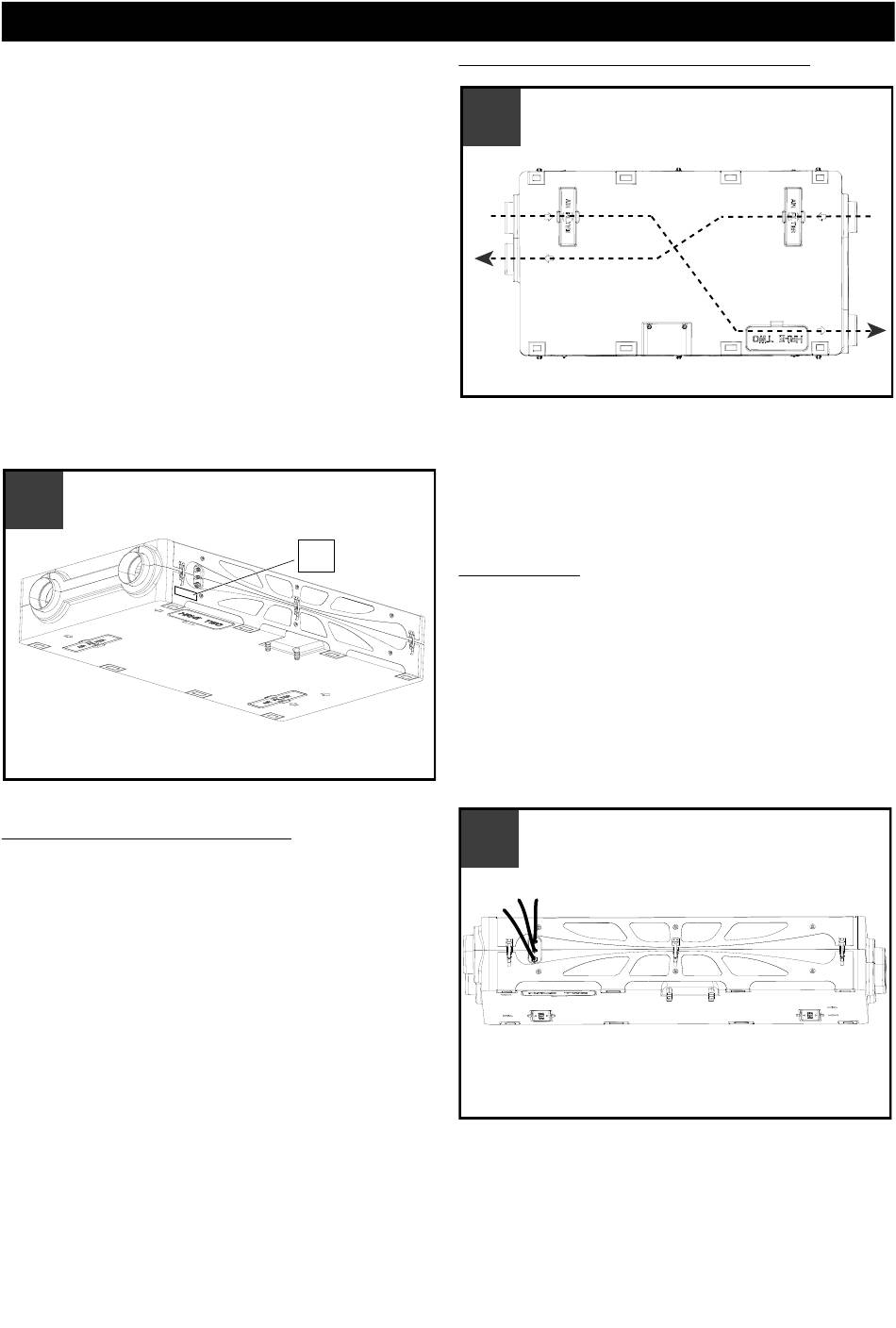

Significado das bocas de passagem de ar (fig.2)
B
A
A: Emissão do ar puro na habitação
B: Aspiração do ar viciado da habitação
C: Aspiração do ar fresco do exterior
D: Emissão do ar viciado para o exterior
A
Instalação
O aparelho deve ser instalado seguindo as normas de
segurança em vigor nos países de destino, e as
instruções no presente manual.
O aparelho deve ser instalado numa superfície ou
parede interna da habitação e estruturalmente
adequada a suportar o peso (máx. 35 kg).
Para optimizar e simplificar as ligações do aparelho, ter
em consideração a posição da interface eléctrica, de
onde saem os cabos (fig. 3).
3 3
2 2
C
D
