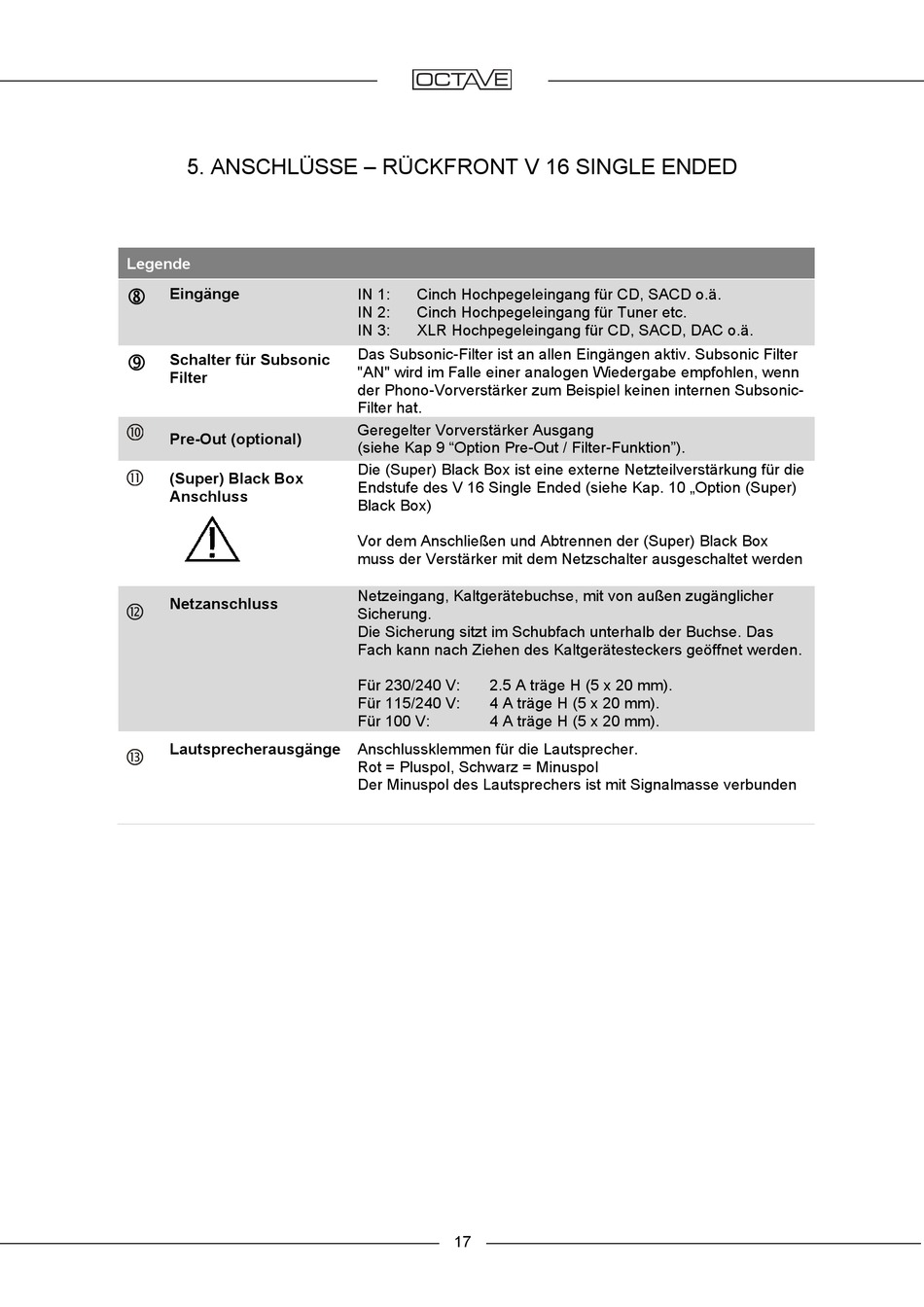

5. ANSCHLÜSSE – RÜCKFRONT V 16 SINGLE ENDED
Legende
Eingänge
Schalter für Subsonic
Filter
Pre-Out (optional)
(Super) Black Box
Anschluss
Netzanschluss
Lautsprecherausgänge
IN 1:
Cinch Hochpegeleingang für CD, SACD o.ä.
IN 2:
Cinch Hochpegeleingang für Tuner etc.
IN 3:
XLR Hochpegeleingang für CD, SACD, DAC o.ä.
Das Subsonic-Filter ist an allen Eingängen aktiv. Subsonic Filter
"AN" wird im Falle einer analogen Wiedergabe empfohlen, wenn
der Phono-Vorverstärker zum Beispiel keinen internen Subsonic-
Filter hat.
Geregelter Vorverstärker Ausgang
(siehe Kap 9 "Option Pre-Out / Filter-Funktion").
Die (Super) Black Box ist eine externe Netzteilverstärkung für die
Endstufe des V 16 Single Ended (siehe Kap. 10 „Option (Super)
Black Box)
Vor dem Anschließen und Abtrennen der (Super) Black Box
muss der Verstärker mit dem Netzschalter ausgeschaltet werden
Netzeingang, Kaltgerätebuchse, mit von außen zugänglicher
Sicherung.
Die Sicherung sitzt im Schubfach unterhalb der Buchse. Das
Fach kann nach Ziehen des Kaltgerätesteckers geöffnet werden.
Für 230/240 V:
2.5 A träge H (5 x 20 mm).
Für 115/240 V:
4 A träge H (5 x 20 mm).
Für 100 V:
4 A träge H (5 x 20 mm).
Anschlussklemmen für die Lautsprecher.
Rot = Pluspol, Schwarz = Minuspol
Der Minuspol des Lautsprechers ist mit Signalmasse verbunden
17
