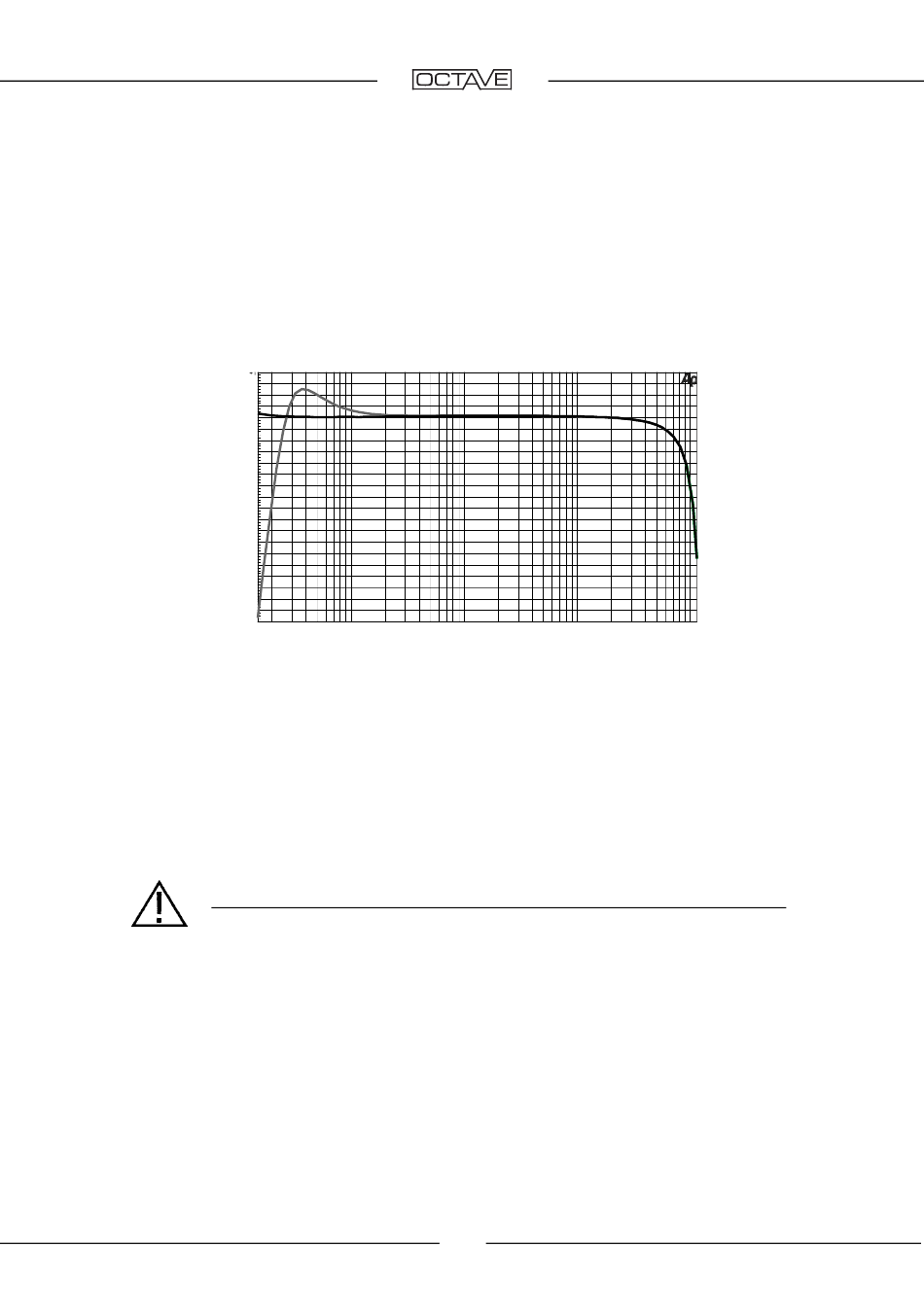

6.1 Subsonic-Filter
Das Single Ended Schaltungsprinzip ist empfindlich in Bezug auf extrem tiefe Frequenzen unter 20
Hz. Solche niedrigen Frequenzen können während der analogen Wiedergabe und in Blockbuster-
Soundtracks auftreten. Daher verhindert das Subsonic-Filter Verzerrungen, die durch Signale mit
niedrigem Pegel verursacht werden. Das Subsonic-Filter ist ein Filter der zweiten Ordnung, die
Cutoff-Frequenz beträgt 22 Hz / - 3 dB.
+0.5
+0
-0.5
-1
-1.5
-2
-2.5
-3
-3.5
d
-4
B
r
-4.5
-5
A
-5.5
-6
-6.5
-7
-7.5
-8
-8.5
-9
-9.5
-10
20
Das Subsonic-Filter ist an allen 3 Eingängen aktiv und kann mit Schalter [9] an-
oder ausgeschaltet werden (siehe Kap. 5 „Anschlüsse...")
6.2. Elektronische Schutzschaltung (Protection)
Der V 16 Single Ended verfügt über ein umfassendes elektronisches Überwachungs- und
Schutzsystem. Das „Protection System" schaltet den V 16 Single Ended automatisch aus, wenn
ein Fehler im Leistungsbereich bzw. in den Leistungsröhren auftritt. Die Schutzschaltung wurde so
konzipiert, dass sie das Gerät vor allen Folgeschäden durch Überlastungen jeglicher Art und die
Ausgangsröhren vor Stromstößen schützen kann.
Das Ansprechen des Protection Systems wird durch die rote LED, Protection in [7] angezeigt.
(siehe Kap 4 Bedienelemente – Front V 16 Single Ended").
Nach Ansprechen des Protection Systems ist keine Musikwiedergabe mehr möglich
Falls eine Black Box oder Super Black Box am V 16 Single Ended angeschlossen ist, erlischt deren
Front- (Bereitschafts-) LED. In Verbindung mit der Super Black Box wird beim Ansprechen des Pro-
tection Systems automatisch die Entlade-Elektronik der Super Black Box (siehe Kap. 10) aktiviert.
Folgende Zustände können zum Ansprechen der Schutzschaltung führen;
-
Übersteuerung des V 16 Single Ended mit exzessiven Pegeln mit stark tieffrequentem Sig-
nalanteil.
-
Kurzschluss der Lautsprecherkabel bei gleichzeitig hohem Abhörpegel.
-
Defekt einer oder mehrerer der Endröhren.
-
Defekt einer der Vorröhren mit der Folge der Übersteuerung des betroffenen Kanals.
Nach Ansprechen der Schutzschaltung kann der V 16 Single Ended nur durch Aus- und Wiederein-
schalten des Netzschalters wieder in Betrieb genommen werden. Vor dem Wiedereinschalten sollte
das Gerät 2 Minuten abkühlen. Die Fehlerursache sollte soweit möglich ermittelt und beseitigt wer-
den. (siehe Kap. 11 "Fehlersuche")
6. ERWEITERTE FUNKTIONEN
50
100
200
500
1k
18
2k
5k
10k
20k
50k
100k
