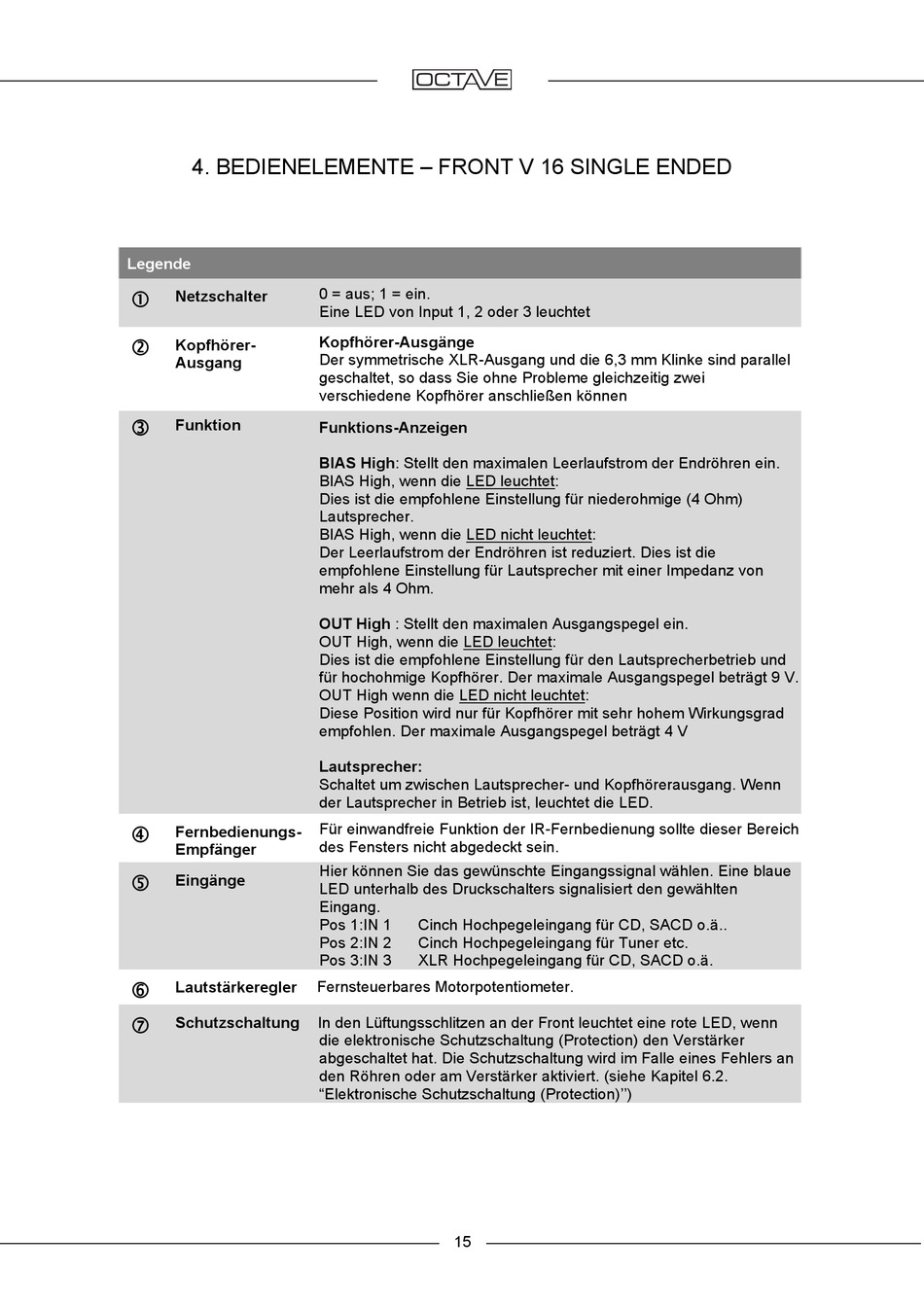

4. BEDIENELEMENTE – FRONT V 16 SINGLE ENDED
Legende

Netzschalter


 Kopfhörer-
Ausgang



Funktion


Fernbedienungs-
Empfänger
 Eingänge

Lautstärkeregler

Schutzschaltung
0 = aus; 1 = ein.
Eine LED von Input 1, 2 oder 3 leuchtet
Kopfhörer-Ausgänge
Der symmetrische XLR-Ausgang und die 6,3 mm Klinke sind parallel
geschaltet, so dass Sie ohne Probleme gleichzeitig zwei
verschiedene Kopfhörer anschließen können
Funktions-Anzeigen
BIAS High: Stellt den maximalen Leerlaufstrom der Endröhren ein.
BIAS High, wenn die LED leuchtet:
Dies ist die empfohlene Einstellung für niederohmige (4 Ohm)
Lautsprecher.
BIAS High, wenn die LED nicht leuchtet:
Der Leerlaufstrom der Endröhren ist reduziert. Dies ist die
empfohlene Einstellung für Lautsprecher mit einer Impedanz von
mehr als 4 Ohm.
OUT High : Stellt den maximalen Ausgangspegel ein.
OUT High, wenn die LED leuchtet:
Dies ist die empfohlene Einstellung für den Lautsprecherbetrieb und
für hochohmige Kopfhörer. Der maximale Ausgangspegel beträgt 9 V.
OUT High wenn die LED nicht leuchtet:
Diese Position wird nur für Kopfhörer mit sehr hohem Wirkungsgrad
empfohlen. Der maximale Ausgangspegel beträgt 4 V
Lautsprecher:
Schaltet um zwischen Lautsprecher- und Kopfhörerausgang. Wenn
der Lautsprecher in Betrieb ist, leuchtet die LED.
Für einwandfreie Funktion der IR-Fernbedienung sollte dieser Bereich
des Fensters nicht abgedeckt sein.
Hier können Sie das gewünschte Eingangssignal wählen. Eine blaue
LED unterhalb des Druckschalters signalisiert den gewählten
Eingang.
Pos 1: IN 1 Cinch Hochpegeleingang für CD, SACD o.ä..
Pos 2: IN 2 Cinch Hochpegeleingang für Tuner etc.
Pos 3: IN 3 XLR Hochpegeleingang für CD, SACD o.ä.
Fernsteuerbares Motorpotentiometer.
In den Lüftungsschlitzen an der Front leuchtet eine rote LED, wenn
die elektronische Schutzschaltung (Protection) den Verstärker
abgeschaltet hat. Die Schutzschaltung wird im Falle eines Fehlers an
den Röhren oder am Verstärker aktiviert. (siehe Kapitel 6.2.
"Elektronische Schutzschaltung (Protection)'')
