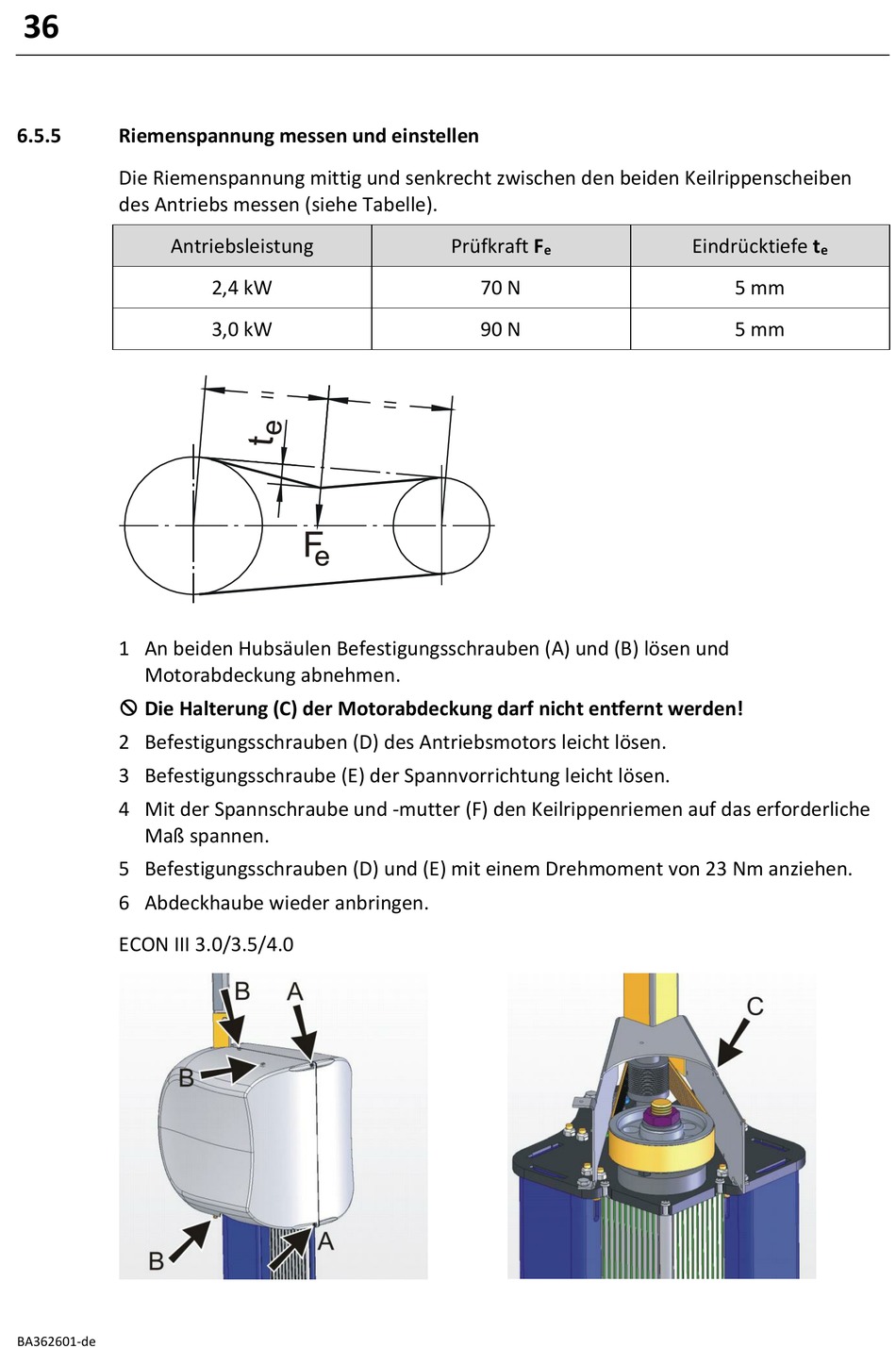

Riemenspannung messen und einstellen
Die Riemenspannung mittig und senkrecht zwischen den beiden Keilrippenscheiben
des Antriebs messen (siehe Tabelle).
Antriebsleistung
1 An beiden Hubsäulen Befestigungsschrauben (A) und (B) lösen und
Motorabdeckung abnehmen.
Die Halterung (C) der Motorabdeckung darf nicht entfernt werden!
2 Befestigungsschrauben (D) des Antriebsmotors leicht lösen.
3 Befestigungsschraube (E) der Spannvorrichtung leicht lösen.
4 Mit der Spannschraube und -mutter (F) den Keilrippenriemen auf das erforderliche
Maß spannen.
5 Befestigungsschrauben (D) und (E) mit einem Drehmoment von 23 Nm anziehen.
6 Abdeckhaube wieder anbringen.
ECON III 3.0/3.5/4.0
BA362601-de
2,4 kW
3,0 kW
Prüfkraft F
e
70 N
90 N
Eindrücktiefe t
e
5 mm
5 mm
