HINWEIS!
Bei Verwendung des Codierringes:
▶
▶
Serienmäßig eingebauten Sensor einstellen:
1
2
3
56
A
B
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Der serienmäßig an der Brennerkörper-Ablage eingebaute Sensor muss neu
eingestellt werden, da es sonst zu einer Kollision kommt.
Pro Ablage werden 2 weitere Brennerkörper-Sensoren (42,0002,0444)
benötigt.
Brennerkörper aus der Brennerkörper-Ablage entnehmen
Vordere Konter-Sechskant-Mutter lösen - an der hinteren Konter-Sechskant-
Mutter gegenhalten
SW 19 mm
Sensor nach hinten verschieben
Die Definition der Brennerkörper er-
C
folgt durch unterschiedliches Ein-
schrauben der Zylinderschrauben A, B
und C
(Innensechskant SW 2,5 mm).

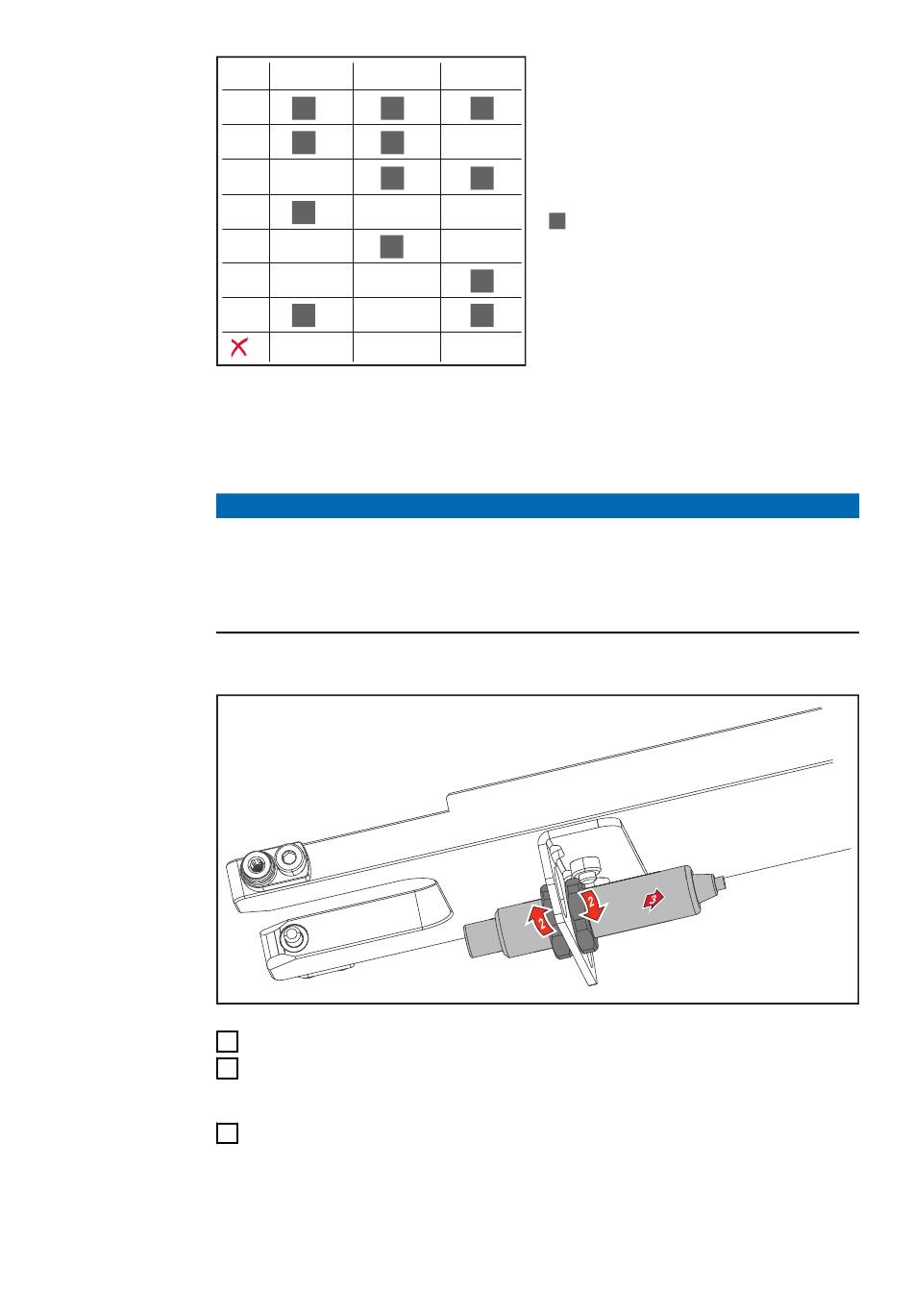

Symbolik:
Zylinderschraube ist eingeschraubt
(Zylinderschraube vorhanden)
WICHTIG!
-
Die Kombination ohne einge-
schraubte Zylinderschrauben ist
nicht zulässig.
-
Im Betrieb müssen immer alle 3
Sensoren abgefragt werden. Wird
beispielsweise nur ein Sensor ab-
gefragt, kann sich auch ein Bren-
nerkörper mit 2 oder 3 Schrauben
in der Ablage befinden.
