Routen der Ein- und Ausgänge
6 Routen der Ein- und Ausgänge
Input Patch: Routen der Eingänge
Auf dem 02R96 kann man fast frei bestimmen, mit welchen Kanälen welche Signale einge-
stellt werden sollen. Ein- und Ausgangssignale lassen sich den Eingangskanälen („CH") und
Insert In-Signalpunkten die gewünschten Signalquellen zuordnen. Außerdem können Sie
sich bei Bedarf den Ausgang eines internen Effektprozessor auf einen Eingangskanal legen.
Für dieses „Routing" müssen Sie den DISPLAY ACCESS [INPUT PATCH]-Taster drücken.
Führen Sie den Cursor zum benötigten Patch-Parameter und stellen Sie mit dem Parame-
terrad oder den INC/DEC-Tastern bzw. [ENTER] den gewünschten Wert ein.
Die Patch-Parameter verwenden abgekürzte Port-Namen. Nur für den aktuell angewählten
Patch-Parameter wird oben rechts im Display auch der Port-Vollname angezeigt.
Das Routing muss im „Patch"-Fenster (siehe S. 73) vorgenommen werden. Das Routing für
die Eingangskanäle sowie die Insert In- und Out-Punkte kann jedoch auch über den Regler
des betreffenden Kanalzuges vorgenommen werden (siehe S. 73).
Ab Seite 251 finden Sie eine vollständige Übersicht der zuweisbaren Signalquellen. Auf
Seite 254 sind die werksseitig programmierten Zuordnungen („Routings") aufgeführt.
Die „Input Patch"-Einstellungen müssen bei Bedarf in einem Input Patch-Speicher gesi-
chert werden. Jene Bibliothek umfasst 1 Werks- und 32 Anwenderspeicher. Siehe auch
„Input Patch Library (Eingangszuordnungen)" auf Seite 150.
Routen der Eingangskanäle
Einem Eingangskanal kann jeweils eine der folgenden Signalquellen zugeordnet werden:
AD Input-Buchse, ein Slot-Eingang, Ausgang eines internen Effektprozessors, ein 2TR IN
ANALOG- oder DIGITAL-Kanal, Bus oder eine AUX-Summe.
Die „Input Channel Patch"-Parameter der 56 Eingangskanäle sind über zwei Display-Seiten

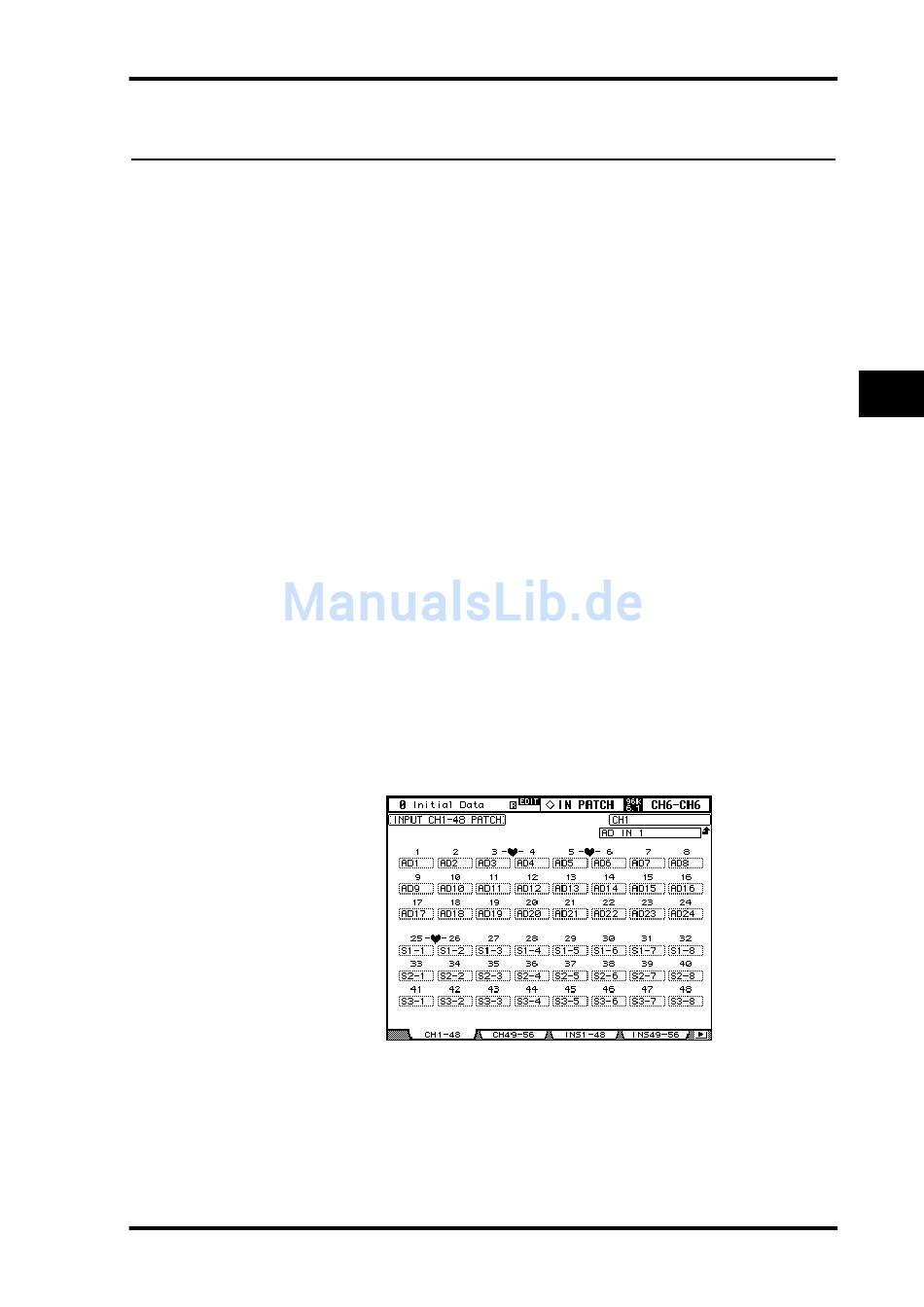

verteilt. Nachstehend sehen Sie die „Input Channel 1–48 Patch"-Seite. Die andere Display-
Seite sieht ähnlich aus, bezieht sich aber auf die restlichen Eingangskanäle. Nach Aktivieren
des vertikalen Paarmodus' werden die Patch-Parameter für vertikale „Partner" (z.B. CH1,
CH25, CH2, CH26 usw.) angezeigt.
Außer mit den Cursor-Tastern lassen sich die benötigten Patch-Parameter auch mit den
LAYER- und [SEL]-Tastern anwählen.
