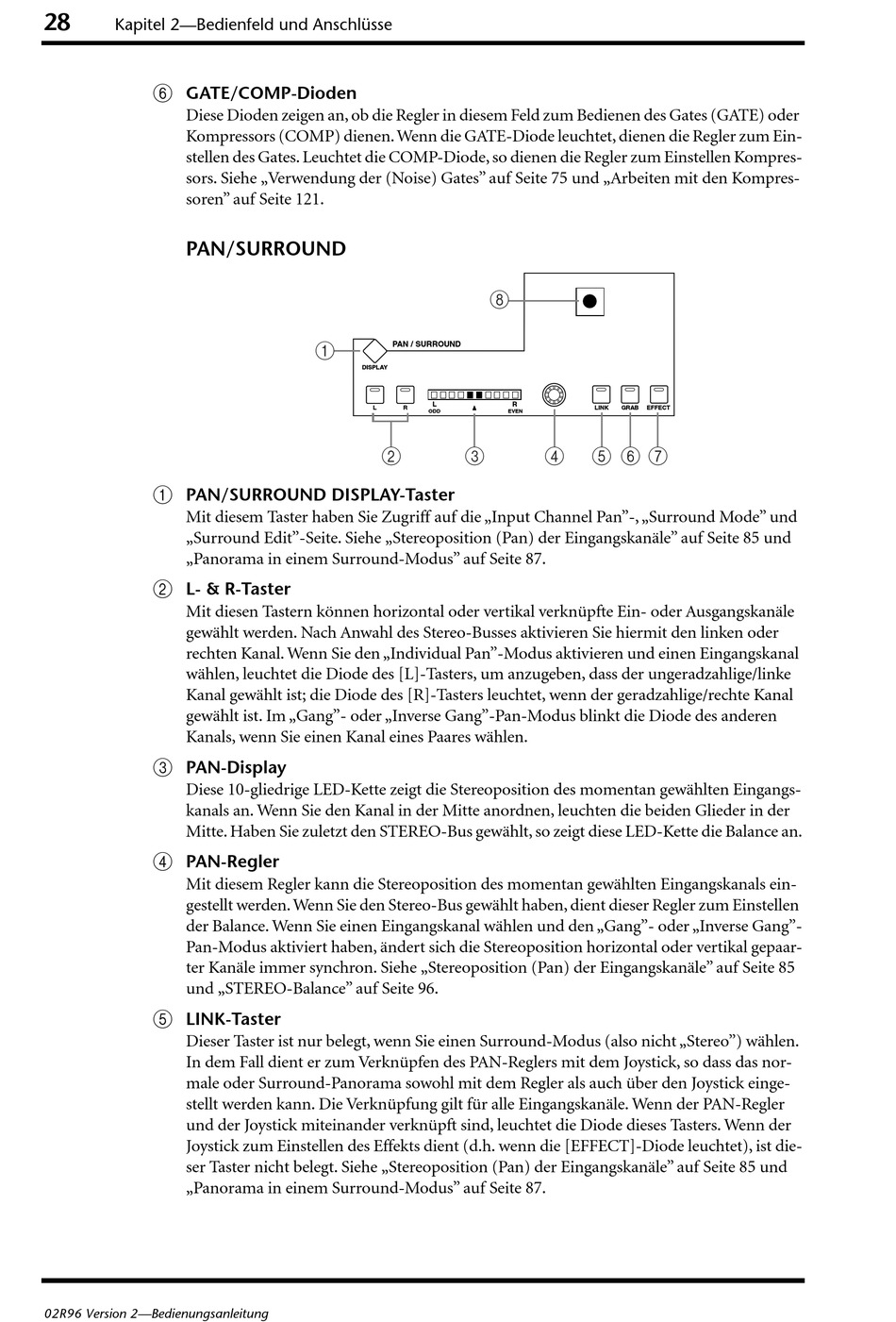

Yamaha O2R96 Bedienungsanleitung Seite 28

28
Kapitel 2—Bedienfeld und Anschlüsse
F
GATE/COMP-Dioden
Diese Dioden zeigen an, ob die Regler in diesem Feld zum Bedienen des Gates (GATE) oder
Kompressors (COMP) dienen. Wenn die GATE-Diode leuchtet, dienen die Regler zum Ein-
stellen des Gates. Leuchtet die COMP-Diode, so dienen die Regler zum Einstellen Kompres-
sors. Siehe „Verwendung der (Noise) Gates" auf Seite 75 und „Arbeiten mit den Kompres-
soren" auf Seite 121.
PAN/SURROUND
A
PAN/SURROUND DISPLAY-Taster
Mit diesem Taster haben Sie Zugriff auf die „Input Channel Pan"-, „Surround Mode" und
„Surround Edit"-Seite. Siehe „Stereoposition (Pan) der Eingangskanäle" auf Seite 85 und
„Panorama in einem Surround-Modus" auf Seite 87.
B
L- & R-Taster
Mit diesen Tastern können horizontal oder vertikal verknüpfte Ein- oder Ausgangskanäle
gewählt werden. Nach Anwahl des Stereo-Busses aktivieren Sie hiermit den linken oder
rechten Kanal. Wenn Sie den „Individual Pan"-Modus aktivieren und einen Eingangskanal
wählen, leuchtet die Diode des [L]-Tasters, um anzugeben, dass der ungeradzahlige/linke
Kanal gewählt ist; die Diode des [R]-Tasters leuchtet, wenn der geradzahlige/rechte Kanal
gewählt ist. Im „Gang"- oder „Inverse Gang"-Pan-Modus blinkt die Diode des anderen
Kanals, wenn Sie einen Kanal eines Paares wählen.
C
PAN-Display
Diese 10-gliedrige LED-Kette zeigt die Stereoposition des momentan gewählten Eingangs-
kanals an. Wenn Sie den Kanal in der Mitte anordnen, leuchten die beiden Glieder in der
Mitte. Haben Sie zuletzt den STEREO-Bus gewählt, so zeigt diese LED-Kette die Balance an.
D
PAN-Regler
Mit diesem Regler kann die Stereoposition des momentan gewählten Eingangskanals ein-
gestellt werden. Wenn Sie den Stereo-Bus gewählt haben, dient dieser Regler zum Einstellen
der Balance. Wenn Sie einen Eingangskanal wählen und den „Gang"- oder „Inverse Gang"-
Pan-Modus aktiviert haben, ändert sich die Stereoposition horizontal oder vertikal gepaar-
ter Kanäle immer synchron. Siehe „Stereoposition (Pan) der Eingangskanäle" auf Seite 85
und „STEREO-Balance" auf Seite 96.
E
LINK-Taster
Dieser Taster ist nur belegt, wenn Sie einen Surround-Modus (also nicht „Stereo") wählen.
In dem Fall dient er zum Verknüpfen des PAN-Reglers mit dem Joystick, so dass das nor-
male oder Surround-Panorama sowohl mit dem Regler als auch über den Joystick einge-
stellt werden kann. Die Verknüpfung gilt für alle Eingangskanäle. Wenn der PAN-Regler
und der Joystick miteinander verknüpft sind, leuchtet die Diode dieses Tasters. Wenn der
Joystick zum Einstellen des Effekts dient (d.h. wenn die [EFFECT]-Diode leuchtet), ist die-
ser Taster nicht belegt. Siehe „Stereoposition (Pan) der Eingangskanäle" auf Seite 85 und
„Panorama in einem Surround-Modus" auf Seite 87.
02R96 Version 2—Bedienungsanleitung
PAN / SURROUND
1
DISPLAY
L
L R
ODD
2 3
8
R
LINK GRAB EFFECT
EVEN
4 5 6 7
