Kapitel 12—Überwachung & Kommandofunktion

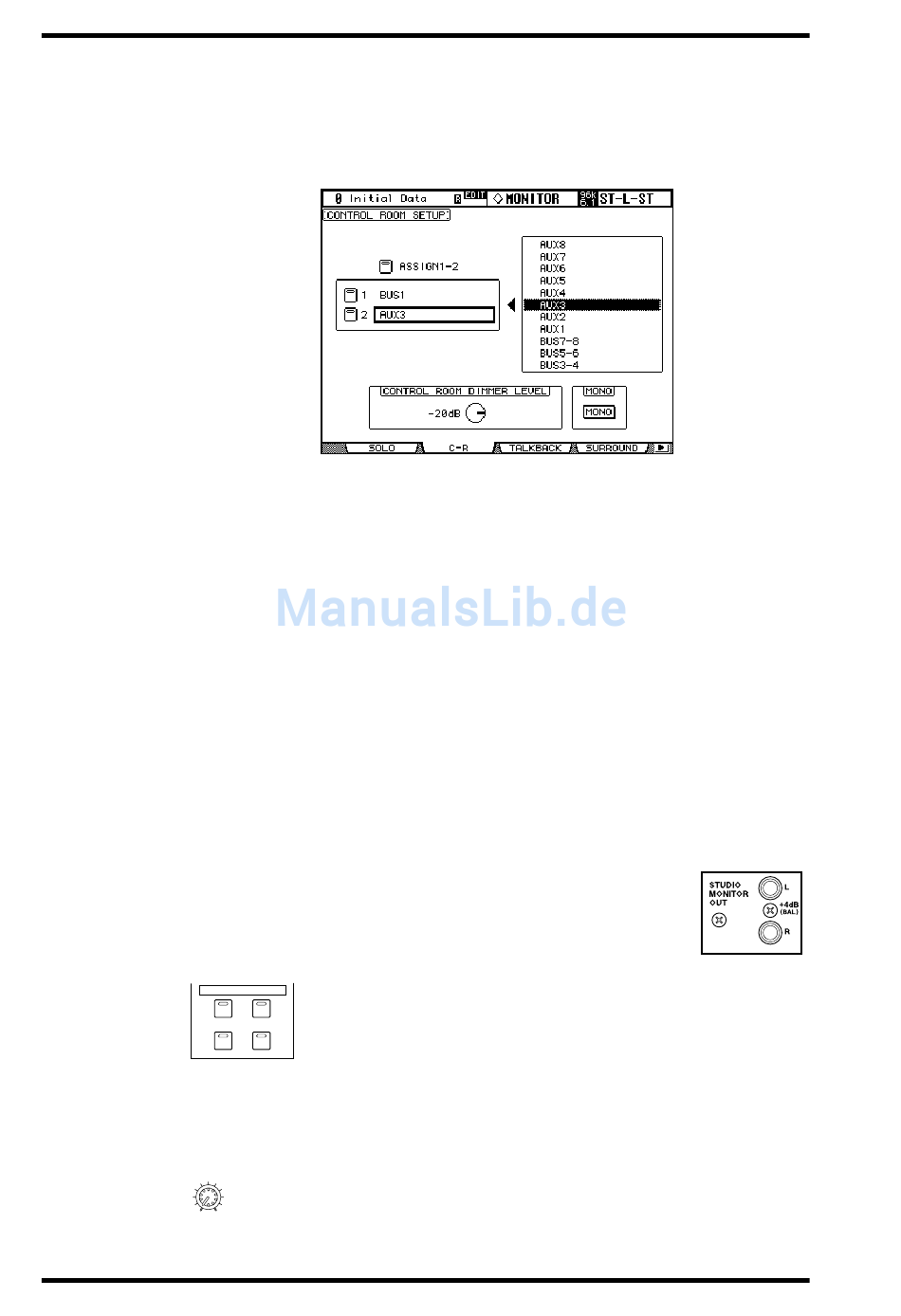

'Control Room Setup'-Seite
Auf der „Control Room Setup"-Seite können mehrere Abhörparameter eingestellt werden.
Wählen Sie mit dem MONITOR [DISPLAY]-Taster die „Control Room Setup"-
1
Seite.
Führen Sie den Cursor zu einem ASSIGN-Button im linken Feld und ordnen
2
Sie dem Taster mit dem Parameterrad einen Ausgangskanal zu.
Hiermit wählen Sie die Funktion der Taster [ASSIGN 1] und [ASSIGN 2]. Pro Taster kön-
nen Sie einen Bus, AUX-Weg wählen.
3 Drücken Sie die [ENTER]-Taster, um Ihre Wahl zu bestätigen.
Die gewählte Signalquelle erscheint in dem rechten Fenster auf dunklem Hintergrund.
Die übrigen Parameter dieser Seite sind:
CONTROL ROOM DIMMER LEVEL: Hiermit stellen Sie ein, wie stark der Abhörpegel
reduziert wird, wenn die Dimmer-Funktion aktiviert wird. Das gilt sowohl für das Control
Room Monitor- als auch für das Surround Monitor-Signal. Führen Sie den Cursor zum
Reglersymbol und stellen Sie mit dem Parameterrad oder den INC/DEC-Tasten den
gewünschten Pegel ein.
MONO: Dieser Button erlaubt das Kombinieren der Control Room Monitor-Kanäle zu
einem Mono-Signal.

Studio Monitor

Das Studio-Abhörsignal liegt an den symmetrischen 1/4"-Buchsen „STU-
DIO MONITOR OUT" mit einem Nennpegel von +4dB an.
CONTROL
ROOM
0
STUDIO
LEVEL
02R96 Version 2—Bedienungsanleitung
Den Personen im Studio können über das STUDIO-Feld folgende Sig-
STUDIO
nale angeboten werden:
STEREO
[CONTROL ROOM]: Das gleiche Signal wie in der Regie (Control
Room Monitor).
AUX7 AUX8
[STEREO]: Das Signal des Stereo-Busses.
[AUX 7]: AUX-Bus „7".
[AUX 8]: AUX-Bus „8".
Der Pegel des Studio Monitor-Signals kann mit dem STUDIO LEVEL-Regler ein-
gestellt werden.
