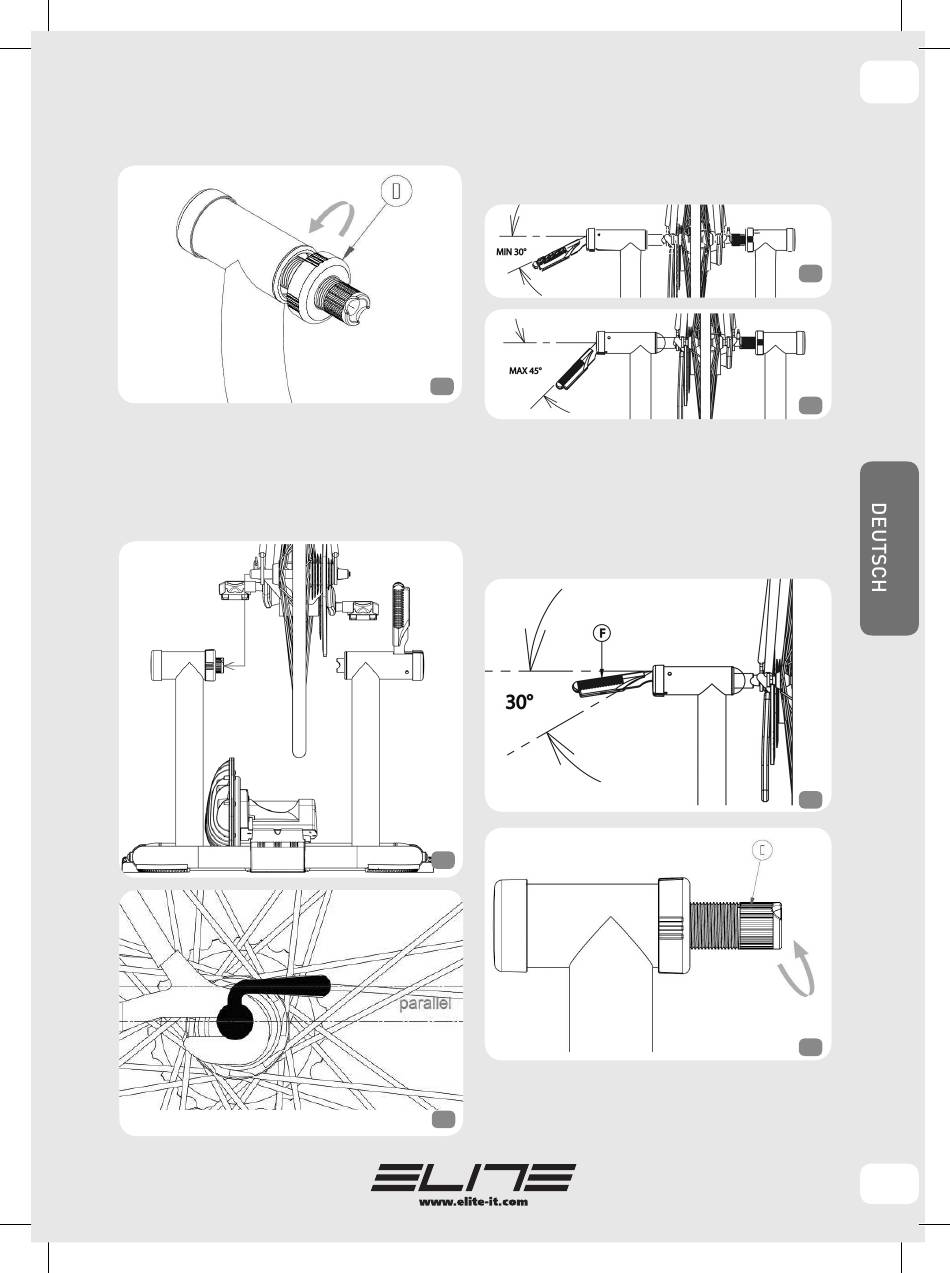

• Die Zwinge (D) durch Aufschrauben entblocken
(Abb. 10).
• Das Fahrrad bringen Sie in die richtige Position,
indem Sie das linke Ende des hinteren
Schnellspanners in die linke Buchse (C) einführen
(Abb. 11). Bitte prüfen Sie zur sicheren Befestigung
des Hinterrades, dass der Schnellspanner paral-
lel zum Boden steht. (Abb. 12).
• Den Hebel (F) schließen, wobei Sie darauf
achten müssen, dass der Hebel (F) den
Schnellspanner schon ab einem Winkel von 30°-
45° umschließt (Abb. 13 und Abb. 14).
10
• Wenn der Hebel (F) beginnt, den Schnellspanner
in der vorgelegten Arbeitsposition
zusammenzudrücken (Abb. 15), müssen Sie den
Stift (C) der linken Buchse anziehen (Abb. 16), so
dass der Hebel im Innern des vordefinierten
Arbeitsbereichs (dem von 30° bis 45° begrenzten
Bereich) zu arbeiten beginnt.
11
• Wenn der Hebel (F) ) beginnt, den Schnellspanner
in der zurückgelegten Arbeitsposition
zusammenzudrücken (Abb. 17), den Stift (C) der
12
D
13
14
15
16
