3

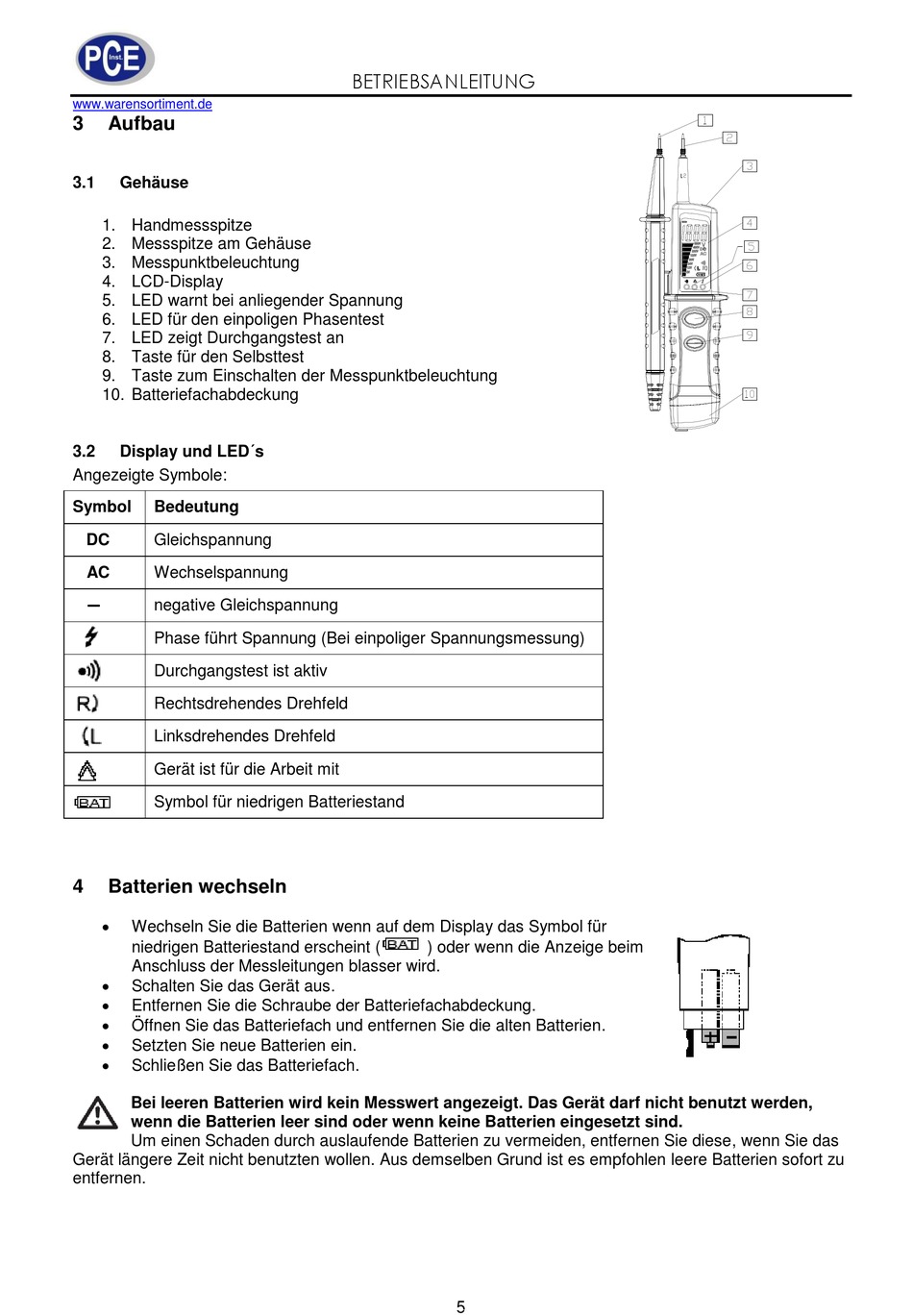

Aufbau
3.1
Gehäuse
1. Handmessspitze
2. Messspitze am Gehäuse
3. Messpunktbeleuchtung
4. LCD-Display
5. LED warnt bei anliegender Spannung
6. LED für den einpoligen Phasentest
7. LED zeigt Durchgangstest an
8. Taste für den Selbsttest
9. Taste zum Einschalten der Messpunktbeleuchtung
10. Batteriefachabdeckung
3.2
Display und LED´s
Angezeigte Symbole:
Symbol
Bedeutung
DC
Gleichspannung
AC
Wechselspannung
negative Gleichspannung
Phase führt Spannung (Bei einpoliger Spannungsmessung)
Durchgangstest ist aktiv
Rechtsdrehendes Drehfeld
Linksdrehendes Drehfeld
Gerät ist für die Arbeit mit
Symbol für niedrigen Batteriestand
4
Batterien wechseln
Wechseln Sie die Batterien wenn auf dem Display das Symbol für
niedrigen Batteriestand erscheint (
Anschluss der Messleitungen blasser wird.
Schalten Sie das Gerät aus.
Entfernen Sie die Schraube der Batteriefachabdeckung.
Öffnen Sie das Batteriefach und entfernen Sie die alten Batterien.
Setzten Sie neue Batterien ein.
Schließen Sie das Batteriefach.
Bei leeren Batterien wird kein Messwert angezeigt. Das Gerät darf nicht benutzt werden,
wenn die Batterien leer sind oder wenn keine Batterien eingesetzt sind.
Um einen Schaden durch auslaufende Batterien zu vermeiden, entfernen Sie diese, wenn Sie das
Gerät längere Zeit nicht benutzten wollen. Aus demselben Grund ist es empfohlen leere Batterien sofort zu
entfernen.
BETRIEBSANLEITUNG
) oder wenn die Anzeige beim
