AUFBAU UND FUNKTION

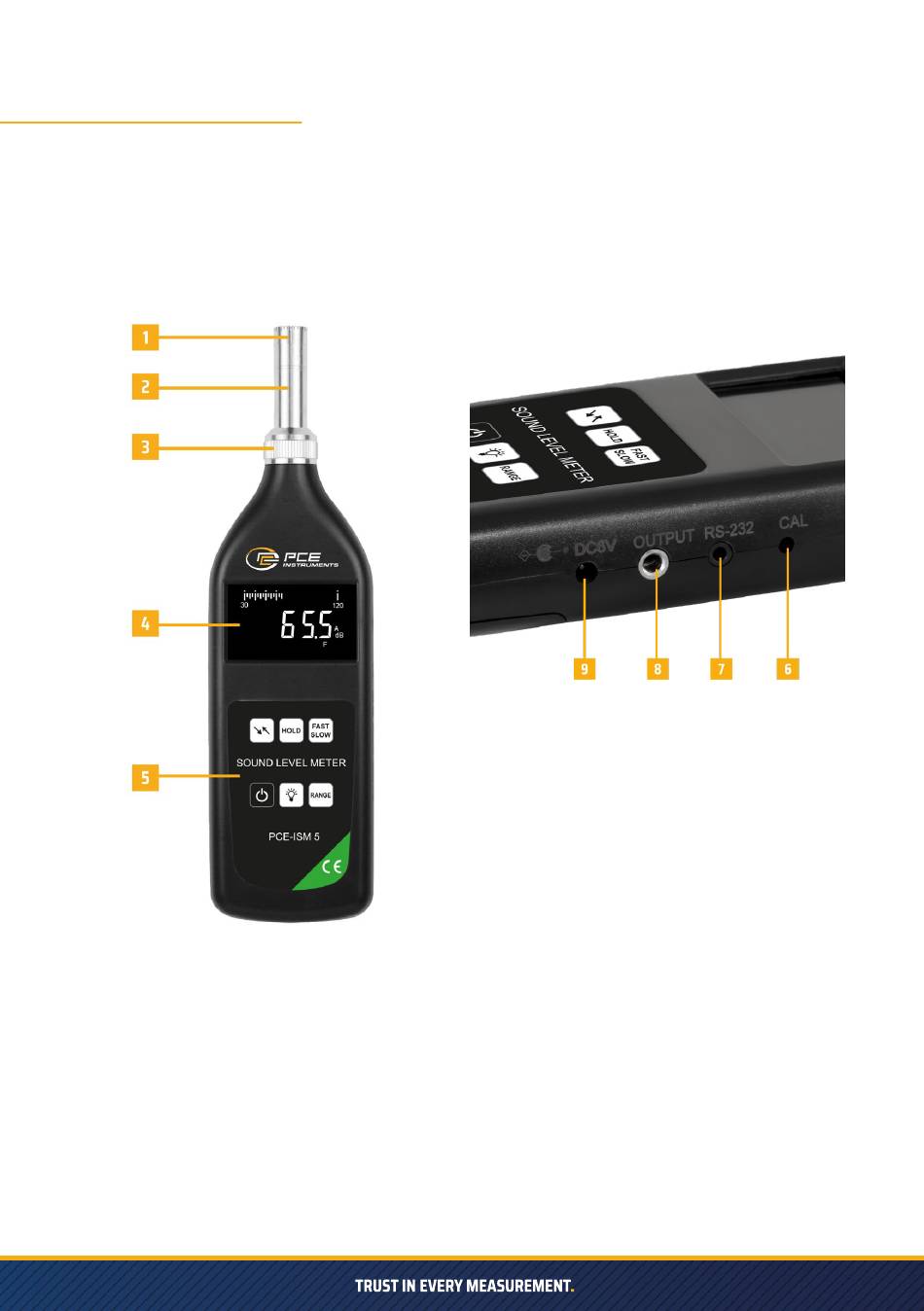

Siehe Abbildung 1 für die Darstellung des Schallpegelmessers. Das Testkondensatormikrofon und der
Vorverstärker sollten während des normalen Betriebs im Kopf des Hauptgeräts installiert werden. Die
Form ist konisch, um die Schallreflexion zu reduzieren. Das Gehäuse besteht aus ABS-Spritzguss und die
Batterie ist in der Batteriebox installiert. Die Batterie kann einfach ausgetauscht werden, indem die hintere
Abdeckplatte des Messgeräts entfernt wird. Die Messergebnisse werden auf einem großen LCD-Bildschirm
angezeigt. Der Frequenzbewertungs-, Zeitbewertungs- und Bereichsschalter befinden sich in der vorderen
Mitte des Schallpegelmessers. Das Empfindlichkeitspotentiometer, die Datenkabelschnittstelle, der Aus-
gangsport und die Stromschnittstelle befinden sich auf der rechten Seite des Messgeräts.
Abb. 1
Funktionsbeschreibung der einzelnen Tasten auf dem Bedienfeld:
WEIGHTING:
Taste zur Auswahl der Frequenzgewichtung. Drücken Sie die Taste, um A, C und Lin
auszuwählen.
HOLD:
Halten-Taste. Drücken Sie die Taste, um während der normalen Messung in den
Halten-Modus zu wechseln, und um im Halten-Zustand zur normalen Messung
zurückzukehren.
FAST/SLOW:
Taste zur Auswahl der Zeitgewichtung. Drücken Sie die Taste, um F, S und I auszuwählen.
BL:
Taste zur Auswahl der Hintergrundbeleuchtung. Drücken Sie die Taste, um die Hintergrund-
beleuchtung während der normalen Messung ein- oder auszuschalten.
RANGE:
Taste zur Auswahl des Messbereichs. Drücken Sie die Taste, um den niedrigen, mittleren und
hohen Messbereich schrittweise auszuwählen, und die Bildschirmskala ändert sich
entsprechend (10 ... 100), (30 ... 120), (50 ... 140).
1 - Mikrofon
2 - Vorverstärker
3 - Sicherungsmutter
4 - LCD-Bildschirm
5 - Bedienfeldtasten
6 - Empfindlichkeitskalibrierungspotentiometer
7 - Datenkabelschnittstelle
8 - Wechselstromausgang
9 - Stromeingang
3
