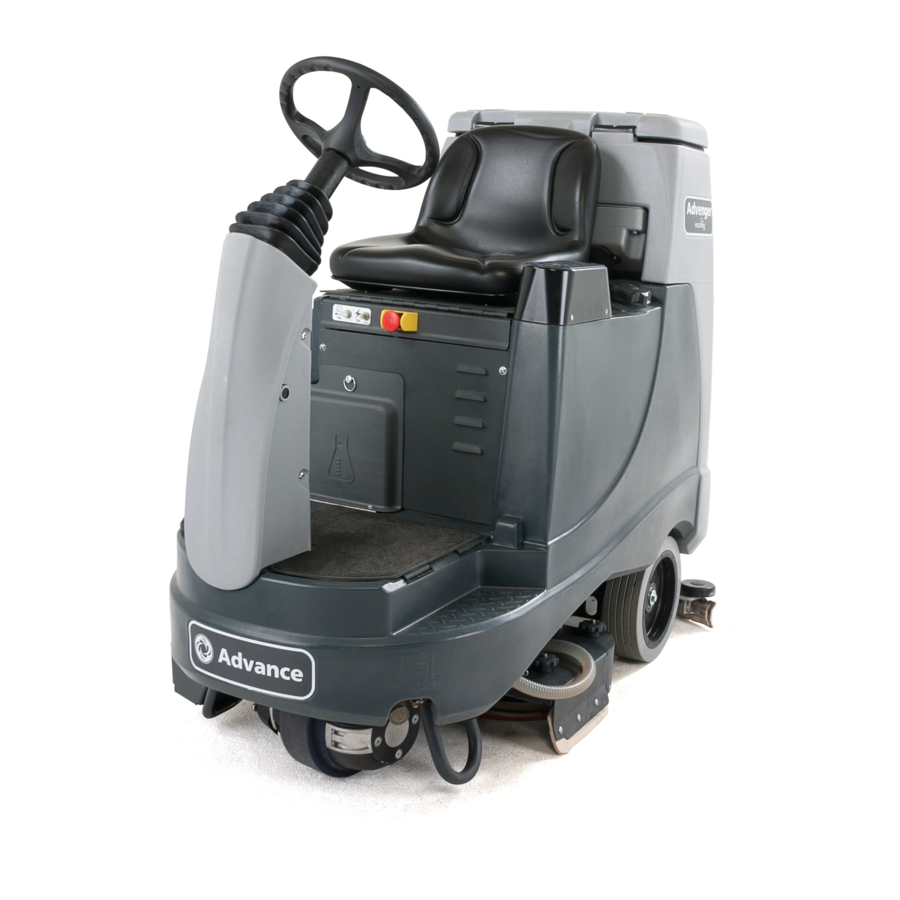

Nilfisk BR 752C Bedienungshandbuch

Vorschau ausblenden Andere Handbücher für BR 752C:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

BR 652, BR 752, BR 752C
Instructions for use
05/2010 Revised 03/2018
(D)
9098684000
Model No.:
9087260020, 9087261020, 9087262020,
9087263020 (9087264020, 9087265020 discontinued)
Bedienungshandbuch
Instructions d'utilisation
Instructions for use
Gebruiksaanwijzing
Deutsch
Français
English
Nederlands

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nilfisk BR 752C

Inhaltszusammenfassung für Nilfisk BR 752C

  • Seite 1 BR 652, BR 752, BR 752C Instructions for use Bedienungshandbuch Instructions d’utilisation Instructions for use Gebruiksaanwijzing Deutsch 05/2010 Revised 03/2018 Français English 9098684000 Nederlands Model No.: 9087260020, 9087261020, 9087262020, 9087263020 (9087264020, 9087265020 discontinued)
  • Seite 2 Declaração de conformidade Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model BR 652, BR 752, BR 752C / Μοντέλο / Modell / Model / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель...

  • Seite 3: Inhaltsverzeichnis

    Sauglippengummis ÜBERPRÜFEN UND AUSTAUSCHEN ......................24 TELLER- ODER ZYLINDERBÜRSTEN REINIGEN ........................25 SCHMUTZWASSERTANK REINIGEN ............................25 SEITLICHE SCHMUTZFANGKLAPPEN ÜBERPRÜFEN UND AUSTAUSCHEN (NUR FÜR BR 752C) ........26 FILTER DES ANSAUGANLAGENMOTORS REINIGEN ....................... 27 REINIGUNGSLÖSUNGSFILTER REINIGEN ..........................27 REINIGUNGSMITTELKANISTER REINIGEN ..........................28 REINIGUNG DES ECOFLEX-SYSTEMS ............................

  • Seite 4: Einleitung

    Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfisk-Kundendienst. Immer Original-Ersatzteile und -Zubehörteile benutzen. Der Nilfisk-Kundendienst steht Ihnen für technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfügung. Bitte immer Modell, Produktkennnummer und Seriennummer angeben.

  • Seite 5: Änderungen Und Technische Verbesserungen

    überarbeitet am: 03/2018 ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN Nilfisk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle für erforderlich gehaltenen Änderungen und Verbesserungen vorzunehmen. Nilfisk ist nicht verpflichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilfisk ausdrücklich genehmigt und darf nur von Nilfisk vorgenommen werden.

  • Seite 6: Im Handbuch Verwendete Symbole

    Witterungen schützen. Das Gerät in trockenen Innenbereichen lagern: Es darf im Freien und unter feuchten Bedingungen weder eingesetzt noch abgestellt werden. – Vor der Verwendung des Geräts sämtliche Klappen und/oder Deckel wie in dem Bedienungshandbuch angegeben schließen. BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 7 Kinder sind zu beaufsichtigen, damit sie nicht mit dem Gerät spielen. – Wird das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich. – Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk empfohlene Zubehörteile verwenden.

  • Seite 8: Gerätebeschreibung

    16. Ladegerät (Option) Lenkbares, bremsbares Antriebsrad vorn 17. Sitz Hebel Wirbelstrombremse ausschalten 18. Sauglippengummis Dieser NOT-AUS-KNOPF dient für das sofortige 19. Kippbarer Sammelwassertank Abschalten aller Funktionen. 20. Schmutzwassertankdeckel Batteriesteckverbinder 10. Tellerbürstenkopf P100358 BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 9 29. Seitenflap Zylinderbürstenkopf 43. Deckel Elektronikfach 30. Sauglippe 44. Angehobener Sammelwassertank 31. Ansaugrohr Sauglippe 45. Adapter für Reinigungslösungsablass 32. Pufferräder Sauglippe 46. Ablasshahn Reinigungslösungstank Nur für Geräte mit EcoFlex (optional) Front P100359 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 10: Lenkrad Mit Bedienpult Und Bedienelementen

    LED blinkt - Senken/Heben Bürstenhalterkopf und 72. LED Aktivierung Steuerung Schleuderschutzsystem Sauglippe • LED leuchtet - Gerät in Betrieb Nur für Geräte mit EcoFlex (optional) (**) Nur für BR 652, BR 752 P100360 BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 11: Zubehör/Sonderausstattung

    180 kg Gewicht mit Batterien und mit leeren Tanks 303 kg 305 kg 308 kg Höchstgewicht bei Betriebsbereitschaft (GVW) 446 kg 448 kg 451 kg Versandgewicht 207 kg 209 kg 212 kg 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 12: Schaltplan

    Sicherung Stellantriebe Zündschalter M1.1,2 Bürstenmotoren Motor Ansauganlage Motor Antriebsanlage Reinigungsmittelpumpe (Option) Motor Bürstenkopfstellantrieb Motor Sauglippenstellantrieb Mikroschalter Stellung 0 Sauglippenstellantrieb Mikroschalter Stellung 1 Sauglippenstellantrieb Mikroschalter Stellung 2 Sauglippenstellantrieb Druckwächter Reinigungsmittelstand Potentiometer Fahrpedal Sitz-Mikroschalter BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 13 BEDIENUNGSHANDBUCH DEUTSCH SCHALTPLAN (Fortsetzung) (**) P100361 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 14: Einsatz/Funktionsweise

    Zur Auswahl und Montage der Batterien setzen Sie sich bitte mit einem Fachhändler in Verbindung. Gerät gemäß dem eingebauten Batterietyp (WET oder GEL/AGM) einstellen (siehe nachfolgenden Abschnitt). Batterien einbauen (siehe nachfolgenden Abschnitt). Die Batterien laden (siehe Vorgang im Kapitel „Wartung“). BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 15: Batterien Einbauen Und Batterietyp (Wet Oder Gel/Agm) Einstellen

    Batterietyp, wählen, um zu vermeiden, dass die Batterien während des Ladens überhitzen. HINWEIS Das eingebaute Ladegerät (optional) wird bei der Einstellung des Batterietyps konfiguriert. Batterien laden 11. Die Batterien laden (siehe Vorgang im Kapitel „Wartung“). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 16: Vor Dem Einschalten Des Geräts

    Durch den Einsatz eines nicht einwandfrei montierten Geräts können Personen verletzt und Ausrüstung beschädigt werden. Vor der Inbetriebnahme des Geräts stets sicherstellen, dass alle Bauteile montiert wurden. Gerät vor dem Gebrauch sorgfältig kontrollieren. Front Abbildung 1 P100362 BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 17 Durch den Einsatz eines nicht einwandfrei montierten Geräts können Personen verletzt und Ausrüstung beschädigt werden. Vor der Inbetriebnahme des Geräts stets sicherstellen, dass alle Bauteile montiert wurden. Gerät vor dem Gebrauch sorgfältig kontrollieren. Front Abbildung 2 P100363 9098684000 - BR 652, BR 752, BR 752C 12/2010...
  • Seite 18 Rohr schneller zu befüllen, ein oder mehrere Spülzyklen der EcoFlex-Anlage durchgeführt werden (siehe Kapitel „Wartung“). Fahrersitz einstellen Mit Hebel (2) die Höhe des Lenkrads (1) und der Absatzstütze (5), wie gewünscht, einstellen. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 19: Gerät Einschalten Und Abstellen

    Bei unmittelbarer Notwendigkeit und um im Notfall jegliche Funktionen des Geräts zu unterbrechen, die Not- Aus-Taste (8) energisch drücken. Um die Funktionen des Gerätes wiederherzustellen, den Schmutzwassertank (44) anheben und Batteriesteckverbinder (9) anschließen. 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 20: Gerät In Betrieb (Wischen/Trocknen)

    HINWEIS Der Einsatz des Leisebetriebs wird nur auf glatten und fugenlosen Böden empfohlen. HINWEIS Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfiehlt Nilfisk, mit der rechten Geräteseite wie auf Abbildung 3 an die Ränder heranzufahren. Abbildung 3...
  • Seite 21 Wird der Hebel (D) kein zweites Mal betätigt, kehrt das Gerät nach 60 Sekunden automatisch wieder zu den vorherigen Einstellungen zurück. LEVEL DISPLAY RATIO oz./gal .25 1:400 ⅓ 0.4 1:250 ½ 0.8 1:125 1 1.0 1:100 1⅓ 2.0 1:50 2½ 3.0 1:33 Abbildung 4 P100365N 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 22: Tanks Entleeren

    Den Sammelwassertank mit dem Rohr (24) entleeren. Behälter mit Schmutzfanggitter (26) herausnehmen, entleeren und mit Frischwasser reinigen. Wieder auf das Ansaugrohr im Tank montieren. Nach dem Entleeren den Tank mit Frischwasser spülen. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 23: Nach Der Gerätebenutzung

    (siehe Verfahren im Kapitel „Wartung“). Den Hahn der Reinigungslösung (14) schließen. Die Not-Aus-Taste (8) betätigen, um den Steckverbinder der Batterie (9) zu trennen. Schmutzwassertankeinheit (19) mit dem Stützfuß (25) in angehobener Stellung fixieren. 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 24: Wartung

    Den Zündschlüssel (58) einstecken und auf „I“ stellen. Während der ersten 2 Sekunden des Gerätebetriebs wird auf dem Display (71) die Gesamtzahl der Betriebsstunden (Schrubben/Trocknen) angezeigt. Zündschlüssel (58) in Stellung 0 drehen. BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 25 Das Kabel des Ladegeräts (41) vom Stromnetz trennen und in die entsprechende Halterung hinter dem Ladegerät stecken. Den Schmutzwassertank (44) vorsichtig absenken. Das Gerät ist betriebsbereit. HINWEIS Für weiter Informationen zum Betrieb des Ladegeräts (16) Ladegeräthandbuch konsultieren. 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 26: Sauglippengummis Überprüfen Und Austauschen

    Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erläutert, einstellen. Ansaugrohr (31) an die Sauglippe anschließen. Sauglippe (30) montieren und Sterngriffe (34) festdrehen. Falls erforderlich, den Sterngriff für die Ausgleichseinstellung (35) der Sauglippe benutzen. Abbildung 6 P100367 BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 27: Teller- Oder Zylinderbürsten Reinigen

    Dichtungsstoß (F) wie auf der Abbildung unten positionieren. Überprüfen, ob die gesamte Auflagefläche (I) der Dichtung (D) unversehrt sowie sauber ist und die Dichtigkeit gewährleistet. Deckel (20) schließen. Abbildung 7 P100368 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 28: Seitliche Schmutzfangklappen Überprüfen Und Austauschen (Nur Für Br 752C)

    DEUTSCH BEDIENUNGSHANDBUCH überarbeitet am: 03/2018 SEITLICHE SCHMUTZFANGKLAPPEN ÜBERPRÜFEN UND AUSTAUSCHEN (NUR FÜR BR 752C) Prüfen Das Gerät auf ebenem Untergrund abstellen. Zündschlüssel (58) in Stellung 0 drehen. Auf beiden Geräteseiten Knopf (A) lösen und die seitlichen Schmutzfangklappenaggregate (B) entfernen Die Schmutzfangklappen abspülen und reinigen.

  • Seite 29: Filter Des Ansauganlagenmotors Reinigen

    Alle Bauteile mit Wasser reinigen und wieder in der Halterung (G) anbringen. HINWEIS Siebfilter (F) korrekt in seinem Sitz (H) am Becher (D) positionieren. Den Hahn (A) öffnen. Abbildung 9 P100370 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 30: Reinigungsmittelkanister Reinigen

    Die Spülfunktion kann auch aktiviert werden, um das Befüllen des Reinigungsmittelsrohrs zu beschleunigen, wenn der Kanister (42) voll, aber die Anlage noch leer ist. Falls erforderlich, kann mehrmals hintereinander gespült werden. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 31: Prüfung/Auswechseln Der Sicherungen

    Das Display (71) zeigt einen Fehlercode folgender Alarm des elektronischen Gerät aus- und wieder einschalten. Art an: Gerätesteuersystems. Besteht das Problem weiterhin, an einen autorisierten Kundendienst wenden. anstelle von 00 steht ein anderer Code als t4. 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 32: Mögliche Ursache

    Bürsten – Kunststoffleitungen und -teile – Elektrische und elektronische Teile (*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Bauteile an die örtliche Nilfisk- Niederlassung. Zusammensetzung der Bauteile des Geräts und Wiederverwertbarkeit % wiederverwertbar % des Gerätegewichts...
  • Seite 33 NETTOYAGE DES BROSSES OU DES BROSSES CYLINDRIQUES ..................25 NETTOYAGE DU RÉSERVOIR DE L’EAU DE RÉCUPÉRATION ....................25 CONTROLE ET REMPLACEMENT DES VOLETS LATERAUX (UNIQUEMENT POUR BR 752C) ..........26 NETTOYAGE DU FILTRE DU MOTEUR DU SYSTEME D’ASPIRATION ..................27 NETTOYAGE DU FILTRE DE LA SOLUTION ..........................

  • Seite 34: Introduction

    Avant d’effectuer une opération quelconque sur la machine, les opérateurs et les techniciens qualifiés doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilfisk pour avoir plus de renseignements.

  • Seite 35: Modifications Et Améliorations

    Révisé 03/2018 MODIFICATIONS ET AMÉLIORATIONS Nilfisk vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modifications et des améliorations lorsqu’elle le considère nécessaire sans l’obligation de modifier les machines précédemment vendues. Il est entendu que toute modification et / ou addition d’accessoires doit toujours être approuvée et réalisée par Nilfisk.

  • Seite 36: Symboles Utilisés Dans Le Manuel

    état d’arrêt. Garder la machine dans un endroit couvert et sec : elle ne doit pas être utilisée ou gardée à l’extérieur, dans des conditions d’humidité. – Avant d’utiliser la machine, fermer tous les volets et/ou carters comme indiqué sur le Manuel d’utilisation. BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 37 – Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques (batteries, etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 38: Description De La Machine

    Bouton-poussoir D’URGENCE, pour l’arrêt immédiat de 18. Lamelles en caoutchouc embouchure toutes les fonctions 19. Réservoir basculant eau de récupération Connecteur batteries 20. Couvercle réservoir eau de récupération 10. Tête porte-brosses P100358 BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 39 44. Réservoir d’eau de récupération soulevé 31. Tuyau d’aspiration embouchure 45. Adaptateur pour vidange de solution 32. Rouleau pare-chocs embouchure 46. Robinet de vidange réservoir de solution Uniquement pour machines avec système EcoFlex (optionnel) Front P100359 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 40: Volant Avec Tableau De Bord

    DEL clignotante - soulèvement / abaissement tête porte-brosses et embouchure Uniquement pour machines avec système EcoFlex • Del allumée - machine au travail (optionnel) (**) Seulement pour autolaveuses BR 652, BR 752 P100360 BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 41: Accessoires / Options

    Poids avec batteries et avec réservoirs vides 303 kg 305 kg 308 kg Poids maximum en ordre de marche (PTC) 446 kg 448 kg 451 kg Poids d’expédition 207 kg 209 kg 212 kg 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 42: Schéma Électrique

    Moteur actionneur tête brosses Moteur actionneur embouchure Microinterrupteur position 0 actionneur embouchure Microinterrupteur position 1 actionneur embouchure Microinterrupteur position 2 actionneur embouchure Pressostat de niveau de détergent Potentiomètre pédale de marche Microinterrupteur siège BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 43 INSTRUCTIONS D’UTILISATION FRANÇAIS SCHEMA ELECTRIQUE (suite) (**) P100361 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 44: Utilisation/Fonctionnement

    Configurer la machine en fonction du type de batteries installé (WET ou GEL / AGM) (voir le paragraphe suivant). Installer les batteries (voir le paragraphe suivant). Charger les batteries (voir la procédure au chapitre Entretien). BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 45: Installation Des Batteries Et Configuration Du Type De Batteries (Wet Ou Gel/Agm)

    Le chargeur de batterie (optionnel) installé à bord doit être configuré sur la base de la configuration du type de batteries. Chargement des batteries 11. Charger les batteries (voir la procédure au chapitre Entretien). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 46: Avant La Mise En Marche De La Machine

    équipements. Vérifier toujours que tous les composants ont été installés avant de mettre la machine en service. Inspecter la machine avec soin avant de l’utiliser. Front Figure 1 P100362 BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 47 Carreaux de caoutchouc Marbre Carreaux de vinyle Installation / dépose des brosses cylindriques (uniquement pour BR 752C) Introduire la clé de contact de la machine (58) et la tourner en position « I ». ATTENTION ! Avant de pousser sur le bouton One-Touch (67), contrôler qu’il n’y a pas de corps étrangers entre la tête (28) et la machine parce qu’ils pourraient entraver le levage de la tête.
  • Seite 48 Réglage de la position de conduite Régler la hauteur du volant (1) au moyen du levier (2) et la hauteur de l’appui talon (5) dans la position la plus confortable pour l’opérateur. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 49: Mise En Marche Et Arrêt De La Machine

    En cas de nécessité immédiate et pour arrêter toutes les fonctions de la machine en cas d’urgence, appuyer sur le bouton d’arrêt d’urgence (8) avec force. Pour restaurer le fonctionnement de la machine, soulever le réservoir d’eau de récupération (44) et brancher à nouveau le connecteur des batteries (9). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 50: Machine Au Travail (Lavage / Séchage)

    On conseille d’utiliser le mode silencieux seulement sur les sols lisses et sans joints de dalles. REMARQUE Pour un lavage / séchage correct du sol près du mur, Nilfisk recommande d’approcher le côté droit de la machine, comme illustré dans la figure 3.
  • Seite 51 Dans le cas où on ne soulève pas le levier (D) pour la deuxième fois, les réglages initiaux sont rétablis automatiquement après 60 secondes. LEVEL DISPLAY RATIO oz./gal .25 1:400 ⅓ 0.4 1:250 ½ 0.8 1:125 1 1.0 1:100 1⅓ 2.0 1:50 2½ 3.0 1:33 Figure 4 P100365N 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 52: Vidange Des Réservoirs

    Extraire le conteneur déchets avec la grille correspondante (26), la vider et la nettoyer à l’eau propre. Le monter à nouveau sur le tuyau d’aspiration dans le réservoir. Le travail effectué, rincer le réservoir à l’eau propre. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 53: Après L'utilisation De La Machine

    Fermer le robinet de la solution détergente (14). Appuyer sur le bouton-poussoir d’urgence (8) pour débrancher le connecteur des batteries (9). Tenir le groupe réservoir d’eau de récupération (19) soulevé au moyen du pied de support (25). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 54: Entretien

    Contrôle ou remplacement des charbons du moteur du système de traction (1) Opération d’entretien du ressort d’un Service après vente agréé Nilfisk. CONTROLE DES HEURES DE TRAVAIL DE LA MACHINE Introduire la clé de contact de la machine (58) et la tourner en position « I ».

  • Seite 55: Chargement Des Batteries

    Abaisser soigneusement le réservoir d’eau de récupération (44). La machine est prête à l’utilisation. REMARQUE Pour de plus amples informations relatives au fonctionnement du chargeur de batterie (16), consulter le manuel spécifique. 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 56: Nettoyage De L'embouchure

    Connecter le tuyau d’aspiration (31) à l’embouchure. Reposer l’embouchure (30) et serrer les boutons (34). Si besoin est, régler le bouton de réglage (35) de l’équilibrage de l’embouchure. Figure 6 P100367 BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 57: Nettoyage Des Brosses Ou Des Brosses Cylindriques

    (F) dans la zone inférieure indiquée dans la figure. Contrôler aussi l’intégrité, l’efficacité et la propreté de la surface d’appui (I) du joint d’étanchéité (D). Fermer le couvercle (20). Figure 7 P100368 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 58: Controle Et Remplacement Des Volets Lateraux (Uniquement Pour Br 752C)

    FRANÇAIS INSTRUCTIONS D’UTILISATION Révisé 03/2018 CONTROLE ET REMPLACEMENT DES VOLETS LATERAUX (UNIQUEMENT POUR BR 752C) Contrôle Porter la machine sur un sol plat. Positionner la clé de contact (58) sur « 0 ». Sur les deux côtés de la machine, desserrer le pommeau (A) et enlever les groupes volets latéraux (B).

  • Seite 59: Nettoyage Du Filtre Du Moteur Du Systeme D'aspiration

    Les nettoyer à l’eau et les reposer dans le support (G). REMARQUE Positionner correctement le filet filtrant (F) dans le logement (H) du petit glas (D). Ouvrir le robinet (A). Figure 9 P100370 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 60: Nettoyage Du Réservoir Du Détergent

    L’opération de vidange peut être effectuée aussi pour accélérer le remplissage du tuyau d’alimentation du détergent avec le réservoir (42) plein et le système encore vide. L’opération de vidange, en cas de nécessité, peut être effectuée plusieurs fois de suite. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 61: Contrôle / Remplacement Des Fusibles

    Les fusibles de sécurité agissent seulement en cas de pannes graves. Par conséquent, on conseille de contacter le personnel qualifié pour l’éventuel remplacement des fusibles. Se référer au manuel d’entretien consultable auprès des revendeurs Nilfisk. FONCTIONS DE SÉCURITÉ La machine est équipée des fonctions de sécurité suivantes.

  • Seite 62: Cause Possible

    Tuyaux et pièces en matériel plastique – Parties électriques et électroniques (*) Notamment pour la mise en décharge des parties électriques et électroniques, s’adresser au centre Nilfisk le plus proche. Composition du matériel de la machine et recyclage Type % recyclable...
  • Seite 63 SQUEEGEE BLADE CHECK AND REPLACEMENT ........................24 BRUSH/CYLINDRICAL BRUSH CLEANING ..........................25 RECOVERY TANK CLEANING ..............................25 SIDE SKIRT CHECK AND REPLACEMENT (ONLY FOR BR 752C) ................... 26 VACUUM SYSTEM MOTOR FILTER CLEANING ......................... 27 SOLUTION FILTER CLEANING ..............................27 DETERGENT TANK CLEANING ..............................

  • Seite 64: Introduction

    All necessary operating, maintenance and repair procedures must be performed by qualified personnel or by Nilfisk Service Centers. Only original spare parts and accessories must be used. Contact Nilfisk for service or to order spare parts and accessories, specifying the machine model, product code and serial number. BR 652, BR 752, BR 752C - 9098684000...

  • Seite 65: Changes And Improvements

    03/2018 CHANGES AND IMPROVEMENTS Nilfisk constantly improves its products and reserves the right to make changes and improvements at its discretion, without being obliged to apply such benefits to the machines that were previously sold. Any change and/or addition of accessory must be approved and performed by Nilfisk.

  • Seite 66: Symbols That Appear On This Manual

    This machine must be used indoors in dry conditions, it must not be used or kept outdoors in wet conditions. – Before using the machine, close all doors and/or covers as shown in the Instructions for Use Manual. BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 67 Children should be supervised to ensure that they do not play with the machine. – Close attention is necessary when used near children. – Use only as shown in this Manual. Use only Nilfisk’s recommended accessories. – Check the machine carefully before each use, always check that all the components have been properly assembled before use.

  • Seite 68: Machine Description

    17. Seat Electromagnetic brake unlocking lever 18. Squeegee blades EMERGENCY push-button, to stop immediately all 19. Dumping recovery tank functions 20. Recovery tank cover Battery connector 10. Disc brush deck P100358 BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 69 43. Electronic component compartment cover 31. Squeegee vacuum hose 44. Recovery tank (lifted) 32. Squeegee bumper wheels 45. Solution draining adapter 46. Solution tank drain tap Only for machine with EcoFlex system (optional) Front P100359 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 70: Steering Wheel With Control Panel

    LED flashing - brush deck and squeegee lifting/lowering 72. Anti-skid control activation LED • LED on - machine working Only for machine with EcoFlex system (optional) (**) Only for BR 652, BR 752 P100360 BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 71: Accessories/Options

    180 kg Weight with batteries and empty tanks 303 kg 305 kg 308 kg Gross vehicle weight (GVW) 446 kg 448 kg 451 kg Shipping weight 207 kg 209 kg 212 kg 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 72: Wiring Diagram

    Brush deck actuator motor Squeegee actuator motor Squeegee actuator position 0 microswitch Squeegee actuator position 1 microswitch Squeegee actuator position 2 microswitch Detergent level pressure switch Drive pedal potentiometer Seat microswitch BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 73 INSTRUCTIONS FOR USE ENGLISH WIRING DIAGRAM (Continues) (**) P100361 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 74: Use/Operation

    Set the machine according to the type of batteries installed (WET or GEL/AGM) (see the following paragraph). Install the batteries (see the following paragraph). Charge the batteries (see the procedure in Maintenance chapter). BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 75: Battery Installation And Battery Type Setting (Wet Or Gel/Agm)

    NOTE The battery charger (optional) must be set according to the type of batteries. Battery Charging 11. Charge the batteries (see the procedure in Maintenance chapter). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 76: Before Machine Start-Up

    If the machine is not perfectly assembled it can cause damages to people and properties. Always check that all components are assembled before starting the machine. Carefully inspect the machine before using it. Front Figure 1 P100362 BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 77 If the machine is not perfectly assembled it can cause damages to people and properties. Always check that all components are assembled before starting the machine. Carefully inspect the machine before using it. Front Figure 2 P100363 9098684000 - BR 652, BR 752, BR 752C 12/2010...
  • Seite 78 EcoFlex system once or several times (see the procedure in Maintenance chapter). Driver’s position adjustment Adjust the height of the steering wheel (1) with the lever (2) and the height of the heel support (5) to reach a comfortable position. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 79: Machine Start And Stop

    In the event of an emergency, to stop all machine functions immediately, firmly press the push-button (8). To reset the machine operation, lift the recovery tank (44) and reconnect the battery connector (9). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 80: Machine Operation (Scrubbing/Drying)

    It is suggested to use the mute function only on smooth floors without joints. NOTE For correct scrubbing/drying of floors at the sides of the walls, Nilfisk suggests to go near the walls with the right side of the machine as shown in figure 3.
  • Seite 81 If the lever (D) is not lifted once again, the original settings are restored automatically after 60 seconds. LEVEL DISPLAY RATIO oz./gal .25 1:400 ⅓ 0.4 1:250 ½ 0.8 1:125 1 1.0 1:100 1⅓ 2.0 1:50 2½ 3.0 1:33 Figure 4 P100365N 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 82: Tank Emptying

    Remove the container with debris collection grid (26), empty it and clean it with clean water. Then install it on the suction hose in the tank. Then, rinse the tank with clean water. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 83: Cylindrical Brush Debris Container Emptying (Only For Cylindrical Brush Deck)

    Maintenance chapter). Close the solution tank valve (14). Press the emergency push-button (8) to disconnect the battery connector (9). Keep the recovery tank assembly (19) lifted by using the stand (25). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 84: Maintenance

    Vacuum system motor carbon brush check or replacement Drive system motor carbon brush check or replacement (1) This maintenance procedure must be performed by an authorised Nilfisk Service Center. MACHINE WORKING HOUR CHECK Insert the ignition key (58) and turn it to “I”.

  • Seite 85: Battery Charging

    Disconnect the battery charger cable (41) from the electrical mains and place it in its holder behind the battery charger. Carefully lower the recovery tank (44). Now the machine is ready to be used. NOTE For further information about the operation of the battery charger (16), see the relevant Manual. 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 86: Squeegee Cleaning

    After the blade replacement (or overturning), adjust the height as shown in the previous step. Connect the vacuum hose (31) to the squeegee. Install the squeegee (30) and screw down the handwheels (34). If necessary, adjust the squeegee balance adjusting handwheel (35). Figure 6 P100367 BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 87: Brush/Cylindrical Brush Cleaning

    Check that the seating surface (I) of the gasket (D) is integral, clean and adequate for the gasket itself. Close the cover (20). Figure 7 P100368 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 88: Side Skirt Check And Replacement (Only For Br 752C)

    ENGLISH INSTRUCTIONS FOR USE revised 03/2018 SIDE SKIRT CHECK AND REPLACEMENT (ONLY FOR BR 752C) Check Drive the machine on a level floor. Turn the ignition key (58) to “0”. On both sides of the machine, loosen the knob (A) and remove the side skirt assemblies (B).

  • Seite 89: Vacuum System Motor Filter Cleaning

    Clean them with water and install them on the support (G). NOTE The filter strainer (F) must be correctly positioned on the housing (H) of the transparent cover (D). Open the valve (A). Figure 9 P100370 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 90: Detergent Tank Cleaning

    The draining cycle can also be performed to quickly fill the detergent supply hose when the tank (42) is full but the system is still empty. If necessary, the draining cycle can be performed several times in succession. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 91: Fuse Check/Replacement

    All machine electrical circuits are protected by auto-resettable electronic devices. The safety fuses activates only in case of serious damage. It is recommended to have the fuses replaced by qualified personnel only. Refer to the Service Manual available at any Nilfisk Retailer. SAFETY FUNCTIONS The machine is equipped with the following safety functions.

  • Seite 92: Possible Cause

    Batteries – Brushes – Plastic hoses and components – Electrical and electronic components (*) Refer to the nearest Nilfisk Center especially when scrapping electrical and electronic components. Machine material composition and recyclability Type Recyclable Machine weight percentage percentage Aluminium 100 %...
  • Seite 93 REINIGING VAN DE SCHIJFBORSTELS/CILINDRISCHE BORSTELS..................25 REINIGING VAN DE VUILWATERTANK ............................25 CONTROLE EN VERVANGING VAN DE ZIJFLAPS (ALLEEN VOOR BR 752C) ............... 26 REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM ..............27 REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL ....................27 REINIGING VAN HET REINIGINGSMIDDELTANKJE ........................

  • Seite 94: Inleiding

    De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg.

  • Seite 95: Modificaties En Verbeteringen

    MODIFICATIES EN VERBETERINGEN Nilfisk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

  • Seite 96: Symbolen In De Handleiding

    Gebruik deze machine binnen en onder droge omstandigheden; de machine mag niet buiten onder vochtige omstandigheden worden gebruikt of opgeslagen. – Sluit vóór gebruik van de machine alle deuren en/of kleppen, zoals aangegeven in de gebruiksaanwijzing. BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 97 – Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 98: Beschrijving Van De Machine

    16. Acculader (optioneel) Deblokkeerhendel voor de elektromagnetische rem 17. Stoel NOODKNOP, alle functies worden onmiddellijk gestopt 18. Rubbers van de trekker Accustekker 19. Kantelbare vuilwatertank 10. Schrobdek schijfborstelhouder 20. Afdekking vuilwatertank P100358 BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 99 30. Trekker 45. Adapter voor afvoeren van reinigingsoplossing 31. Aanzuigslang van de trekker 46. Kraantje voor aftappen tank voor reinigingsoplossing 32. Bufferwielen trekker Alleen voor machines met EcoFlex-systeem (optioneel) Front P100359 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 100: Stuur Met Controle- En Bedieningspaneel

    • Knipperende led - omhoog/omlaag brengen schrobdek Alleen voor machines met EcoFlex-systeem (optioneel) borstelhouder en trekker (**) Alleen voor BR 652, BR 752 • Brandende led - machine in bedrijf P100360 BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 101: Accessoires / Opties

    Gewicht zonder accu’s en met lege tanks 303 kg 305 kg 308 kg Maximaal gewicht bij rijden (GVW) 446 kg 448 kg 451 kg Transportgewicht 207 kg 209 kg 212 kg 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 102: Elektrisch Schema

    Pomp reinigingsmiddel (optioneel) Motor voor aandrijfmechanisme van schrobdek borstels Motor aandrijfmechanisme trekker Microschakelaar stand 0 aandrijfmechanisme trekker Microschakelaar stand 1 aandrijfmechanisme trekker Microschakelaar stand 2 aandrijfmechanisme trekker Drukschakelaar reinigingsmiddelniveau Potentiometer gaspedaal Microschakelaar stoel BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 103 GEBRUIKSAANWIJZING NEDERLANDS ELEKTRISCHE INSTALLATIE (vervolg) (**) P100361 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 104: Gebruik/Werking

    Stel de machine in op basis van het type gemonteerde accu (WET of GEL/AGM) (zie het volgende deel). Monteer de accu’s (zie het volgende deel). Laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud). BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 105: De Accu's Monteren En Het Type Accu Instellen (Wet Of Gel/Agm)

    OPMERKING De acculader (optie) die op de machine is geïnstalleerd wordt samen met het type accu geconfigureerd. Accu’s opladen 11. Laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 106: Voor Het Starten Van De Machine

    Wanneer de machine niet perfect is gemonteerd, kan er letsel bij personen en schade aan de uitrusting ontstaan. Controleer altijd of alle onderdelen zijn gemonteerd voordat de machine in gebruik wordt genomen. Controleer de machine vóór gebruik altijd zorgvuldig. Front Afbeelding 1 P100362 BR 652, BR 752, BR 752C - 9098684000 12/2010...
  • Seite 107 Rubberen tegels Marmer Vinyltegels De cilindrische borstels monteren/verwijderen (alleen voor BR 752C) Steek de contactsleutel (58) in het contact en draai deze in stand ‘I’. LET OP! Voordat u de One-touch knop (67) activeert, moet u altijd controleren of er geen vreemde voorwerpen tussen het schrobdek (28) en de machine zitten die ervoor kunnen zorgen dat het schrobdek niet omhoog kan worden gezet.
  • Seite 108 EcoFlex-systeem (zie de procedure in het hoofdstuk Onderhoud). Afstelling van de bestuurdersstoel Stel de hoogte van het stuurwiel (1) met de hendel (2) en de hoogte van de hielsteun (5) af in een comfortabele positie voor de bediener. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 109: De Machine Starten En Stoppen

    In geval van onmiddellijke noodzaak en om de machine in al zijn functies te stoppen in geval van nood, drukt u stevig op de noodknop (8). Zet de vuilwatertank (44) omhoog en sluit de accustekker (9) weer aan om de werking van de machine te herstellen. 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 110: Machine In Gebruik (Wassen/Drogen)

    We raden u aan de stille functie alleen op gladde vloeren, zonder voegen, te gebruiken. OPMERKING Nilfisk raadt u aan de rechterzijde van de machine eerst richting de muur te laten gaan om de vloer tegen de muur te reinigen/drogen, zoals in afbeelding 3.
  • Seite 111 Wanneer de hendel (D) niet nog een keer omhoog zet, worden de oorspronkelijke instellingen automatisch na 60 seconden hersteld. LEVEL DISPLAY RATIO oz./gal .25 1:400 ⅓ 0.4 1:250 ½ 0.8 1:125 1 1.0 1:100 1⅓ 2.0 1:50 2½ 3.0 1:33 Afbeelding 4 P100365N 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 112: De Tanks Legen

    Verwijder de container met vuilopvangrooster (26), leeg deze en reinig hem met schoon water. Monteer hem weer op de aanzuigslang in de tank. Vul na de werkzaamheden het reservoir met schoon water. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 113: Na Gebruik Van De Machine

    (zie de procedure in het hoofdstuk Onderhoud). Sluit het kraantje voor de reinigingsoplossing (14). Druk op de noodknop (8) om de accustekker (9) los te koppelen. Houd de vuilwatertank (19) omhoog met de steunvoet (25). 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 114: Onderhoud

    Controle of vervanging van de koolborstels van de motor van het aandrijfsysteem (1) Onderhoud uit te voeren door een bevoegd servicecentrum van Nilfisk. CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE Steek de contactsleutel (58) in het contact en draai deze in stand ‘I’.

  • Seite 115: Accu's Opladen

    Koppel de kabel van de acculader (41) los van het net en doe deze in zijn opbergvak. Laat voorzichtig de vuilwatertank (44) zakken. De machine is nu klaar voor gebruik. OPMERKING Zie voor meer informatie over de werking van de acculader (16) de betreffende handleiding. 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 116: Reiniging Van De Trekker

    Sluit de aanzuigslang (31) aan op de trekker. Monteer de trekker (30) en draai de wieltjes (34) vast. Stel eventueel het wieltje voor afstelling van de uitlijning (35) van de trekker af. Afbeelding 6 P100367 BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 117: Reiniging Van De Schijfborstels/Cilindrische Borstels

    Controleer of ook alle oppervlakken (I) waarmee de pakking (D) contact maakt onbeschadigd en schoon zijn, en geschikt voor bevestiging van de pakking zelf. Sluit de afdekkingen (20). Afbeelding 7 P100368 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 118: Controle En Vervanging Van De Zijflaps (Alleen Voor Br 752C)

    NEDERLANDS GEBRUIKSAANWIJZING herzien 03/2018 CONTROLE EN VERVANGING VAN DE ZIJFLAPS (ALLEEN VOOR BR 752C) Controle Zet de machine op een vlakke ondergrond. Zet de contactsleutel (58) in de stand ‘0’. Draai aan beide zijden van de machine de knop (A) los en verwijder de zijflapeenheden (B).

  • Seite 119: Reiniging Van Het Filter Voor De Motor Van Het Aanzuigsysteem

    Reinig ze met water en monteer ze weer in de steun (G). OPMERKING Plaats het filterrooster (F) op de juiste manier terug in de zitting (H) van de houder (D). Open het kraantje (A). Afbeelding 9 P100370 9098684000 - BR 652, BR 752, BR 752C 12/2010...

  • Seite 120: Reiniging Van Het Reinigingsmiddeltankje

    Het systeem kan ook worden gespoeld om het vullen van de opvoerslang van het reinigingsmiddel te versnellen als het tankje (42) vol en het systeem nog leeg is. Het spoelen kan eventueel meerdere keren achter elkaar worden uitgevoerd. BR 652, BR 752, BR 752C - 9098684000 12/2010...

  • Seite 121: Controle/Vervanging Van De Zekeringen

    Alle elektrische circuits van de machine worden beschermd door zelfherstellende elektronische apparaten. De veiligheidszekeringen grijpen alleen in bij ernstige problemen. We raden u aan de zekeringen alleen door gekwalificeerd personeel te laten vervangen. Zie de werkplaatshandleiding die bij de Nilfisk-leveranciers verkrijgbaar zijn. VEILIGHEIDSFUNCTIES De machine is voorzien van de volgende veiligheidsfuncties.

  • Seite 122: Verwijdering

    – Kunststof slangen en onderdelen – Elektrische en elektronische onderdelen (*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfisk-kantoor. Samenstelling van het materiaal van de machine en recycling Type % recyclebaar % gewicht van de machine...
  • Seite 124 REINIGUNGSTECHNIK 4 YOU GMBH Brünnerstraße 192 A, 1210 Wien +43 925 24 81 Office@r4you.at www.r4you.at...

Inhaltsverzeichnis
