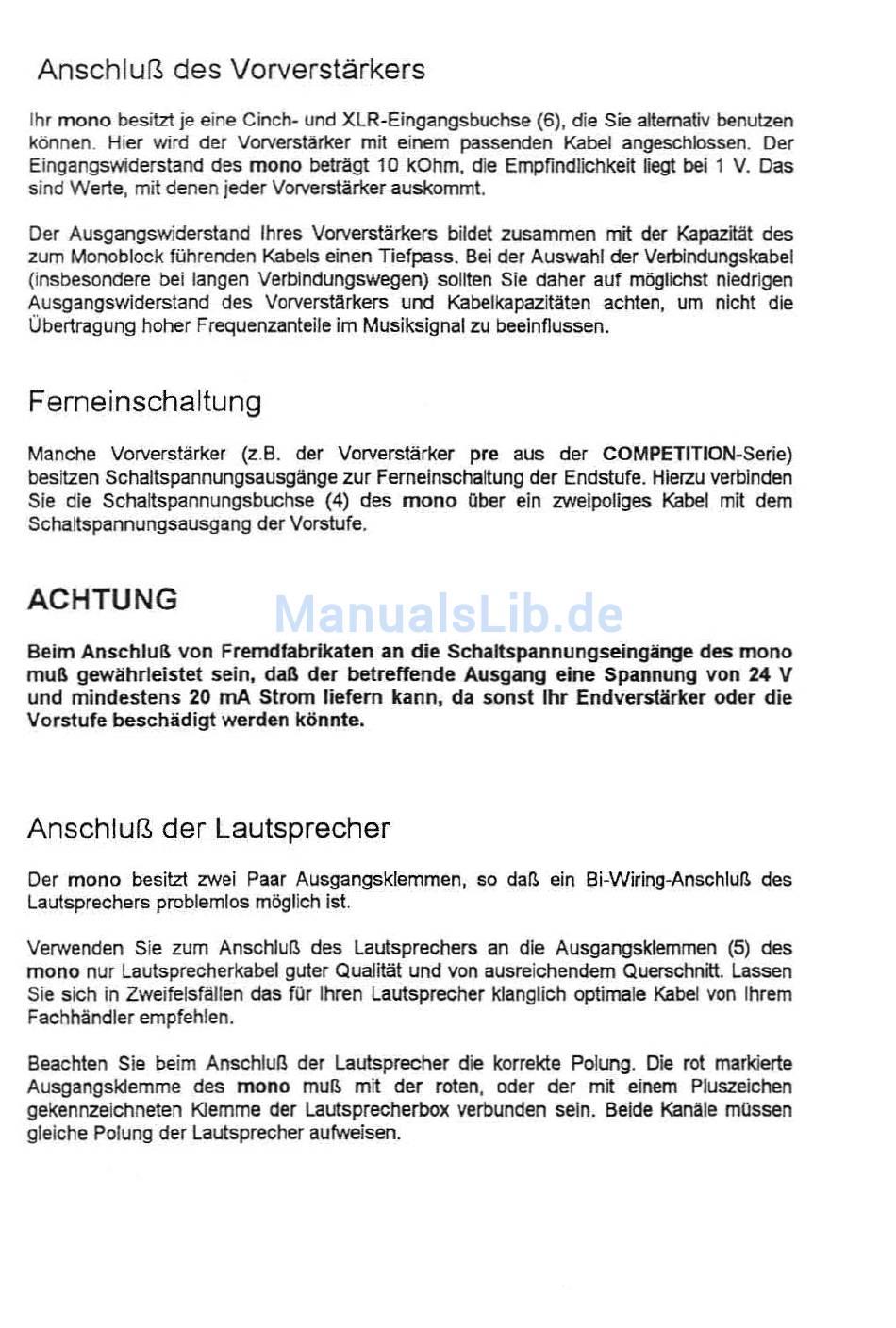

Anschluß des Vorverstärkers
Ihr mono besitzt je eine Cinch- und XLR-Eingangsbuchse (6), die Sie alternativ benutzen
können. Hier wird der Vorverstärker mit einem passenden Kabel angeschlossen. Der
Eingangswiderstand des mono beträgt 10 kOhm, die Empfindlichkeit liegt
bei
1 V. Das
sind Werte, mit denen jeder Vorverstärker auskommt.
Der Ausgangswiderstand Ihres Vorverstärkers bildet zusammen mit der Kapazität des
zum Monoblock führenden Kabels einen Tiefpass. Bei der Auswahl der Verbindungskabel
(insbesondere
bei
langen Verbindungswegen) sollten Sie daher auf möglichst niedr1gen
Ausgangswiderstand des Vorverstärkers und Kabelkapazitäten achten, um nicht die
Übertragung hoher Frequenzanteile im Musiksignal zu beeinflussen.
Ferneinschaltung
Manche Vorverstärker (z.B. der Vorverstärker pre aus der COMPETITION-Serie)
besitzen Schaltspannungsausgänge zur Ferneinschaltung der Endstufe. Hierzu verbinden
Sie die Schaltspannungsbuchse (4) des mono Ober ein zweipoliges Kabel mit dem
Schaltspannungsausgang der Vorstufe.
ACHTUNG
Beim Anschluß von Fremdfabrikaten an die Schaftspannungseingänge des mono
muß gewährleistet sein, daß der betreffende Ausgang eine Spannung von 24 V
und mindestens 20 mA Strom liefern kann, da sonst Ihr Endverstärker oder die
Vorstufe beschädigt werden könnte.
Anschluß der Lautsprecher
Der mono besitzt zwei Paar Ausgangsklemmen, so daß ein Bi-Wiring-Anschluß des
Lautsprechers problemlos möglich ist.
Verwenden Sie zum Anschluß des Lautsprechers an die Ausgangsklemmen (5) des
mono nur Lautsprecherkabel guter Qualität und von ausreichendem Querschnitt. Lassen
Sie sich in Zweifelsfällen das für Ihren Lautsprecher klanglich optimale Kabel von Ihrem
Fachhändler empfehlen.
Beachten Sie beim Anschluß der Lautsprecher die korrekte Polung. Oie rot markierte
Ausgangsklemme des mono muß mit der roten, oder der mit einem Pluszeichen
gekennzeichneten Klemme der Lautsprecherbox verbunden sein. Belde Kanäle massen
gleiche Polung der Lautsprecher aufweisen.
