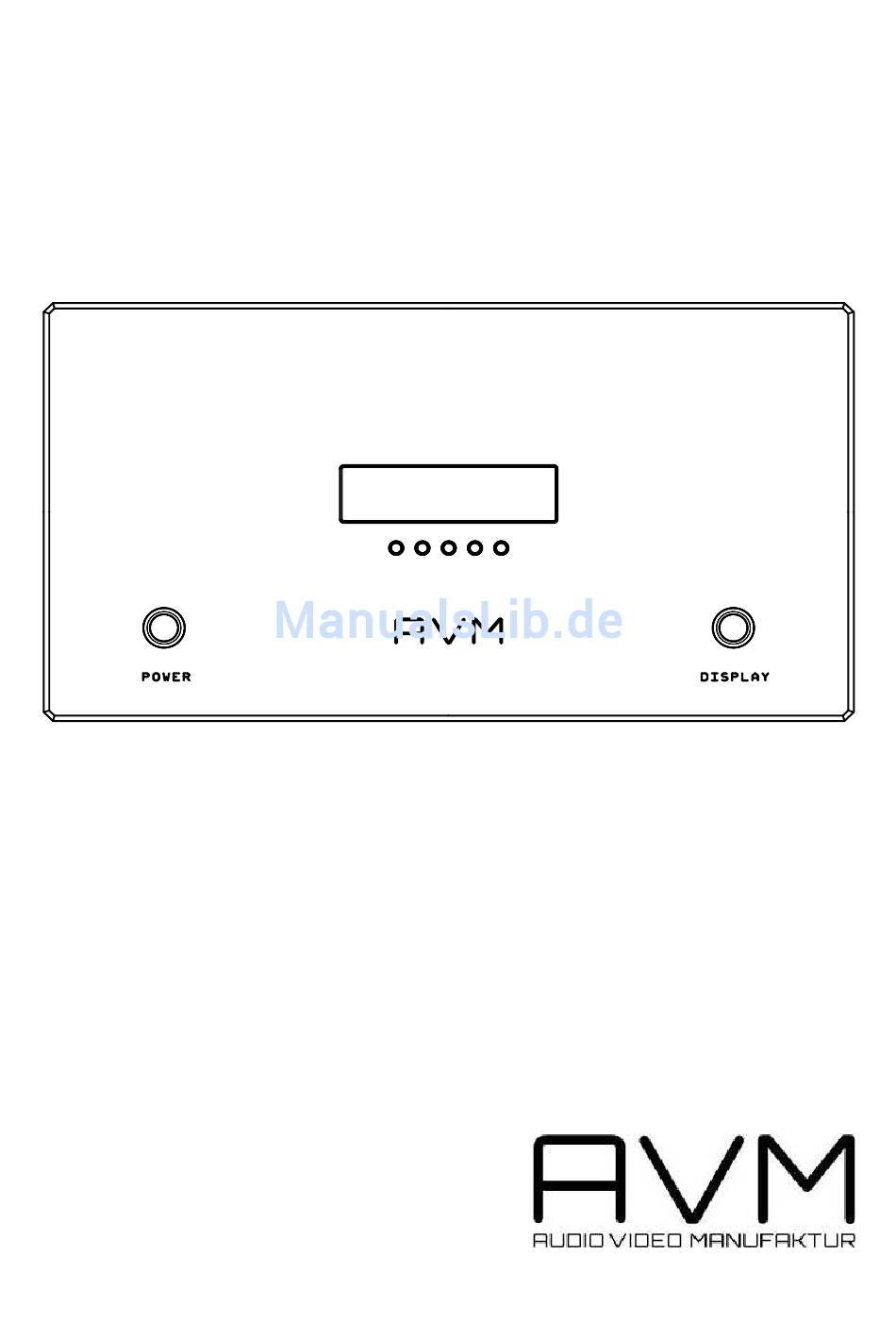

- Seite 1 Betriebsanleitung Mono-Endverstärker OVATION MA8.2 AVM GmbH, Daimlerstrasse 8, D-76316 Malsch, Germany...
-
Seite 2: Inhaltsverzeichnis
Wir bestätigen, daß das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH, Daimlerstraße 8, D-76316 Malsch Website: www.avm-audio.com, E-mail: info@avm-audio.com Inhalt... -
Seite 3: Verpackungshinweis
Verpackungshinweis Die Verpackung des MA8.2 ist ein stabiles flight case. Wenn Sie das Gerät einpacken, beachten Sie bitte die korrekte Positionierung. Der Boden der Verpackung ist NICHT symmetrisch. Die Abstände der Löcher für die Füße von den Außenkanten sind unterschiedlich. Messen Sie im Zweifel die Abstände der Löcher von den Innenkanten des Bodens und richten Sie das Gerät nach untenstehender Zeichnung auf dem Boden aus. -
Seite 4: Öffnen Des Deckels
Öffnen des Deckels Der Deckel ist vom Boden aus verschraubt. Zum Öffnen Gerät so an die Tischkante stellen, daß die markierten Löcher im Boden zugänglich sind. Benötigt wird ein sehr langer 3mm-Inbus-Schlüssel (min 25 cm). Diesen in die Löcher einführen und Deckelschrauben vollständig lösen. Die Schrauben fallen nach unten heraus, wenn der Inbus-Schlüssel aus dem Loch im Boden gezogen wird. -
Seite 5: Gerätekonzept
1. Gerätekonzept Der Endverstärker MA8.2 liefert nahezu jede gewünschte Leistung, ohne jemals die Kontrolle zu verlieren. Auch wenn impedanzkritische Lautsprecher angeschlossen sind. Weit über 1000 Watt ermöglichen bei Bedarf auch Live-Pegel ohne Kompression. Gleichzeitig schafft es der MA8.2 aber auch bei moderater Lautstärke die intime Atmosphäre eines mit kleiner Besetzung aufgenommenen Musikstücks realistisch, detailreich und absolut präzise wieder zu geben. -
Seite 6: Trigger-Eingang
Rückwand 5, 6: Lautsprecheranschlüsse Symmetrischer Eingang Cinch-Eingang Trigger-Eingang Netzanschluß XLR-Eingang Trigger-Eingang 1 = Masse (Schirm) a = Masse 2 = Nicht invertierender Eingang b = Triggersignal (+2V bis +24V) 3 = Invertierender Eingang 2.1 Aufstellung / Kühlung Der MA8.2 kann sich je nach geforderter Ausgangsleistung stark erwärmen. Daher ist es sehr wichtig, daß... -
Seite 7: Erste Inbetriebnahme
über ein geeignetes Kabel mit der Steckdose und schalten das Gerät durch Drücken des Netzschalters (1) ein. Während das AVM-Logo im Display (2) erscheint, führt die Elektronik einen Selbsttest durch und schaltet nach ein paar Sekunden in den Betriebszustand *). Während des Einschaltvorgangs sind leise Klickgeräusche der Relais zu hören. -
Seite 8: Display-Taste
daher niemals irgendeinen der Lautsprecheranschlüsse mit dem Gehäuse oder der Signalmasse. Diese könnte Ihre Endstufe oder andere Geräte Ihrer HiFi-Anlage beschädigen. Da der MA8.2 Leistungen von über 1000 Watt liefert, können an den Lautsprecherklemmen hohe Spannungen auftreten. Berühren Sie daher während des Betriebs weder die Anschlußklemmen der Endstufe, noch die der Box. -
Seite 9: Bedienung Des Menüsystems
3.1 Bedienung des Menüsystems Um ins Menü zu gelangen drücken Sie die mittlere Taste (3c). Das Display (2) zeigt nun als erstes das Betriebsart-Menü (SET OPERATING MODE) an. Die aktuelle Einstellung ist durch einen Rahmen hervorgehoben. Sie können die Einstellung durch Drücken der rechten Tasten (3d, 3e) ändern. -
Seite 10: Pflege Des Gehäuses
4. Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Es kann mit milder Seifenlauge oder einem Glasreiniger und einem weichen, nicht fusselnden Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden. Benutzen Sie keine Lösungsmittel oder Scheuermittel, diese könnten Oberfläche oder Bedruckung beschädigen. -
Seite 11: Garantiebestimmungen
Lautstärke und schalten Sie die Endstufe wieder ein. 6. Garantiebestimmungen Bei der Fertigung Ihres AVM Gerätes haben wir größte Sorgfalt walten lassen und das Gerät ausgiebigen Tests unterzogen. Sollte wider Erwarten ein Fehler auftreten, den Sie oder Ihr Fachhändler nicht beseitigen können, dann reparieren wir Ihr Gerät innerhalb der gesetzlichen Gewährleistungsfrist von 24 Monaten kostenlos. -
Seite 12: Technische Daten
Voraussetzungen für Ihren Gewährleistungs- / Garantieanspruch sind: 1. Das Gerät muß bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. 2. Als Nachweis gilt die Kaufquittung des Händlers.
