2.03 Lenker
2.04 Vorderes Schutzblech
Schritt 1 : Schraube
abschrauben und vorderes
Schutzblech positionieren
Auf dem Schutzblech befindet sich eine
Schraube mit zwei Unterlegscheiben
aus Gummi. Schraube die Schraube mit
dem Inbusschlüssel 4' ab, um eine Un-
terlegscheibe herauszunehmen. Diese
muss zwischen der Vordergabel und
dem Schutzblech montiert werden.
Stelle das Fahrrad gerade hin und achte
darauf, dass es nicht umkippen kann.
Setze anschließend das Schutzblech in
der richtigen Position in die Krone der
Vordergabel ein
Inbusschlüssel 4'

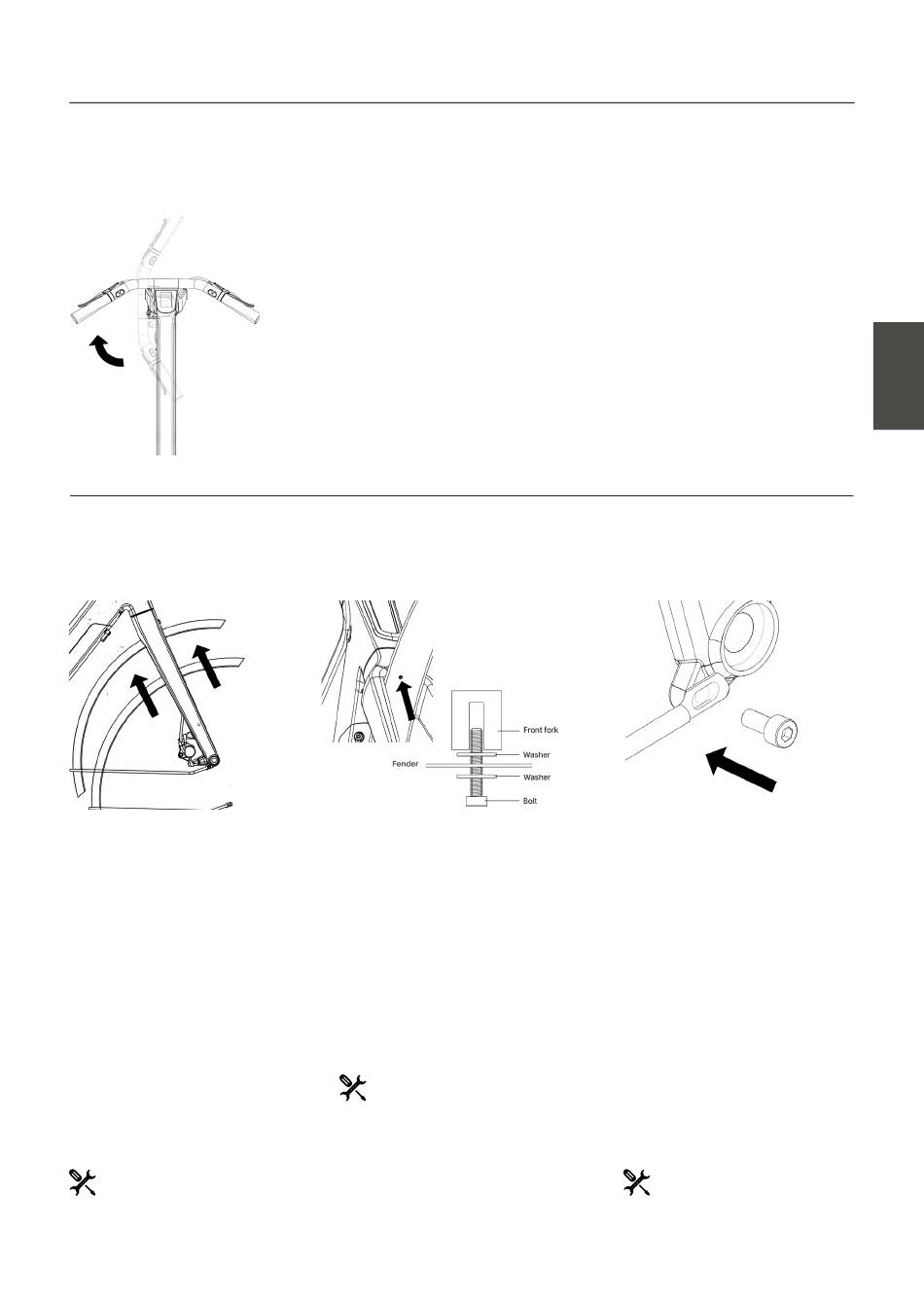

Schritt 1 : Lenkerkabel prüfen
Die Vorderradgabel und der Lenker werden in einer um 90° gedrehten Position in den
Karton gelegt. Prüfe, ob alle Kabel frei von Verpackungsmaterial und nicht verheddert
sind.
Schritt 2 : Lenker/Vordergabel drehen
Der Lenker muss lediglich um 90° in die richtige Position gedreht werden. Die
Schrauben müssen nicht eingestellt werden.
Schritt 2 : Mitte des Schutz-
blechs an der Vordergabel
befestigen
Positioniere das Schutzblech so, dass
die Öffnung mit der Öffnung in der Krone
der Vordergabel übereinstimmt. Lege
eine der Unterlegscheiben zwischen die
Vordergabel und das Schutzblech. Ziehe
die Schraube mit dem Inbusschlüssel 4'
(8 Nm) wieder fest.
Inbusschlüssel 4' oder Drehmo-
mentschlüssel
2. Auspacken & Montage
Schritt 3 : Die Schutzblechhal-
terungen an den Vordergabel-
beinen befestigen
Die Schrauben zur Befestigung der
Schutzblechhalterungen an den Vor-
dergabelbeinen befinden sich bereits in
der Vordergabel. Schraube die beiden
Schrauben mit dem Inbusschlüssel 5'
ab. Bring die Schutzblechhalterungen in
Position und schraube die Schrauben mit
dem Inbusschlüssel 5' ein.
Achte dabei darauf, dass die Schrauben
locker bleiben, damit du das Schutzblech
nach dem Einsetzen des Rades in die
richtige Position bringen kannst.
Inbusschlüssel 5'
DE
93
