2. Uitpakken & Monteren

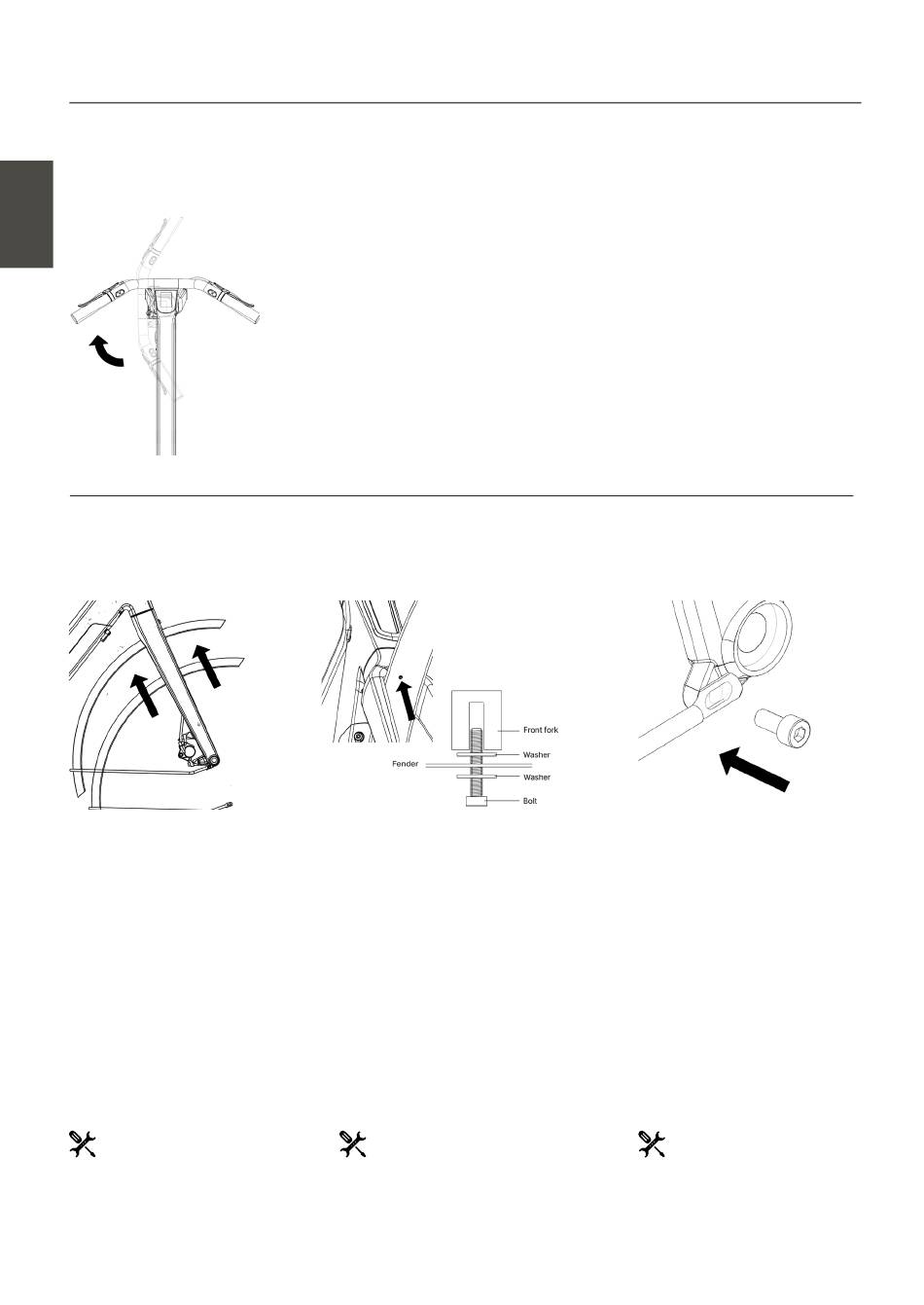

2.03 Stuur
NL
2.04 Spatbord voor
Stap 1 : Bout losdraaien en
voorspatbord plaatsen
Op het spatbord zit een bout met
twee rubberen sluitringen. Draai de
bout met de inbussleutel 4' los om
één sluitring eruit te halen. Deze
ring moet tussen de voorvork en het
spatbord worden gemonteerd.
Zet de fiets rechtop en zorg ervoor
dat hij niet kan kantelen. Plaats het
spatbord op de juiste plaats in de
kroon van de voorvork.
Inbussleutel 4'
50
Stap 1 : Stuurkabels controleren
De voorvork en het stuur zijn in een 90° gedraaide positie in de doos geplaatst. Con-
troleer of alle kabels vrij zijn van verpakkingsmateriaal en niet in de knoop zitten.
Stap 2 : Stuur/voorvork draaien
Het enige wat je hoeft te doen is het stuur 90° draaien in de juiste positie. Je hoeft de
bouten niet te verstellen.
Stap 2 : Bevestig het middend-
eel van het spatbord aan de
voorvork
Plaats het spatbord zodanig dat de
opening overeenkomt met de opening
in de voorvork kroon. Plaats een van de
rubberen sluitringen tussen de voorvork
en het spatbord. Draai de bout weer vast
met de inbussleutel 4' (8 Nm).
Inbussleutel 4' of momentsleutel
Inbussleutel 4'
Stap 3 : Bevestig de spat-
bordbeugels aan de voor-
vork uiteinden
De bouten om de spatbordbeugels
aan de voorvork uiteinden te bevesti-
gen zitten al in de voorvork. Draai de
twee bouten los met de inbussleutel
5'. Plaats de spatbordbeugels op
hun plaats en draai de bouten vast
met inbussleutel 5'. Zorg ervoor dat
de bouten iets los blijven zodat jij de
juiste positie van het spatbord kunt
instellen na het plaatsen van het wiel.
Inbussleutel 5'
