DE / SunMaster ES
3.9 ALLGEMEINE SICHERHEIT- UND

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

WARNUNG
Stellen Sie sicher, dass die gesamte
Verkabelung während der gesamten
installation von jeder Stromquelle getrennt ist.
VORSICHT!
• Ein Kurzschließen oder eine
polaritätsumkehrung kann Schäden am
Sunmaster, der Verkabelung und/oder den
klemmenanschlüssen zur Folge haben
• Befolgen Sie alle Schritte der
installationsanweisung in der
beschriebenen reihenfolge.
• Wenn ein DC-Freischalter verwendet wird,
muss dieser während der gesamten
installation in der position oFF verbleiben.

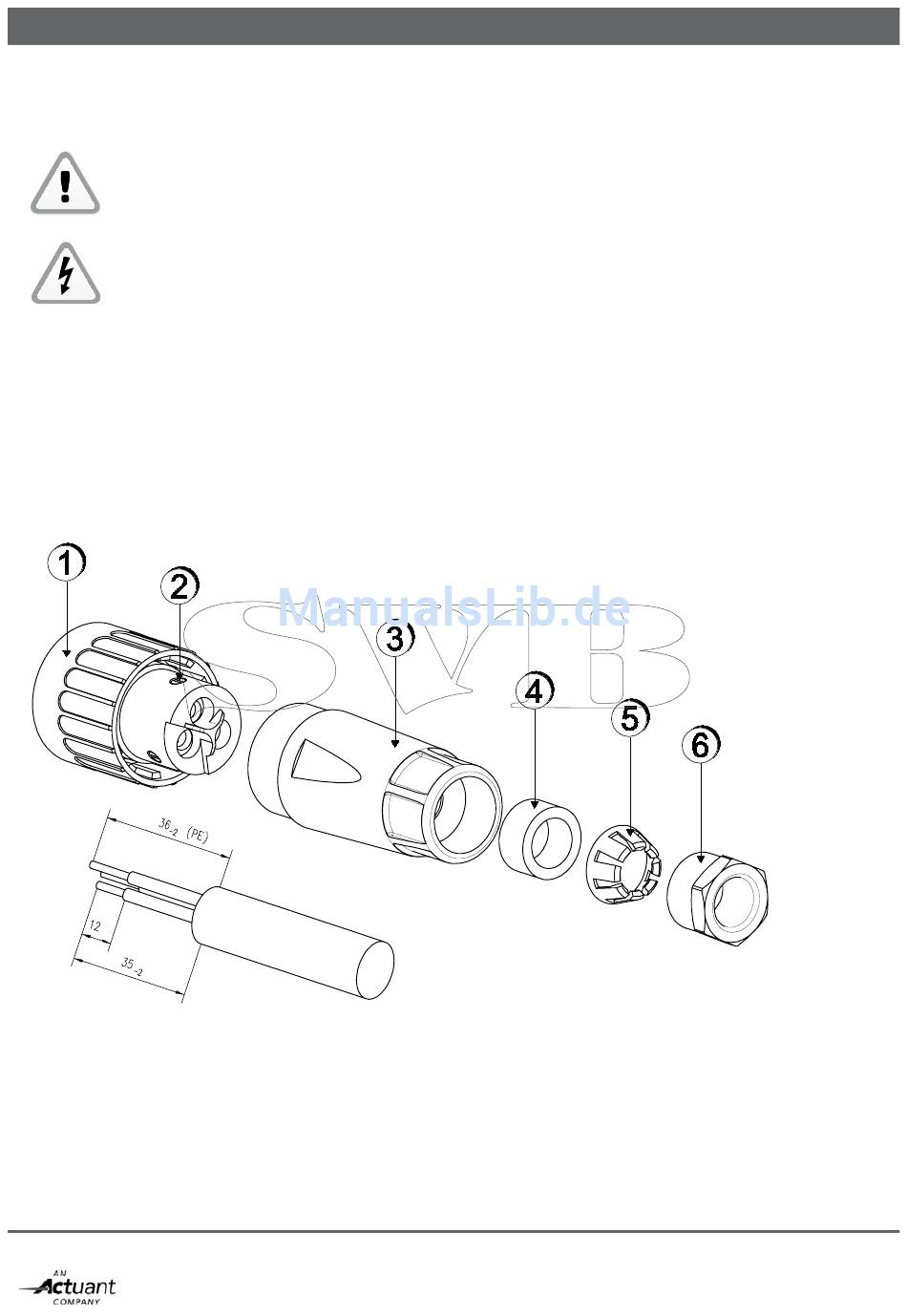

Abbildung 3-4: AC-Stecker
1. Buchseneinsatz mit Sicherungsring
2. pressenschnecke, max. Drehmoment 0,7 Nm
3. Steckerendgehäuse, max. Drehmoment 0,7 Nm
3.10 FÜR DIE INSTALLATION BENÖTIGTE DINGE
Stellen Sie sicher, dass Sie alle für die installation benötigten
Dinge haben:
• Den Sunmaster + die Halterung (enthalten)
• Acht Schrauben (mit Dübeln) zur Montage des Sunmaster.
Maximaler Durchmesser 5 mm. Verwenden Sie
Montagematerial, das für das gewicht des Sunmaster
ausreichend ist.
• Sechskantstiftschlüssel Nr. 4 zum Öffnen des Sunmaster-
anschlussfachs.
• AC-Stecker für den AC Anschluss
• M4 Schlüssel (Option)
• Ethernet Kabel (Option)
• RS 485 Kabel (Option)
3.11

AC-STECKER

Der SunMaster ES wird mit einem ac-Stecker geliefert,
der in den ac-anschluss passt. Der Stecker eignet sich für
anschluss-Durchmesser von bis zu 3x6 mm2. Die ac-
Verkabelung muss durch pg-Verschraubungsteile geführt
und dann entsprechend der abbildung weiter unten
angeschlossen werden.
Für Frankreich empfehlen wir zwecks Einhaltung der
örtlichen Vorschrift UTE c15-71
kabels mit einem Durchmesser von 10 mm2 zwischen dem
Energiezähler und der ac-Schutzvorrichtung (ac-Sicherung
und/oder Fehlerstrom-Schutzeinrichtung). Je nach Länge der
Leitung kann das kabelstück zwischen der ac-
Schutzvorrichtung und dem ac-Stecker des Wechselrichters
einen Durchmesser von 4mm2 oder 6mm2 haben.
4. Flanschdichtung
5. klemmring
6. kabel-Überwurfmutter, Drehmoment 1-2 Nm
die Verwendung eines
