1.4 DIE F & S-MONTAGE-SPANNVORRICHTUNG
Um alle Arbeiten an den SACHS-
Motoren
bequem
durchführen zu können, wurde
eine Montage-Spannvorrichtung
entwickelt, mit deren Hilfe alle
SACHS-Motoren zerlegt und wie-
der
zusammengebaut
können.
Das
Grundmodell
w i r d mit einer Spannpratze (s) in
den
Schraubstock
Die Dreh- und Kippmöglichkeit (d
u. k) dieser Vorrichtung gestattet
schnelles und übersichtliches Ar-
beiten. Durch den aufsteckbaren
Haltebügel mit Kette (h) läßt sich
das Abschrauben der Mutter vom
Magnetschwungrad und vom Ket-
tenrad leicht durchführen.
Die
Montage-Spannvorrichtung
0276 080 000 ist in i h r e r G r u n d f o r m
für den SACHS 100 Zweigang
geschaffen. Für den SACHS 100
mit Dreiganggetriebe w i r d am
Grundmodell ein Zusatzmontier-
bügel
Nr.
0278 013 005
schraubt
und
Schraube (g) M 6 x 20 und einem
Haltebolzen (f) mit Flügelmutter
M 8. Zum Anschrauben des Mo-
tors werden die beiden Spann-
bolzen (e) M 8 mit Muttern ver-
wendet.
und
sicher
werden
0276 080 000
eingespannt.
ange-
zwar
mit
einer

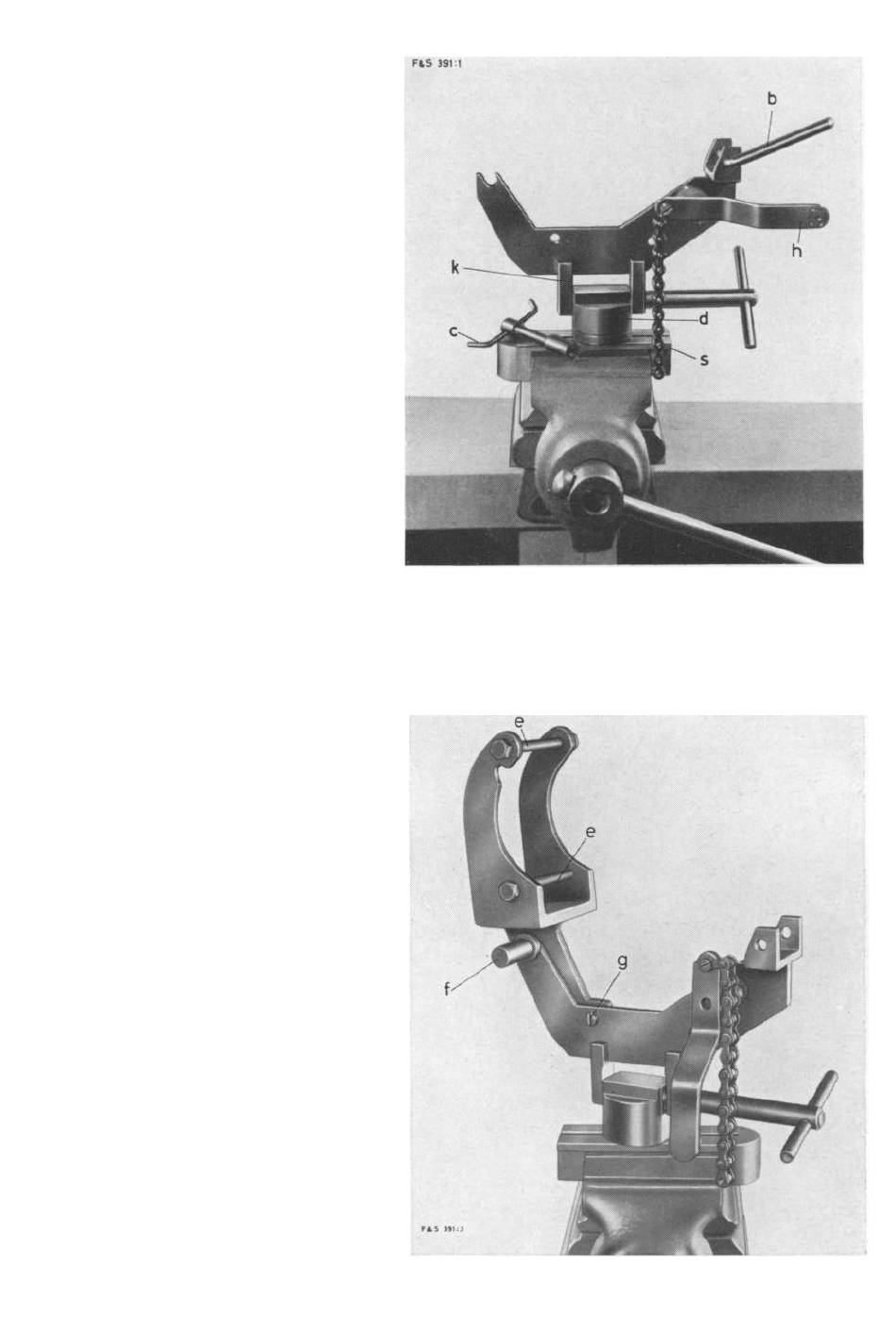

Bild 1
Bild 2
7
