3.2 ANTRIEBSKETTENRAD
Rechten
Gehäusedeckel
einem Schraubenzieher abschrau-
ben. Es sind 2 Schrauben M 6 x
55 und 1 Schraube M 6 x 65 zu
lösen. Dabei ist auf die beiden
Paßhülsen (a) zu achten. Halte-
bügel mit Kette (c) auf Haltebol-
zen aufstecken - Kette von links
nach rechts über das Kettenrad
legen. Jetzt w i r d die Mutter M 12
( d ) - A c h t u n g Linksgewinde - mit
Hilfe eines 19 mm Steckschlüs-
sels von der Hauptwelle abge-
schraubt.
Die
Federscheibe w i r d entfernt. An-
schließend w i r d der Haltebügel
mit Kette ebenfalls abgenommen.
Das Kettenrad w i r d nun mit Hilfe
des Abziehers 0276 011 005 (e) und
einem 22er Schlüssel abgezogen.
Dabei darf nicht vergessen wer-
den, vorher auf die W e l l e die
Schutzkappe 0676012000 (f) auf-
zustecken. Nach Abnahme des
Kettenrades ist die Scheibenfeder
(Keil) mit einem Seitenschneider
aus
der
Hauptwelle
nehmen.
mit
darunterliegende
herauszu-

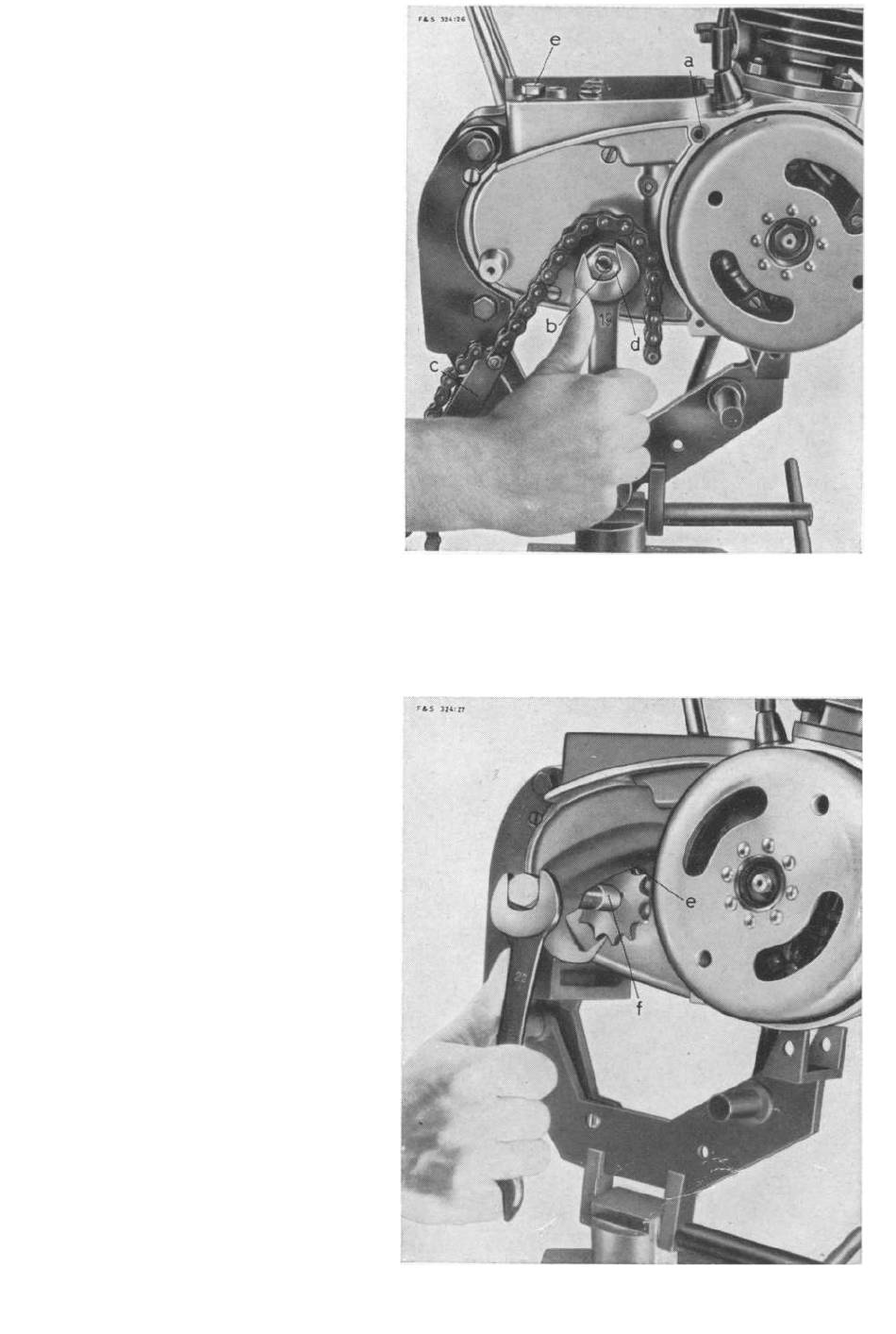

Bild 4
Bild 5
