4. ARBEITEN AN EINZELTEILEN
4.1 AUSWECHSELN DER ROLLEN- U N D SCHULTERLAGER-AUSSENRINGE
Gehäuse auf 6 0 - 7 0 ° Celsius anwärmen und Außenringe durch leichten Schlag mit
einem Gummihammer herausschlagen.
Vorteilhaft ist es, die neuen Außenringe bei gleicher Temperatur der Gehäuse-
hälften wieder einzupressen. Die Lager dürfen gegenseitig nicht vertauscht werden.
B e a c h t e : Vor dem Einlegen der Lagerrollen müssen die Außenringe bei erkal-
tetem Gehäuse nachgedrückt werden.

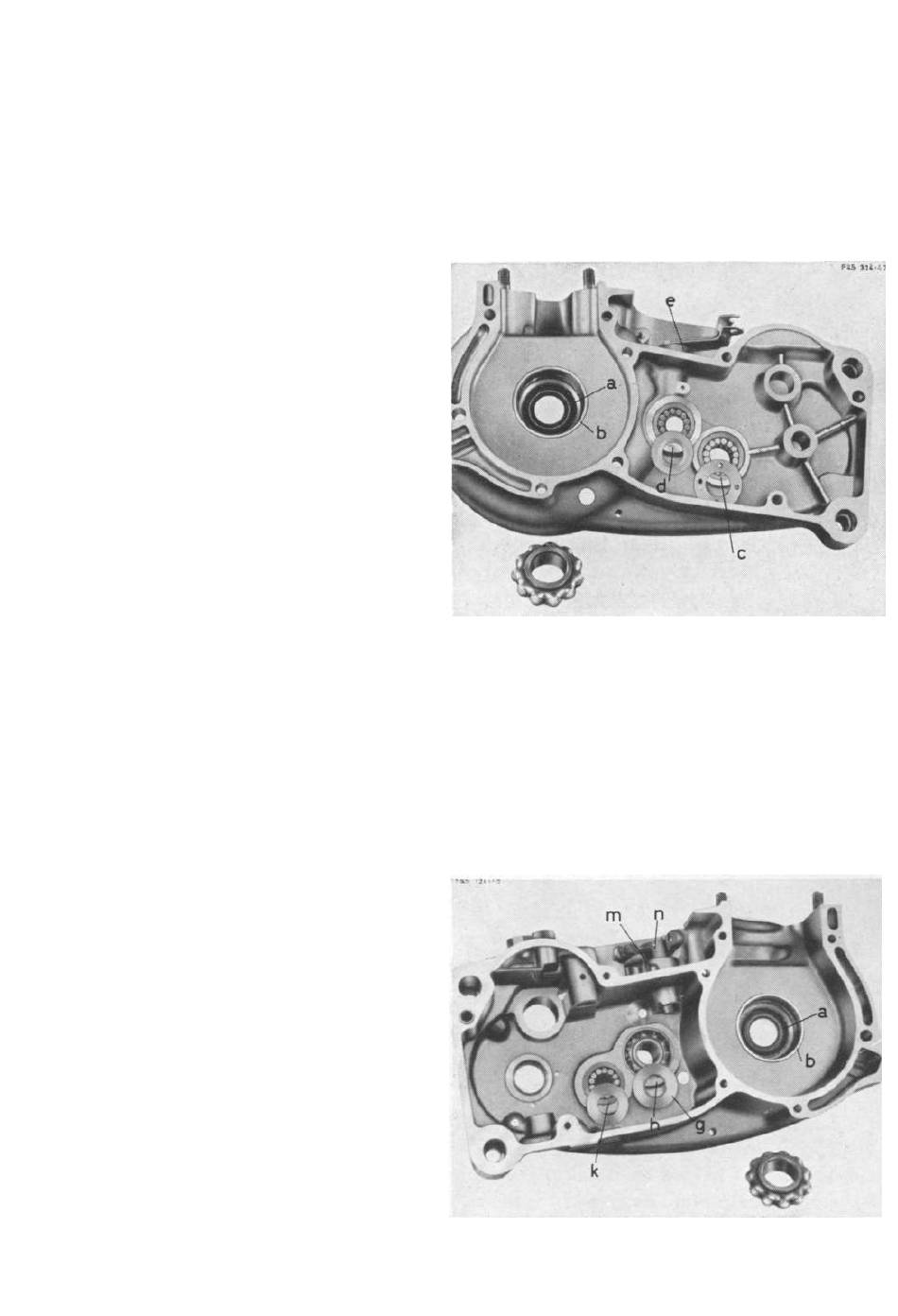

Gehäusehälfte-Magnetseite
L a g e r K u r b e l w e l l e
Bei gleicher Temperatur Simmer-
ring (a) und Schulterlager-Außen-
ring (b) nacheinander mit Hand-
presse einpressen.
L a g e r h a u p t w e l l e (c)
Dichtung, Zwischenscheibe
Rollenlager-Außenring - 8 mm
breit - nacheinander mit Hand-
presse einpressen. Anschließend
sind 15 Rollen 4 x 8 mm mit Heiß-
lagerfett einzulegen und mit der
Abdeckscheibe abzudecken.
L a g e r - V o r g e l e g e w e l l e (d)
Zwischenscheibe und Rollenlager-Außenring - 6 mm breit - mit Handpresse ein-
pressen; anschließend 13 Rollen 4 x 6 mm mit Heißlagerfett einlegen und mit
Abdeckscheibe abdecken.
K u p p l u n g s h e b e l (e)
Schutzkappe mit Dichtung (Lippe in Richtung Bohrung) eindrücken, Kupplungshebel
einführen und mit einem Kerbnagel mit unterlegter Gummischeibe feststellen.
Gehäusehälfte-Kupplungsseite
L a g e r H a u p t w e l l e (k)
siehe Gehäusehälfte-Magnetseite
L a g e r h a u p t w e l l e (k)
Zwischenscheibe und Rollenlager
Außenring - 6 mm breit - nach-
einander
mit
pressen, 13
Rollen
mit Heißlagerfett einlegen und
durch Abdeckscheibe abdecken.
L a g e r Vo rg e I e g e we 11 e (h)
Schulterlager - Außenring
kompletten Kugellaufbuchse ge-
hörend, mit Handpresse einpres-
und
Handpresse
ein-
4 x 6
mm
zur
Bild 25
Bild 26
17
