c) Anschließen der Automatikpistole PG 1-A
1. Pistolenkabel (1) mit dem 7poligen Stecker an den Anschluß "A Gun" auf der Rückseite
des Steuereinschubes anschließen.
2. Schlauch für die Spülluft (8) an den Spülluftausgang 1.4 und an die Pistole anschließen.
3. Pulverschlauch (6) an die Pistole und an den Injektor (5) anschließen.
4. Kabel (9 und 10) für externe Ansteuerung (falls vorhanden) gemäß beiliegendem Strom-
laufplan anschließen
A
Gun
9
1
1 Pistolenkabel
2 Netzkabel
3 Haupt-Druckluftverbindung
4 Förderluftschlauch
5 PI Injektor
6 Pulverschlauch
PGC 3
8
B
C
F1
F2
Mains connection
200-240 V: 0,50 AT
100-120 V: 1,00 AT
1.4
1.3
2
10
3
D
Type PGC 2
1.2
6 - 10 bar
87 - 145 PSI
1.1 IN
4
5
7 Zusatzluftschlauch
8 Spülluftschlauch
9 Signal externe Steuerung
Hochspannung Ein/Aus
10 Signal externe Steuerung
- Umschaltung Hand/Automatik)
- Pulverausstoß
- Hochspannung 0 – 95 kV

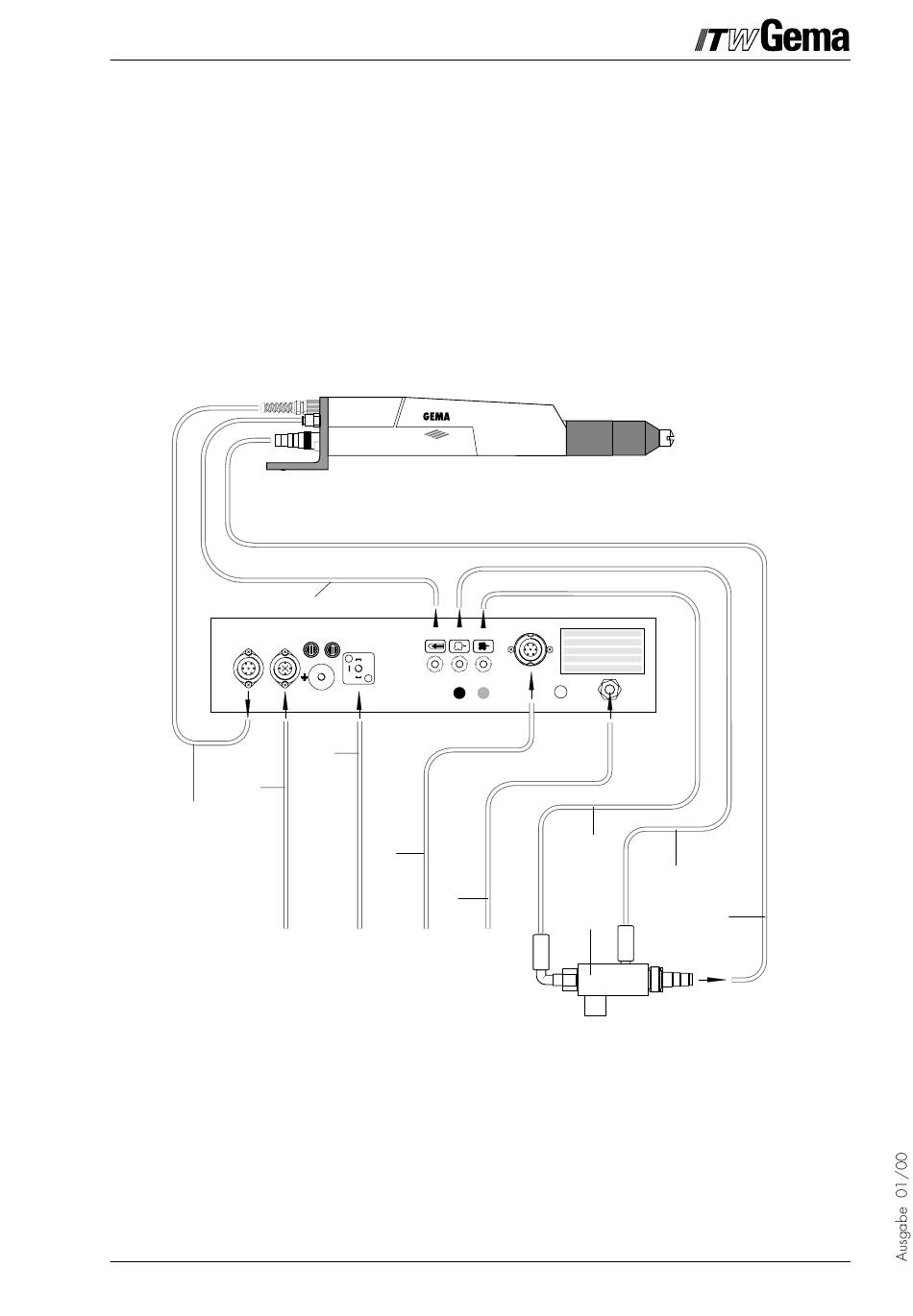

Abb. 6
