Verwandte Anleitungen für ITW Gema OptiPlus A1
Inhaltszusammenfassung für ITW Gema OptiPlus A1

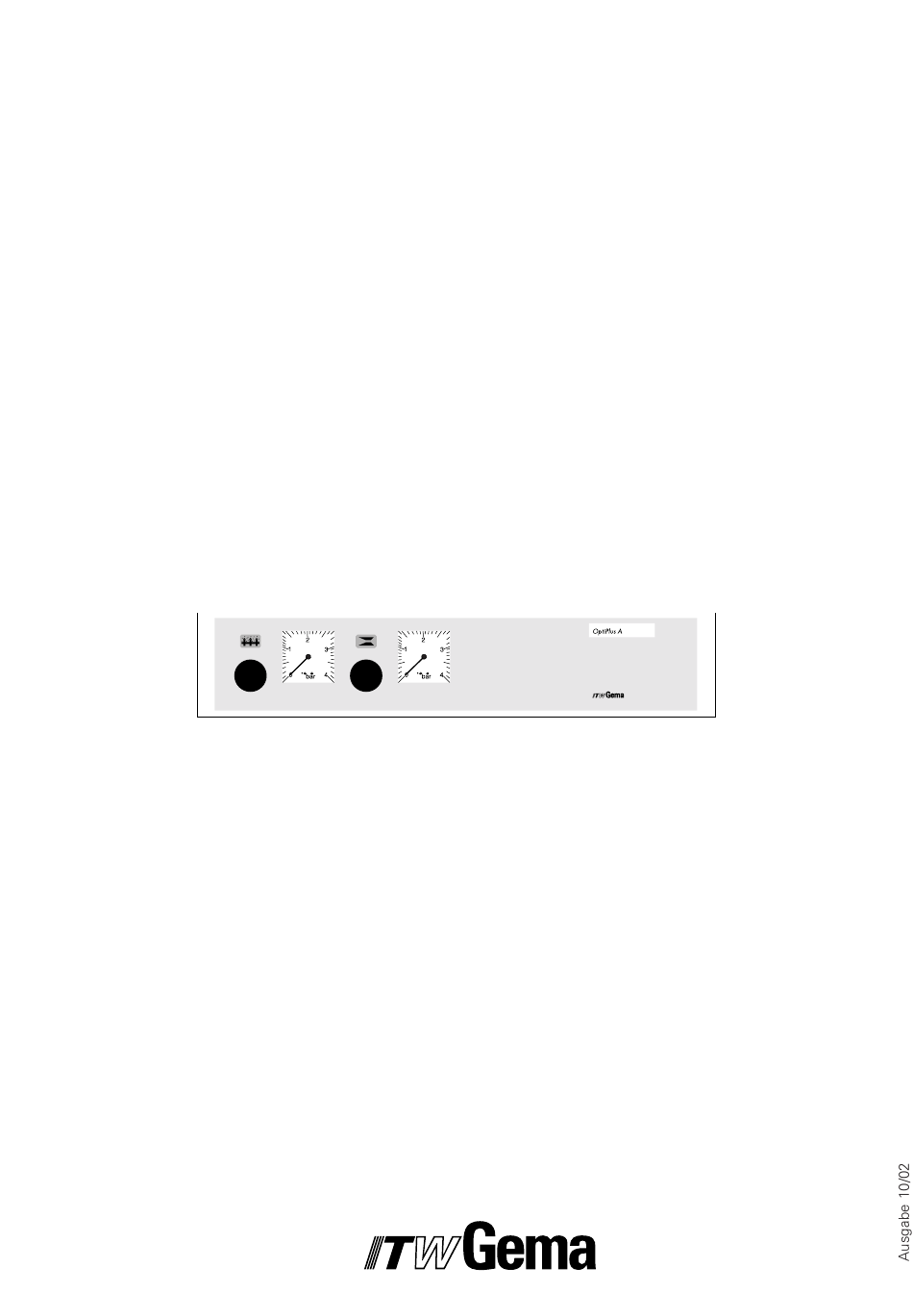

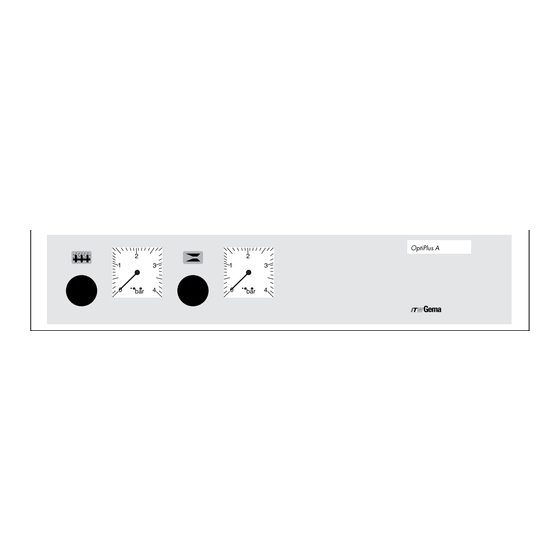

- Seite 1 Betriebsanleitung und Ersatzteilliste Fluidisiereinheit OptiPlus A1 (CA01) OptiPlus A1...
- Seite 2 OptiPlus A1...
- Seite 3 Fluidisiereinheit OptiPlus A1 ........
- Seite 4 OptiPlus A1...
- Seite 5 Fluidisiereinheit OptiPlus A1 Beschreibung Mit dem Einschub OptiPlus A1 wird separat die Fluidluft und die Luft zum Airmover reguliert. Die Vorfluidisierung wird automatisch durch das eingebaute Magnet- ventil gesteuert (Der Signal kommt von SPS, OptiMaster etc.). Der genaue Druck zur Vorfluidisierung kann am Druckregler im Gehäuse der Fluidisiereinheit OptiPlus A1 eingestellt werden.
- Seite 6 Die Fluidisierung kann wie folgt eingestellt werden: 1. Vorfluidisierung Wenn der OptiMaster eingeschaltet wird, öffnet das Hauptventil im Einschub OptiPlus A1, und Fluidisierluft strömt in den Pulverbehälter. Gleichzeitig steuert das Taktrelais K3 im OptiMaster die Vorfluidisierung für die eingestellte Zeit. Funktionen des Relais K3: T1 (0,15 - 0,7 sec.)
- Seite 7 Pulver mehr aus dem Pulverbehälter strömt. Wenn diese Einstellungen einmal gemacht wurden, können sie auch bei Arbeitsunterbrüchen belassen werden. Ein Rückstellen der einge- stellten Werte erübrigt sich damit. Airmover Verbindung (Rückansicht OptiPlus A1) 1.1 IN 1. Magnetventil-Kabel 5. Schlauch zum Airmover 2.
- Seite 8 Notizen: OptiPlus A1...
- Seite 9 Angaben: Typ und Fabrikations-Nr. Ihres Pulverbeschichtungsgerätes Bestell-Nr., Menge und Beschreibung jedes Ersatzteiles Beispiel: Typ OptiPlus A1, Fabrikations - Nr.: xxxx.xxxx Bestell - Nr.: 200 069, 1 Stück, Drehknopf Bei Bestellungen von Kabeln und Schläuchen muß immer die benötigte Länge angegeben werden.
- Seite 10 Fluidisiereinheit OptiPlus A1 Fluidisiereinheit OptiPlus A1 - komplett 381 381 (senza pos. 21-25, 27-28, 30-31) 1x Druckreduzierventil 241 369 2x Kontermutter - M14 x 1 mm 302 163 2x Drehknopf 200 069 2x Manometer - 0-4 bar 235 814 2x Befestigung für Manometer 340 030 3x Anschlussmuffe - 1/8"-ø...
- Seite 11 Fluidisiereinheit OptiPlus A1 24 23 22 OptiMaster Airmover 21 22 21 22 Fluid OptiMatic Abb. 4 OptiPlus A1...
- Seite 12 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für ITW Gema AG dar, und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten. Gedruckt in der Schweiz ITW Gema AG Mövenstrasse 17...
