Vorbereitung zur Inbetriebnahme
a) Spannungswahl durch Umlöten am Transformator
Vor Beginn der Arbeiten am Steuereinschub PGC 3 ist der Netz-
WARNUNG
stecker unbedingt auszuziehen!
Das PGC 3 Steuergerät ist für den Betrieb an 230 V vorgesehen.
Wird am Anwenderplatz eine andere Spannung benötigt, so ist gemäß folgender Beschrei-
bung die Litze am Transformator durch einen Elektriker umzulöten:
Wenn die Eingangsspannung mehr als 10% über der eingestellten
Spannung liegt, kann dies zu Beschädigungen führen. Eine Unter-
HINWEIS
spannung von mehr als 14% kann zu Funktionsstörungen führen.
1. Alle Elektro- bzw. Pneumatikverbindungen an der Rückseite des Steuereinschubes
entfernen.
2. Festhalteschraube an der Rückseite des PGC 3
Einschubgehäuses lösen.
3. Steuereinschub ganz herausziehen (und auf eine
saubere, ebene Fläche stellen.
Beim Herausziehen mit einer Hand
von hinten nachhelfen. Nicht an
WICHTIG
den Knöpfen ziehen!
4. Mit einem Kreuzschlitzschraubenzieher die beiden
Schrauben auf dem Deckel des Elektroteils lösen
und den Deckel vorsichtig entfernen.

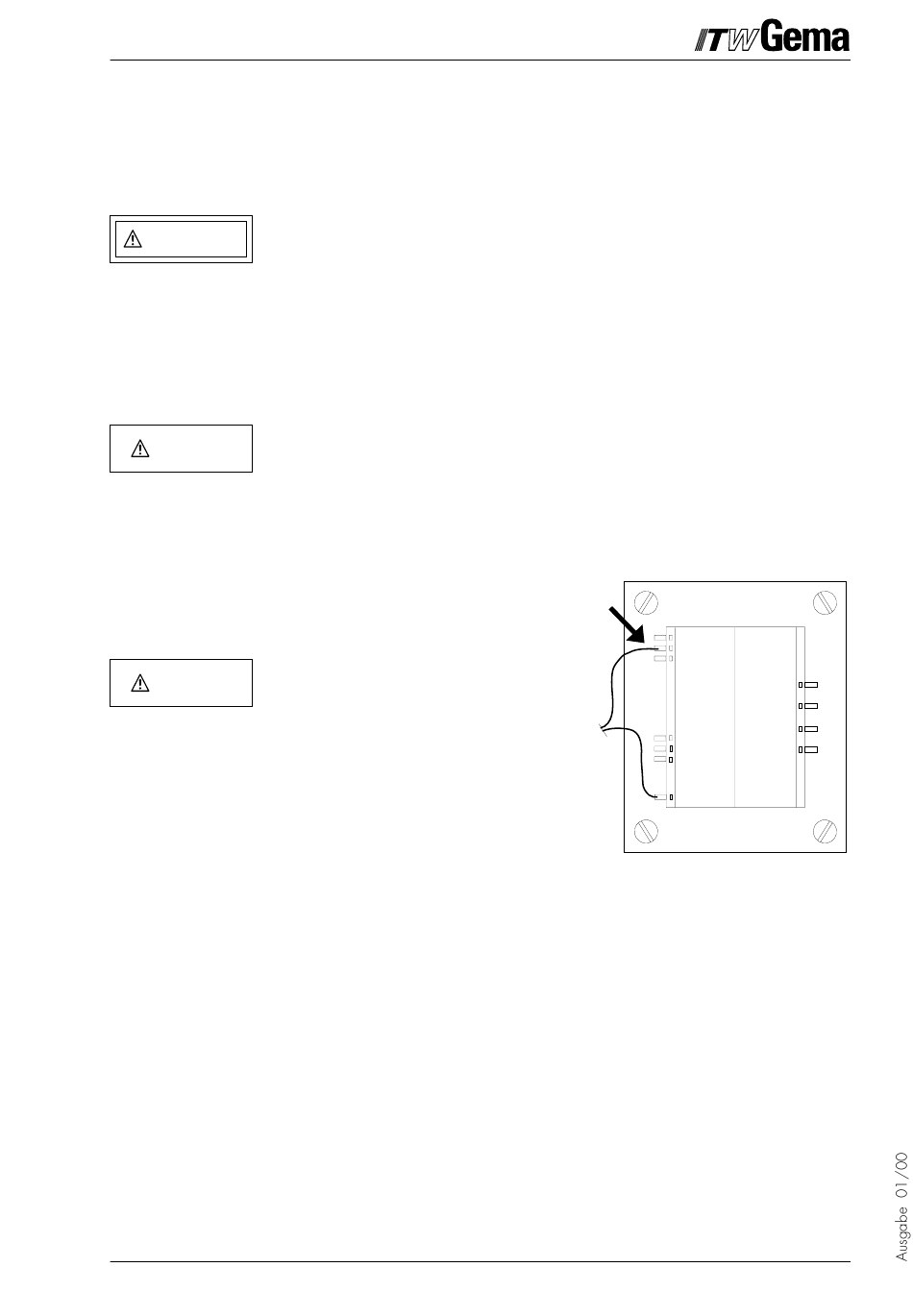

5. Die schwarze Litze vom Transformatorkontakt 230 V
ablöten und am Kontakt mit der gewünschten Span-
nung wieder anlöten. Die andere Litze vom Kontakt
0 V niemals ablöten.
6. Deckel des Elektroteils wieder schließen und fest-
schrauben. Beim Aufsetzen des Deckels auf die Gehäusedichtung achten!
7. Einschub wieder in den Schrank zurückschieben und die Festhalteschraube auf der
Rückseite anziehen.
8. Alle Verbindungen anschließen.
PGC 3
240
230
200
120
110
100
0
Abb. 4
5
