- Seite 1 Betriebsanleitung und Ersatzteilliste PTC 1 Pulver Transport Control PTC 1...
- Seite 2 PTC 1...
-
Seite 3: Inhaltsverzeichnis
PTC 1 Pulver Transport Control ........ - Seite 4 PTC 1...
-
Seite 5: Pulver-Transport -Steuerung Ptc

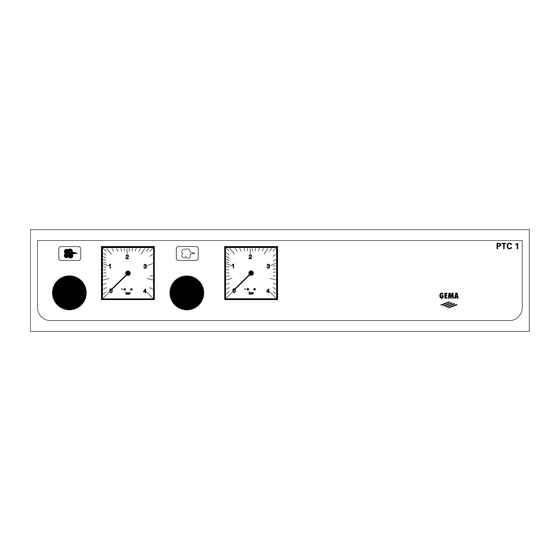

Verschlechterung des Abscheidegrades vom Multizyklon führen könnte. Die Pulverpumpen werden automatisch einzeln ein- und ausgeschaltet, wenn das Pulverniveau im Pulverbehälter des PTS unter ein bestimmtes Niveau sinkt. Frontansicht PTC 1 Pulver Transport Control 1. Förderleistung Regelknopf 3. "Leerlauf" Regelknopf 2. -
Seite 6: Pulver Transport System
Pulver Transport System Mit dem Einschalten der Kabine wird die Pneumatik (Y3- siehe "Pneumatikschema"), sowie die Siebmaschine eingeschaltet. Dadurch beginnt die Pulverpumpe an der Absaugstelle 1 mit einem Leerdruck abzusaugen. Die Absaugstellen 2 und 3 (Abb. 2) sind noch ausgeschal- tet. -
Seite 7: Ptc 1 Rückansicht (Schlauch-Anschlüsse)
PTC 1 Rückansicht (Schlauch-Anschlüsse) 1. Ausgang zur Absaugstelle 1 - Multizyklone 2. Ausgang zur Absaugstelle 2 (Fluidkanal - Option) 3. Ausgang zur Absaugstelle 3 (FPS Frisch-Pulver-System - Option) 4. Drucklufteingang Abb. 3 PTC 1... -
Seite 8: Ptc 1 Pneumatikschema
PTC 1 Pneumatikschema Hauptventil Drucklufteingang Leerlauf Transport Absaugstelle 1 Absaugstelle 2 Absaugstelle 3 Abb. 4. PTC 1... -
Seite 9: Ersatzteilliste
Ersatzteilliste Bestellen von Ersatzteilen Wenn Sie Ersatzteile für Ihr Pulverbeschichtungsgerät bestellen, benötigen wir folgende Angaben: 1. Typ und Fabrikations-Nr. Ihres Pulverbeschichtungsgerätes 2. Bestell-Nr., Menge und Beschreibung jedes Ersatzteiles Beispiel: 1. Typ PTC 1, Fabrikations - Nr. : xxxx.xxxx 2. Bestell - Nr.: 234 265, 1 Stück , Dichtung Bei Bestellungen von Kabeln und Schläuchen muß... -
Seite 10: Ptc 1 Pulver Transport Control
PTC 1 Pulver Transport Control Druckreduzierventil 241 369 Mutter 302 163 Regelknopf 200 069 Manometer 235 814 Manometer Halteplatte 340 030 Druckreduzierventil 242 250 Servo-Ventil (Y3) 242 241 Servo-Ventil (Y4) 242 233 Externer Luftausgang - 3/8" B.S.P. 202 975 Externer Lufteingang - 3/8" B.S.P. - Seite 11 PTC 1 Pulver Transport Control Abb. 5 PTC 1...
- Seite 12 Dokumentation PTC 1 © Copyright 1992 ITW Gema AG, CH-9015 St.Gallen. Alle technischen Produkte von ITW Gema AG werden ständig nach Erkenntnissen aus Forschung und Praxis weiterentwickelt. Die in dieser Dokumentation veröffentlichten Daten können daher ohne vorherige Ankündigung jederzeit geändert werden.
