Anschluß des Steuereinschubes PGC 3
Falls der Steuereinschub nicht bereits als Bestandteil einer APS-Anlage geliefert wurde, so
müssen nur noch wenige Kabel und Schläuche verbunden werden.
1. Den dicken, schwarzen Schlauch für die Druckluft von der Drucklufteinheit ADU oder
einem anderen Luftverteiler zum Eingang 1.1 IN (10) auf der Rückseite des Steuerein-
schubes verbinden.
2. Den roten Schlauch für die Förderluft zum entsprechenden Ausgang 1.2 (9) auf der
Rückseite des Steuereinschubes verbinden.
3. Den schwarzen Schlauch für die Zusatzluft zum entsprechenden Ausgang 1.3 (8) auf
der Rückseite des Steuereinschubes verbinden.
4. Den transparenten Schlauch für die Spülluft zum entsprechenden Ausgang 1.4 (7) auf
der Rückseite des Steuereinschubes verbinden.
5. Kabel von der externen Steuerung (SPS) am Anschluß D (11) und am Anschluß B (2)
anschliessen

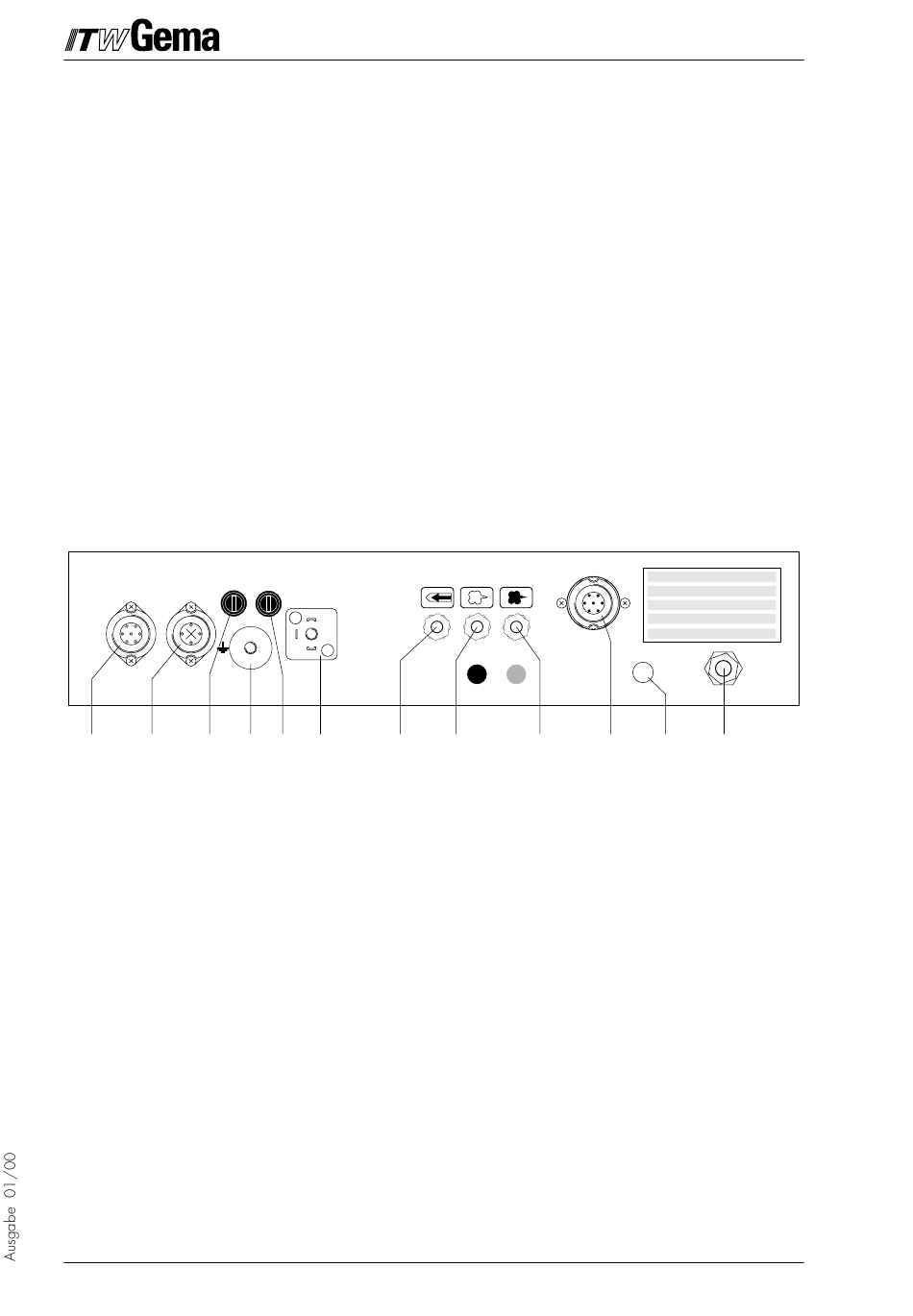

Anschlüsse auf der Rückseite des Steuereinschubes PGC 3
A
B
F1
Gun
200-240 V: 0,50 AT
100-120 V: 1,00 AT
1
2
3
1 Pistolen-Steckdose (A Gun)
2 Anschluß Magnetventilkabel (B) oder
externe Ansteuerung
3 Sicherungshalter - F1
4 Erdungskabelanschluß
5 Sicherungshalter - F2 (nur in N. Amerika)
6 Netzkabel (C)
4
C
F2
Mains connection
4
5
6
7
Abb. 3
D
1.4
1.3
1.2
8
9
11
7 Spülluftanschluß (1.4)
8 Zusatzluftanschluß (1.3)
9 Förderluftanschluß (1.2)
10 Druckluft Einspeisung (1.1 IN)
11 Anschluß externe Ansteuerung
SPS (D)
12 Serviceöffnung
Type PGC 2
6 - 10 bar
87 - 145 PSI
1.1 IN
12
10
PGC 3
