probst RGV-9/9 Betriebsanleitung Seite 17

Einstellungen
5 Einstellungen

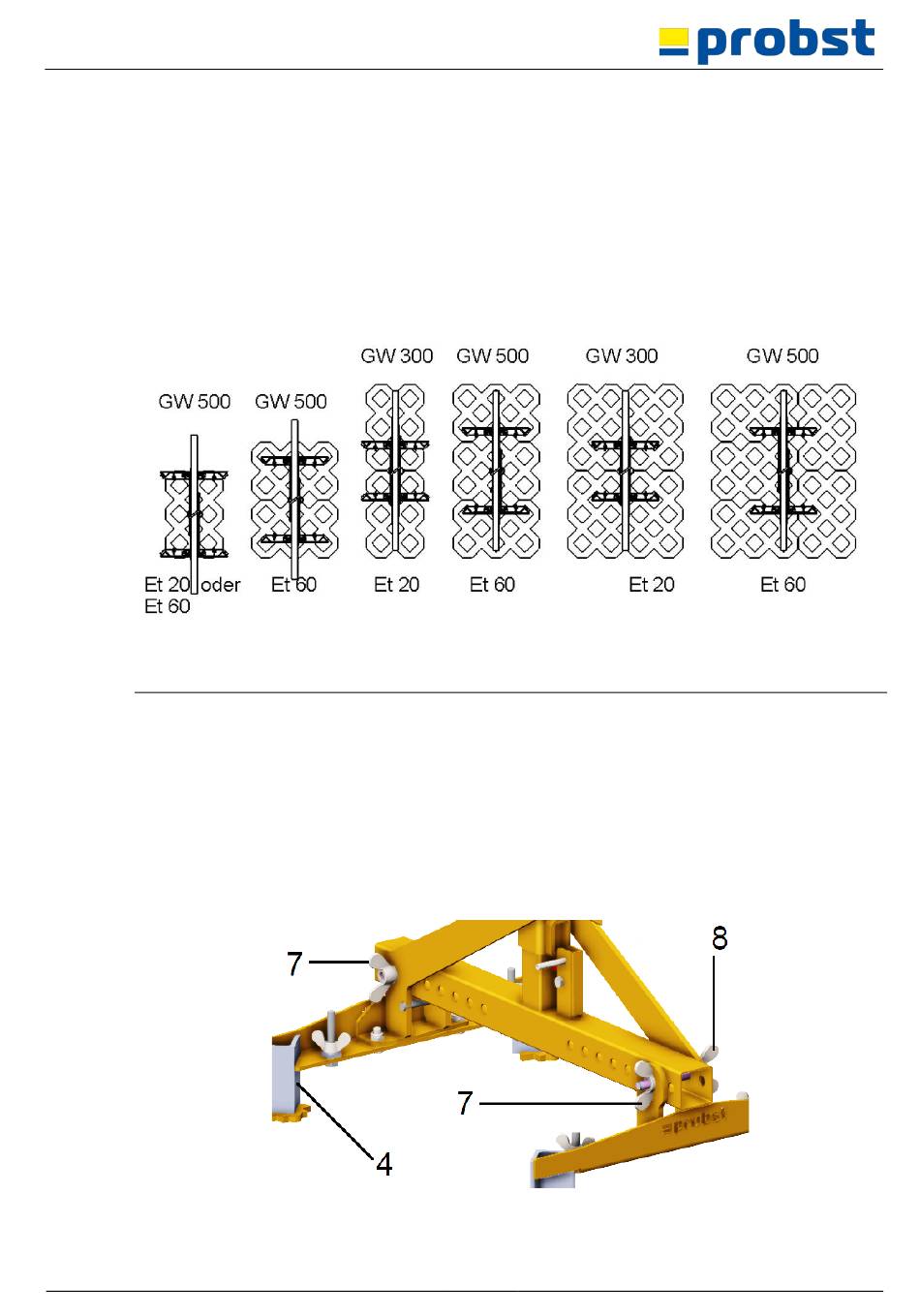

5.1 Einstellung Eintauchtiefe/Greifbereich
Die abgebildeten Greifgüter (Rasengittersteine) können in nur zwei Versteckungsbohrungen (jeweils 4.
Loch von innen) für einen Greifbereich/Greifweite (GW) von ca. 300 mm und Versteckungsbohrungen
(jeweils 7. Loch von innen) für eine Greifbereich/Greifweite (GW) von ca. 500mm gegriffen werden (→
Abb. 1).
Zusätzlich kann die „Eintauchtiefe E (Et)" der Greifbacken am Adapter (4) verändert werden, die je nach
aufzunehmenden Greifgütern (Rasengittersteine) eingestellt werden muss (→ Abb. 3).
GW = Greifweite/Greifbereich
Et = Eintauchtiefe E
•
Durch die Anpassung der Adapter mit Greifbacken (4) kann das Gerät zum Heben von
unterschiedlichen Größen von Greifgütern verwendet werden.
•
Die Anpassung des Greifbereichs/Greifweite (GW) wird folgendermaßen durchgeführt:
•
Das Gerät auf dem Boden abstellen, Flügelmuttern (7) lösen und dann Flügelschrauben (8)
herausziehen.
•
Adapter mit Greifbacken (4) verschieben, bis der Greifbereich/Greifweite (GW) auf das Greifgut
entsprechend eingestellt ist, dabei beachten, dass beide Adapter mit Greifbacken (4) symmetrisch
(zur Mittelachse des Gerätes) angeordnet sind.
•
Flügelschrauben (8) in die entsprechenden Versteckungsbohrungen stecken und dann wieder mit
Flügelmuttern (7) sichern.
53100436 / 43101738
Abb. 1
Abb. 2
13 / 21 DE
