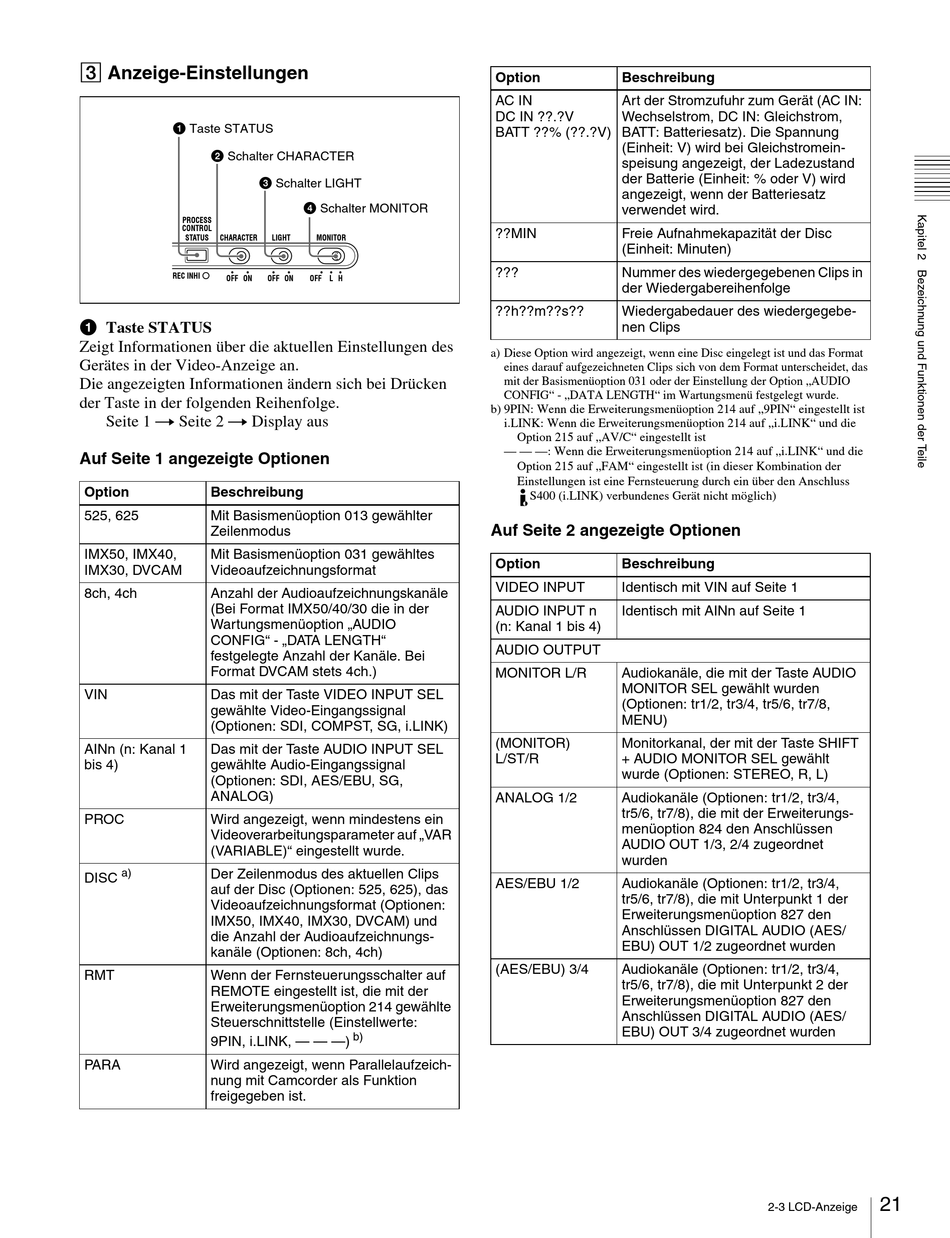

3 Anzeige-Einstellungen
1 Taste STATUS
2 Schalter CHARACTER
3 Schalter LIGHT
PROCESS
CONTROL
STATUS CHARACTER
REC INHI
OFF ON
a Taste STATUS
Zeigt Informationen über die aktuellen Einstellungen des
Gerätes in der Video-Anzeige an.
Die angezeigten Informationen ändern sich bei Drücken
der Taste in der folgenden Reihenfolge.
Seite 1 t Seite 2 t Display aus
Auf Seite 1 angezeigte Optionen
Option Beschreibung
525, 625 Mit Basismenüoption 013 gewählter
Zeilenmodus
IMX50, IMX40, Mit Basismenüoption 031 gewähltes
IMX30, DVCAM Videoaufzeichnungsformat
8ch, 4ch Anzahl der Audioaufzeichnungskanäle
(Bei Format IMX50/40/30 die in der
Wartungsmenüoption „AUDIO
CONFIG" - „DATA LENGTH"
festgelegte Anzahl der Kanäle. Bei
Format DVCAM stets 4ch.)
VIN Das mit der Taste VIDEO INPUT SEL
gewählte Video-Eingangssignal
(Optionen: SDI, COMPST, SG, i.LINK)
AINn (n: Kanal 1 Das mit der Taste AUDIO INPUT SEL
bis 4) gewählte Audio-Eingangssignal
(Optionen: SDI, AES/EBU, SG,
ANALOG)
PROC Wird angezeigt, wenn mindestens ein
Videoverarbeitungsparameter auf „VAR
(VARIABLE)" eingestellt wurde.
a) Der Zeilenmodus des aktuellen Clips
DISC
auf der Disc (Optionen: 525, 625), das
Videoaufzeichnungsformat (Optionen:
IMX50, IMX40, IMX30, DVCAM) und
die Anzahl der Audioaufzeichnungs-
kanäle (Optionen: 8ch, 4ch)
RMT Wenn der Fernsteuerungsschalter auf
REMOTE eingestellt ist, die mit der
Erweiterungsmenüoption 214 gewählte
Steuerschnittstelle (Einstellwerte:
9PIN, i.LINK, — — —)
PARA Wird angezeigt, wenn Parallelaufzeich-
nung mit Camcorder als Funktion
freigegeben ist.
4 Schalter MONITOR
LIGHT MONITOR
OFF ON OFF L H
b)
Option Beschreibung
AC IN Art der Stromzufuhr zum Gerät (AC IN:
DC IN ??.?V Wechselstrom, DC IN: Gleichstrom,
BATT ??% (??.?V) BATT: Batteriesatz). Die Spannung
(Einheit: V) wird bei Gleichstromein-
speisung angezeigt, der Ladezustand
der Batterie (Einheit: % oder V) wird
angezeigt, wenn der Batteriesatz
verwendet wird.
??MIN Freie Aufnahmekapazität der Disc
(Einheit: Minuten)
??? Nummer des wiedergegebenen Clips in
der Wiedergabereihenfolge
??h??m??s?? Wiedergabedauer des wiedergegebe-
nen Clips
a) Diese Option wird angezeigt, wenn eine Disc eingelegt ist und das Format
eines darauf aufgezeichneten Clips sich von dem Format unterscheidet, das
mit der Basismenüoption 031 oder der Einstellung der Option „AUDIO
CONFIG" - „DATA LENGTH" im Wartungsmenü festgelegt wurde.
b) 9PIN: Wenn die Erweiterungsmenüoption 214 auf „9PIN" eingestellt ist
i.LINK: Wenn die Erweiterungsmenüoption 214 auf „i.LINK" und die
Option 215 auf „AV/C" eingestellt ist
— — —: Wenn die Erweiterungsmenüoption 214 auf „i.LINK" und die
Option 215 auf „FAM" eingestellt ist (in dieser Kombination der
Einstellungen ist eine Fernsteuerung durch ein über den Anschluss
S400 (i.LINK) verbundenes Gerät nicht möglich)
Auf Seite 2 angezeigte Optionen
Option Beschreibung
VIDEO INPUT Identisch mit VIN auf Seite 1
AUDIO INPUT n Identisch mit AINn auf Seite 1
(n: Kanal 1 bis 4)
AUDIO OUTPUT
MONITOR L/R Audiokanäle, die mit der Taste AUDIO
MONITOR SEL gewählt wurden
(Optionen: tr1/2, tr3/4, tr5/6, tr7/8,
MENU)
(MONITOR) Monitorkanal, der mit der Taste SHIFT
L/ST/R + AUDIO MONITOR SEL gewählt
wurde (Optionen: STEREO, R, L)
ANALOG 1/2 Audiokanäle (Optionen: tr1/2, tr3/4,
tr5/6, tr7/8), die mit der Erweiterungs-
menüoption 824 den Anschlüssen
AUDIO OUT 1/3, 2/4 zugeordnet
wurden
AES/EBU 1/2 Audiokanäle (Optionen: tr1/2, tr3/4,
tr5/6, tr7/8), die mit Unterpunkt 1 der
Erweiterungsmenüoption 827 den
Anschlüssen DIGITAL AUDIO (AES/
EBU) OUT 1/2 zugeordnet wurden
(AES/EBU) 3/4 Audiokanäle (Optionen: tr1/2, tr3/4,
tr5/6, tr7/8), die mit Unterpunkt 2 der
Erweiterungsmenüoption 827 den
Anschlüssen DIGITAL AUDIO (AES/
EBU) OUT 3/4 zugeordnet wurden
21
2-3 LCD-Anzeige
