d Anzeige KEY INHI (Tastensperre)
Leuchtet auf, wenn KEY INHI eingeschaltet und in der
Erweiterungsmenüoption 118 „KEY INHIBIT" entweder
auf „MON./INPUT SEL" oder „CONTROL PANEL" auf
„dis" eingestellt ist.
e Anzeige REC INHI (Aufnahmesperre)
Diese Anzeige leuchtet in den folgenden Fällen.
• Wenn eine Disc geladen wird, die keine Aufzeichnung
ermöglicht.
• Wenn die Erweiterungsmenüoption 310 „REC
INHIBIT" auf „on" eingestellt ist.
• Wenn das Format des auf der Disc aufgezeichneten Teils
nicht mit den Einstellungen des PDW-R1 (Anzahl der
aufgezeichneten Kanäle, TV-System (Auswahl 525/
625) und Aufzeichnungsformat (Auswahl DVCAM/
IMX50/IMX40/IMX30)) nicht übereinstimmt.

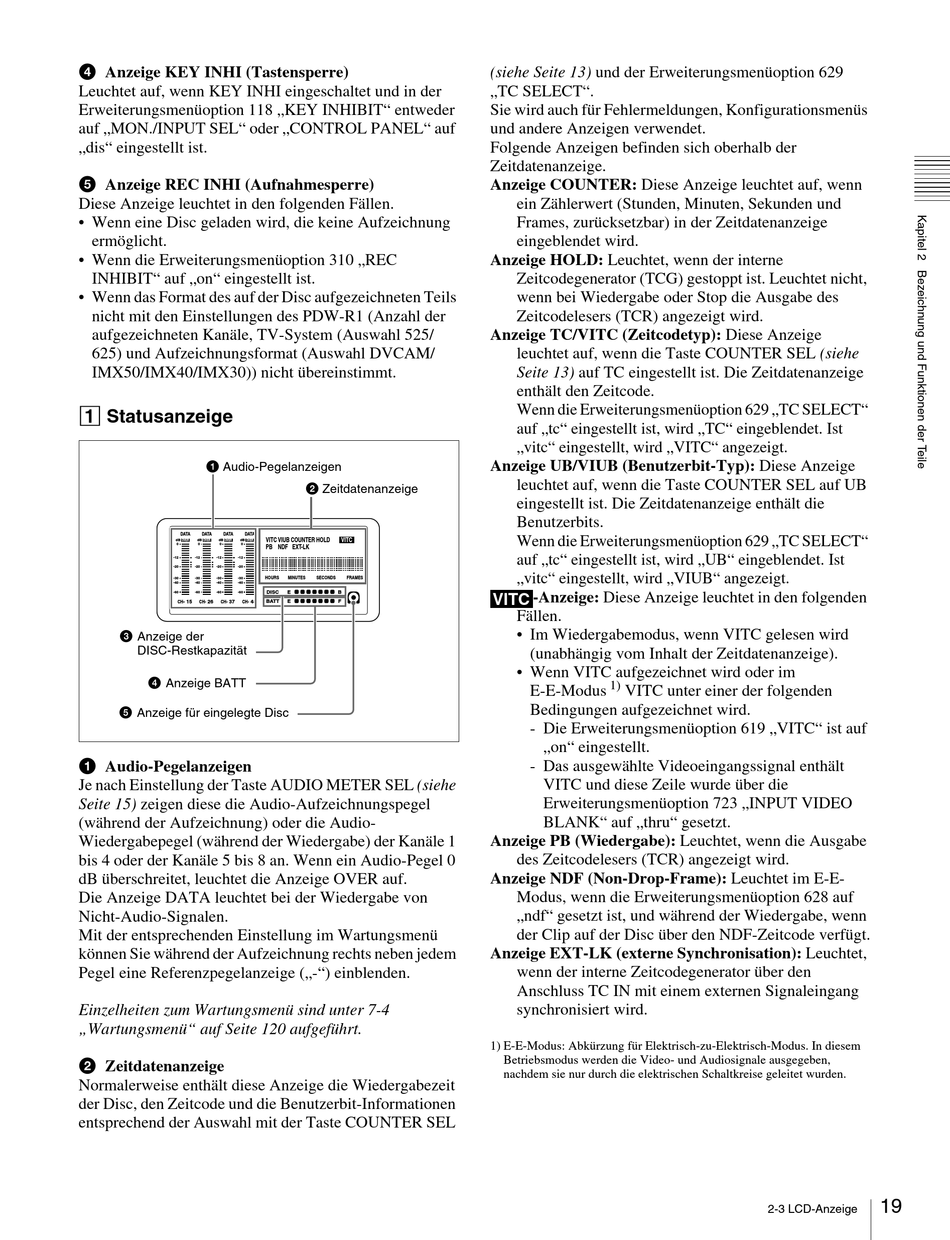

1 Statusanzeige

1 Audio-Pegelanzeigen
DATA DATA DATA DATA
dB OVER dB OVER dB OVER dB OVER
0 0 0 0
-12 -12 -12 -12
-20 -20 -20 -20
-30 -30 -30 -30
-40 -40 -40 -40
-60 -60 -60 -60
CH- 15 CH- 26 CH- 37 CH- 48
3 Anzeige der
DISC-Restkapazität
4 Anzeige BATT
5 Anzeige für eingelegte Disc
a Audio-Pegelanzeigen
Je nach Einstellung der Taste AUDIO METER SEL (siehe
Seite 15) zeigen diese die Audio-Aufzeichnungspegel
(während der Aufzeichnung) oder die Audio-
Wiedergabepegel (während der Wiedergabe) der Kanäle 1
bis 4 oder der Kanäle 5 bis 8 an. Wenn ein Audio-Pegel 0
dB überschreitet, leuchtet die Anzeige OVER auf.
Die Anzeige DATA leuchtet bei der Wiedergabe von
Nicht-Audio-Signalen.
Mit der entsprechenden Einstellung im Wartungsmenü
können Sie während der Aufzeichnung rechts neben jedem
Pegel eine Referenzpegelanzeige („-") einblenden.
Einzelheiten zum Wartungsmenü sind unter 7-4
„Wartungsmenü" auf Seite 120 aufgeführt.
b Zeitdatenanzeige
Normalerweise enthält diese Anzeige die Wiedergabezeit
der Disc, den Zeitcode und die Benutzerbit-Informationen
entsprechend der Auswahl mit der Taste COUNTER SEL
2 Zeitdatenanzeige
VITC VIUB COUNTER HOLD VITC
PB NDF EXT-LK
HOURS MINUTES SECONDS FRAMES
DISC E B
BATT E F
(siehe Seite 13) und der Erweiterungsmenüoption 629
„TC SELECT".
Sie wird auch für Fehlermeldungen, Konfigurationsmenüs
und andere Anzeigen verwendet.
Folgende Anzeigen befinden sich oberhalb der
Zeitdatenanzeige.
Anzeige COUNTER: Diese Anzeige leuchtet auf, wenn
ein Zählerwert (Stunden, Minuten, Sekunden und
Frames, zurücksetzbar) in der Zeitdatenanzeige
eingeblendet wird.
Anzeige HOLD: Leuchtet, wenn der interne
Zeitcodegenerator (TCG) gestoppt ist. Leuchtet nicht,
wenn bei Wiedergabe oder Stop die Ausgabe des
Zeitcodelesers (TCR) angezeigt wird.
Anzeige TC/VITC (Zeitcodetyp): Diese Anzeige
leuchtet auf, wenn die Taste COUNTER SEL (siehe
Seite 13) auf TC eingestellt ist. Die Zeitdatenanzeige
enthält den Zeitcode.
Wenn die Erweiterungsmenüoption 629 „TC SELECT"
auf „tc" eingestellt ist, wird „TC" eingeblendet. Ist
„vitc" eingestellt, wird „VITC" angezeigt.
Anzeige UB/VIUB (Benutzerbit-Typ): Diese Anzeige
leuchtet auf, wenn die Taste COUNTER SEL auf UB
eingestellt ist. Die Zeitdatenanzeige enthält die
Benutzerbits.
Wenn die Erweiterungsmenüoption 629 „TC SELECT"
auf „tc" eingestellt ist, wird „UB" eingeblendet. Ist
„vitc" eingestellt, wird „VIUB" angezeigt.
-Anzeige: Diese Anzeige leuchtet in den folgenden
VITC
Fällen.
• Im Wiedergabemodus, wenn VITC gelesen wird
(unabhängig vom Inhalt der Zeitdatenanzeige).
• Wenn VITC aufgezeichnet wird oder im
1)
E-E-Modus VITC unter einer der folgenden
Bedingungen aufgezeichnet wird.
- Die Erweiterungsmenüoption 619 „VITC" ist auf
„on" eingestellt.
- Das ausgewählte Videoeingangssignal enthält
VITC und diese Zeile wurde über die
Erweiterungsmenüoption 723 „INPUT VIDEO
BLANK" auf „thru" gesetzt.
Anzeige PB (Wiedergabe): Leuchtet, wenn die Ausgabe
des Zeitcodelesers (TCR) angezeigt wird.
Anzeige NDF (Non-Drop-Frame): Leuchtet im E-E-
Modus, wenn die Erweiterungsmenüoption 628 auf
„ndf" gesetzt ist, und während der Wiedergabe, wenn
der Clip auf der Disc über den NDF-Zeitcode verfügt.
Anzeige EXT-LK (externe Synchronisation): Leuchtet,
wenn der interne Zeitcodegenerator über den
Anschluss TC IN mit einem externen Signaleingang
synchronisiert wird.
1) E-E-Modus: Abkürzung für Elektrisch-zu-Elektrisch-Modus. In diesem
Betriebsmodus werden die Video- und Audiosignale ausgegeben,
nachdem sie nur durch die elektrischen Schaltkreise geleitet wurden.
19
2-3 LCD-Anzeige
