Einbaulage
HINWEIS!
Der Einbau von OPT/i Gasregler wird nachfolgend mit der rechten SB 60i R
Geräteausführung dargestellt.
Bei der linken SB 60i R Geräteausführung funktioniert der Einbau gleich, allerdings
befinden sich die relevanten Komponenten/Anschlüsse an unterschiedlichen Positionen.
Die Kern-Arbeitsschritte sind immer gleich:
1
2
3
4
5
Details zum Einbau dem nachfolgenden Abschnitt entnehmen.
18
im Gerät eingebautes Gas-Magnetventil entfernen
neues Gas-Magnetventil einbauen
Gassensor einbauen
IN-Anschluss des Gassensors mittels Gasschlauch mit Gas-Magnetventil verbinden
OUT-Anschluss des Gassensors mittels Gasschlauch dem Anschluss Schweißbren-
ner (FSC) verbinden

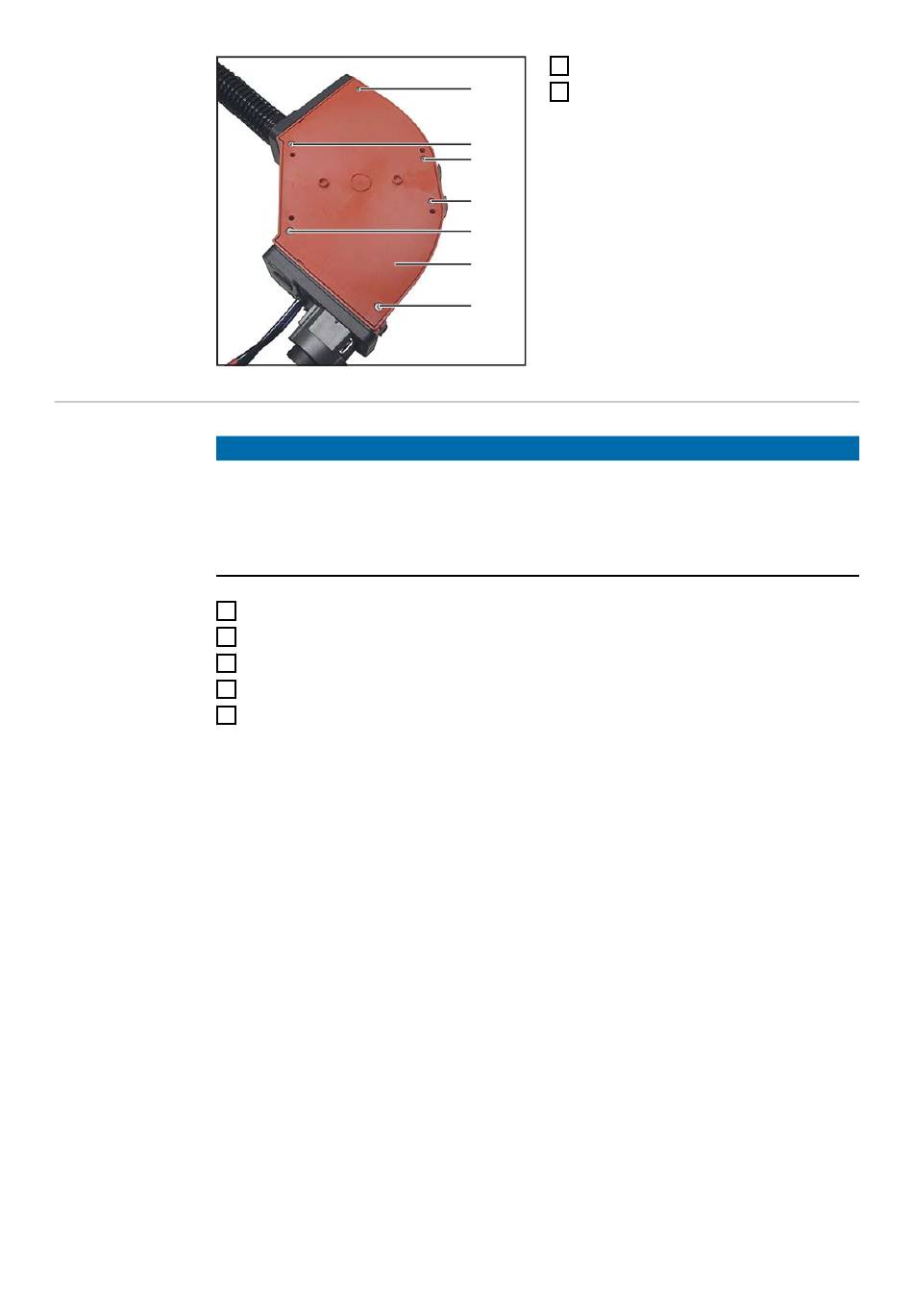

6 Schrauben TX25 (1) lösen
4
(1)
Abdeckung (2) abnehmen
5
(1)
(1)
(1)
(2)
(1)
