Vorbereitung
1
2
3
4
5
Einbauübersicht
OPT/i Gasregler kann in die nachfolgenden Geräte eingebaut werden:
-
-
HINWEIS!
Der Einbau von OPT/i Gasregler wird nachfolgend mit dem WF 25i R dargestellt.
Bei den anderen kompatiblen Geräten funktioniert der Einbau gleich, allerdings befinden
sich die relevanten Komponenten/Anschlüsse in den einzelnen Geräten teilweise an
unterschiedlichen Positionen. Die Kern-Arbeitsschritte sind immer gleich:
1
2
3
4
5
Details zum Einbau dem nachfolgenden Abschnitt entnehmen.
Übersicht, OPT/i Gasregler korrekt eingebaut:
(1)
(1)

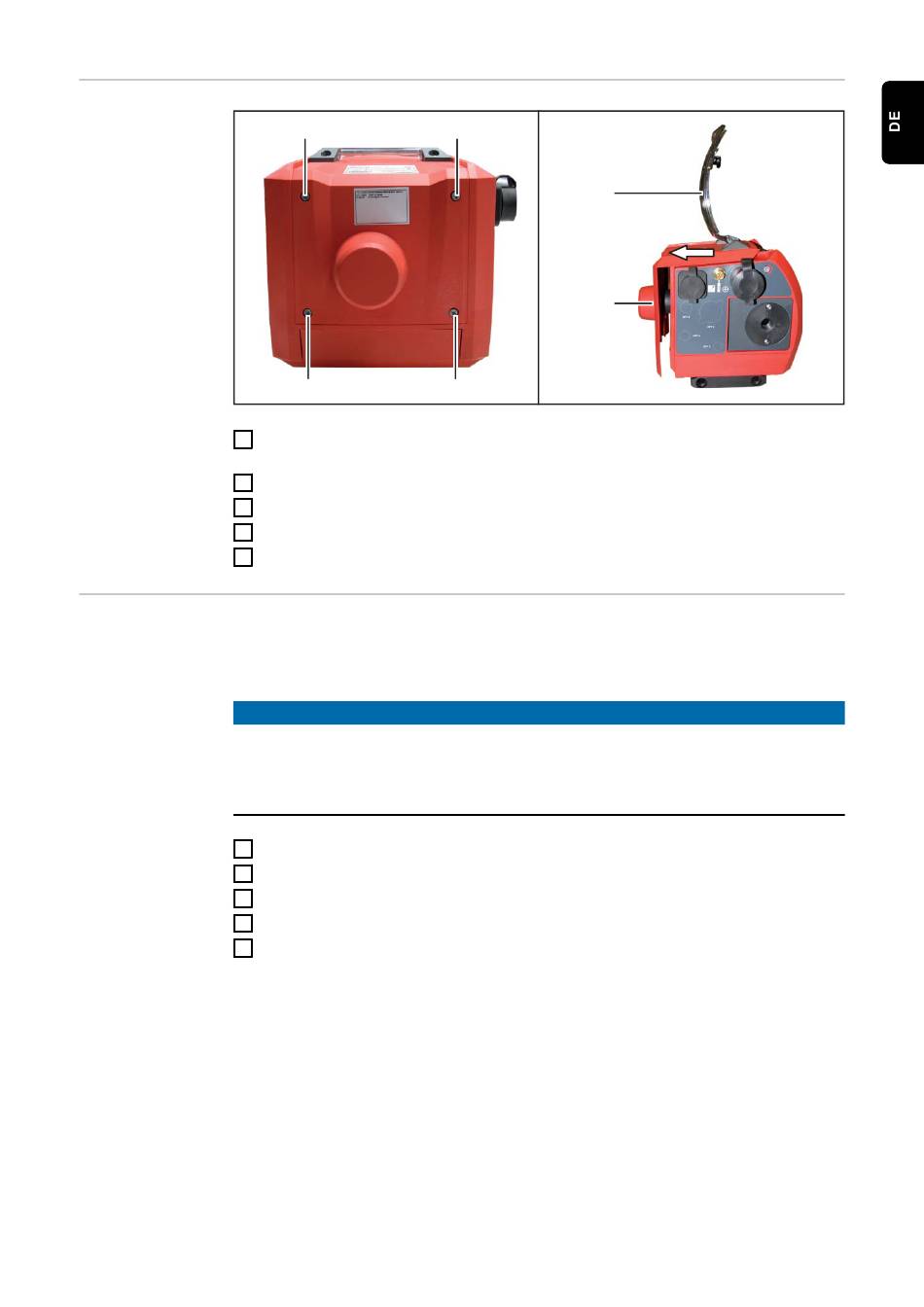

Sämtliche Verbindungen des Gerätes von allen anderen Systemkomponenten tren-
nen
Gerät auf einer geeigneten Unterlage ablegen
4 Schrauben TX 20 (1) lösen
Abdeckung (2) öffnen
Gehäuseabdeckung (3) wie abgebildet vom Gerät abziehen
alle Varianten der Roboter-Drahtvorschübe WF 15/25/30i R
alle Varianten der SplitBox SB 500i R
im Gerät eingebautes Gas-Magnetventil entfernen
neues Gas-Magnetventil einbauen
Gassensor einbauen
OUT-Anschluss des Gassensors mittels Gasschlauch mit Motorplatte verbinden
IN-Anschluss des Gassensors mittels Gasschlauch mit Gas-Magnetventil verbinden
(1)
(2)
(3)
(1)
11
