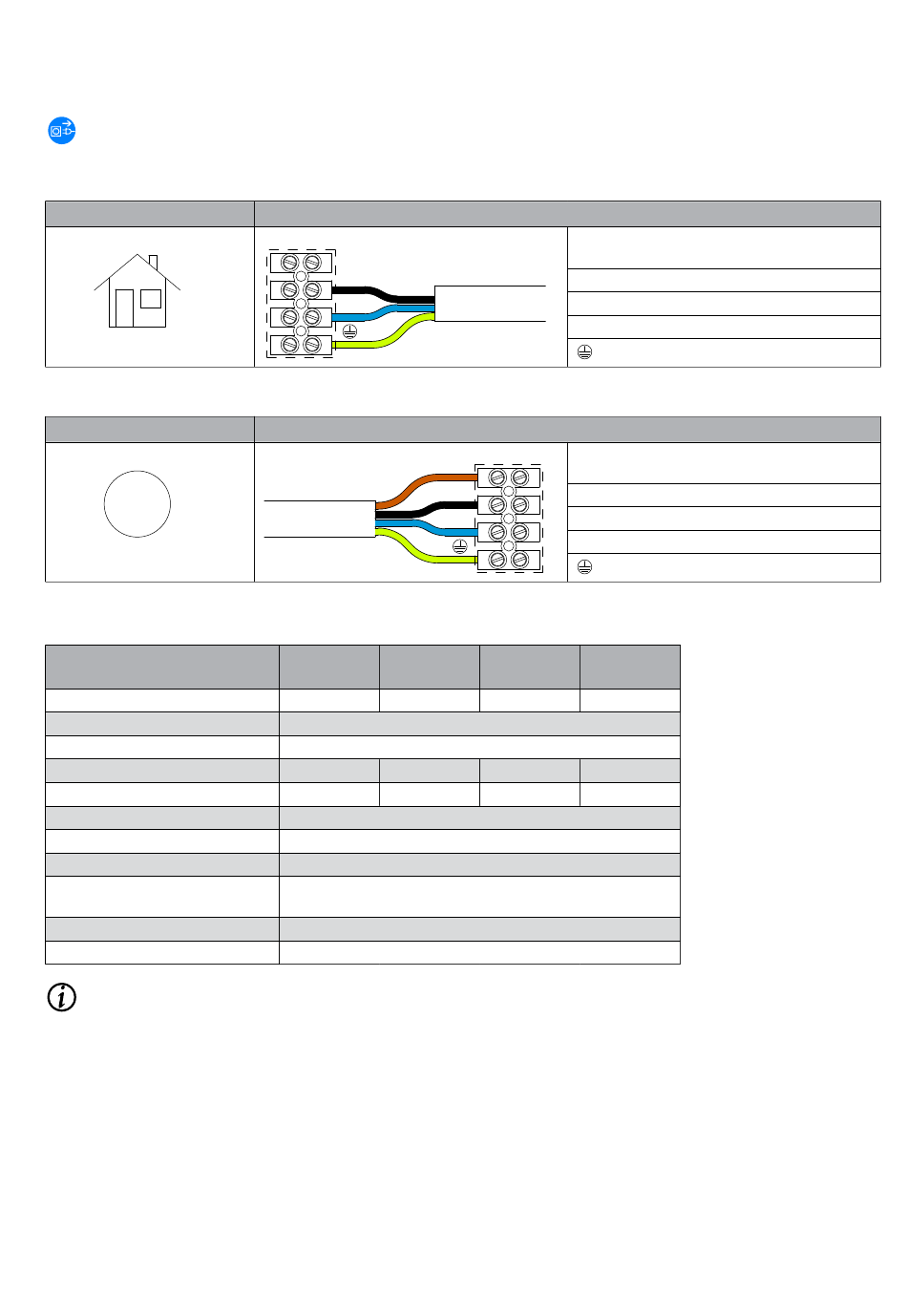

Anschlussplan

Produkt und Leitungen vor dem Anschluss spannungsfrei schalten und gegen Wiedereinschalten sichern.
8.1

Bauseitiger Anschluss mit Klemmen

bauseitiger Anschluss
8.2

Motoranschluss mit Klemmen

Motoranschluss
M
~
9

Technische Daten

Nenndrehmoment [Nm]
Abtriebsdrehzahl [U/min]
Nennspannung
Stromaufnahme [A]
Leistungsaufnahme [W]
Schutzart
Schutzklasse
Kurzzeitbetrieb (S2)
Endschalterbereich
[Umdrehungen]
Sendefrequenz [GHz]
Sendeleistung
INFO
Detailliertere technische Daten können bei WAREMA angefordert werden.
2006110 [Rev. 6 - de]/2021-08-02
bauseitiger Anschluss mit Klemme
2
1
Motorleitung mit Klemme
WMS-RT WMS-RT
8/17 12/17
8 12
0,45 0,5
100 110
Leitung (empfohlen H05RR-F 4 G 0,75
sw Typ WAREMA)
3 nicht belegt
2 Phase L (schwarz)
1 Neutralleiter (blau)
Schutzleiter (grün-gelb)
Motorleitung (H05RR-F 4 G 0,75 sw
3
Typ WAREMA)
2 3 braun
2 schwarz
1
1 blau
grün-gelb
WMS-RT WMS-RT
20/17
20
17
230 V/50 Hz
0,75
160
IP 44
I
4 Min.
64
2,40-2,48
< 10 dBm
Anschlussplan
30/17
30
0,9
205
