26 • Inbetriebnahme
V 04/04

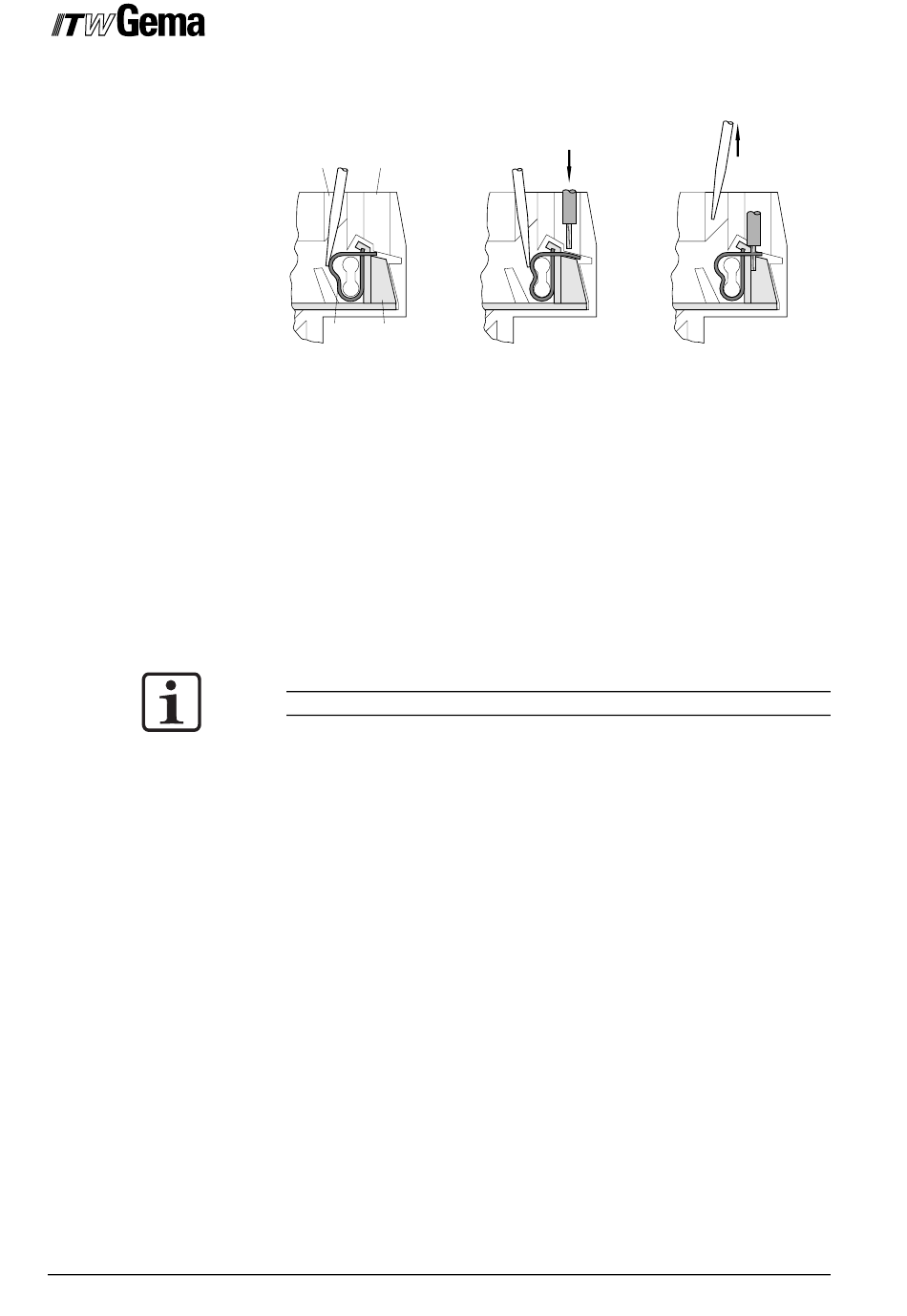

Kabel an Klemme anschliessen
1
2
3
4
Kabel an Klemme anschliessen
1. Das anzuschliessende Kabel 4-6 mm abisolieren und wenn nötig
die Drähte zusammendrehen
2. Vor dem Anschliessen des gewünschten Kabels nochmals ge-
nau nachprüfen, an welche Klemme es angeschlossen werden
soll. Es sind nur die gegenüberliegenden Kontakte miteinander
verbunden
3. Einen kleinen, flachen Schraubenzieher (max. Ø 3 mm) in die
quadratische Öffnung (1) im Klemmelement stecken
4. Den Schraubenzieher so nach unten drücken, bis die Kontaktfe-
der (3) ansteht
5. Das Kabel in die runde Öffnung (2) stecken und prüfen, dass es
im Loch der Kontaktfeder sitzt. Dann den Schraubenzieher vor-
sichtig entfernen. Erneut prüfen ob das Kabel festgeklemmt ist
Nur ein Kabel pro Klemmloch festklemmen!
Das vorher erwähnte Vorgehen ist nur für den Zentralklemmblock gültig,
die anderen Klemmen sind konventionelle Schraubklemmen!
OptiMaster-CM02-de.doc
