Parametrierung
20 • Inbetriebnahme
V 04/04
1. Steuereinschub mit den Griffen herausziehen
2. Schrauben auf dem Deckel des Elektroteils lösen und den Dek-
kel vorsichtig entfernen
3. Draht am Anschluss 230 V primärseitig ablöten und an den An-
schluss mit der gewünschten Spannung wieder anlöten

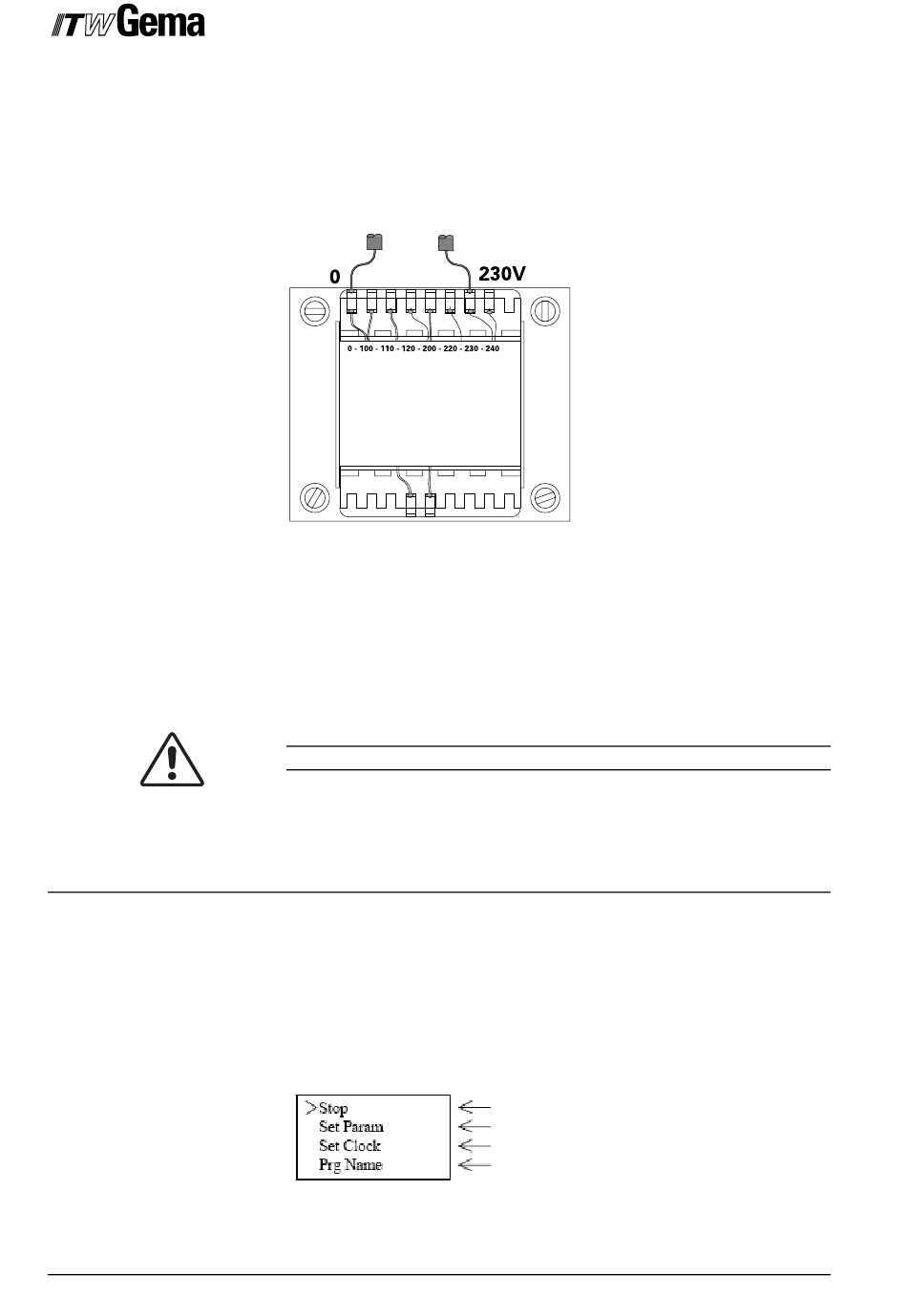

Verriegelungssteuerung OptiMaster CM02 - Transformator
Die Anschlüsse am Transformator sind wie folgt nummeriert:
1 0 V
2 100 V
3 110 V
4 120 V
5 200 V
Die Litze am Kontakt 0 V niemals ablöten!
4. Deckel des Elektroteils wieder schliessen (auf Dichtung achten)
und festschrauben
5. Steuereinschub wieder ins Rack zurückschieben
Mit Hilfe einer einfachen Menüsteuerung können verschiedene Zeitabläu-
fe komfortabel eingestellt und auf die anlagespezifischen Bedürfnisse
angepasst werden. Dieser Abschnitt ist sorgfältig durchzulesen, bevor ei-
ne Menü-Option aufgerufen wird.
Die Standardanzeige sieht so aus:
6 220 V
7 230 V
8 240 V
9 kein Anschluss
nicht verwenden
Parameter einstellen
nicht verwenden
nicht verwenden
