Kabelanschlüsse
OptiMaster-CM02-de.doc
V 04/04

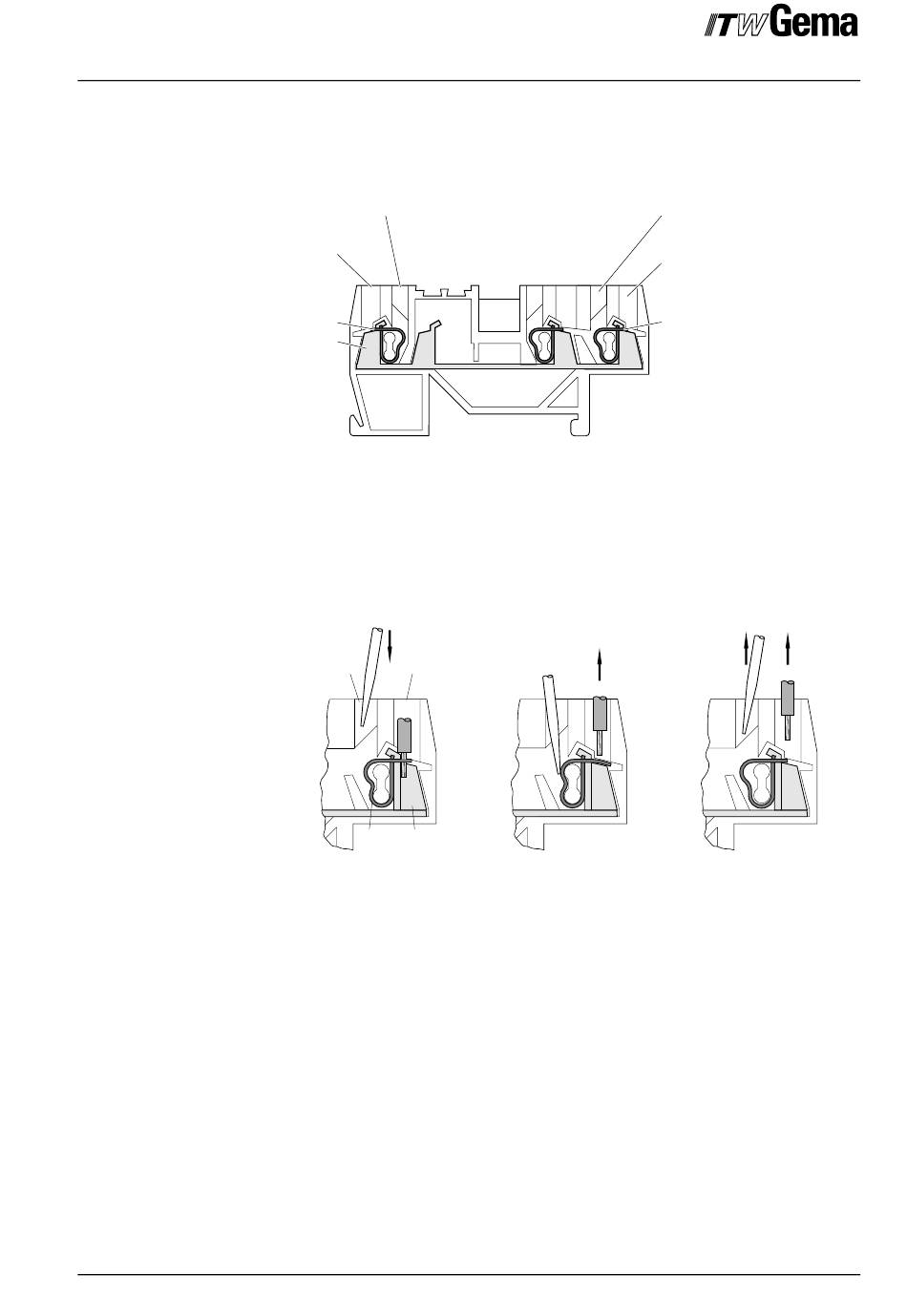

Kabelklemme
1
2
3
4
Kabelklemme
1 Quadratische Öffnung
2 Runde Öffnung
Kabel von Klemme lösen
1
2
3
4
Kabel von Klemme lösen
Wenn Kabel am zentralen Klemmenblock gewechselt oder neu ange-
schlossen werden, ist folgendermassen vorzugehen:
1. Beide Kabelenden sollten mit der entsprechenden Kontaktnum-
mer beschriftet werden, damit ein abgelöstes Kabel nicht falsch
wiederangeschlossen werden kann. Es sind nur die gegenüber-
liegenden Kontakte miteinander verbunden
2. Einen kleinen, flachen Schraubenzieher (max. Ø 3 mm) in die
quadratische Öffnung (1) im Klemmelement stecken
3. Den Schraubenzieher so nach unten drücken, bis die Kontaktfe-
der (3) ansteht
4. Das Kabel vorsichtig entfernen und den Schraubenzieher wieder
herausziehen
1
2
3
3 Kontaktfeder
4 Kontaktplatte
Inbetriebnahme • 25
