Kurzanleitung MULTINET- Comfort
1.2

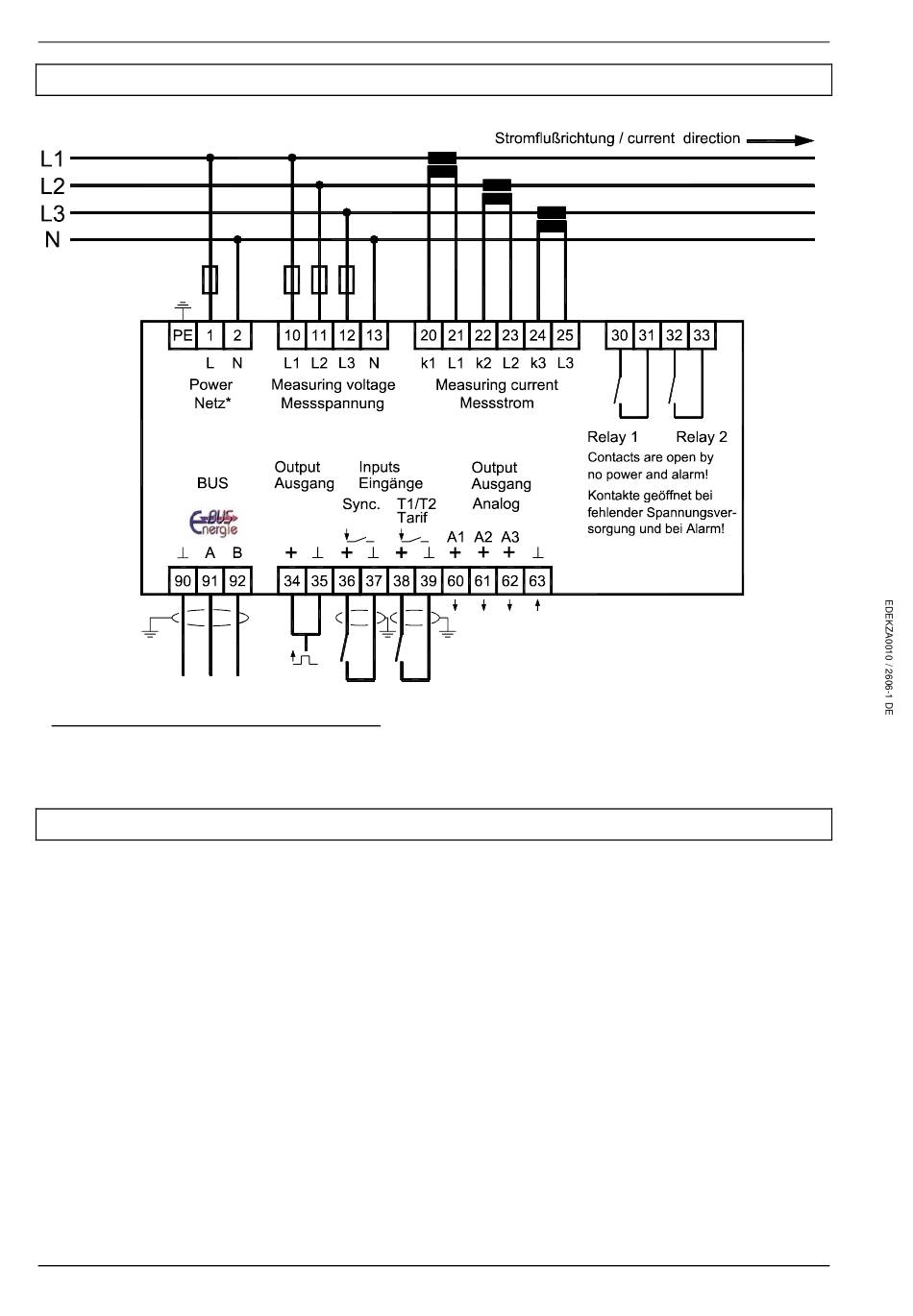

Anschlussplan
* Benötigte Steuerspannung siehe Typenschild
1.3
Klemmenbelegung
Klemme
1 (L) und 2 (N):
Klemme
10 (L1) :
11 (L2)
12 (L3)
13 (N):
Seite 4 von 12
Stromversorgungsanschluss
Zur Stromversorgung des Gerätes wird eine Steuerspannung be-
nötigt. Das Gerät ist mit einem Mehrbereichsnetzteil ausgestattet
und kann mit Spannungen von 85 – 265V AC/DC bzw. 20 – 70V
AC/DC (Gerätespannung siehe Typenschild) versorgt werden.
Messeingänge für Spannung
Dreiphasige Spannungsmessung sowohl in 3- als auch in 4-Leiter-
Drehstromnetzen. Direktmessung für 3x 5...100...120V oder
3x20...500...600V AC. Die Messbereiche sind programmierbar. Bei
Überschreitung des Messbereiches erfolgt eine Fehlermeldung.
Für höhere Spannungen ist der Anschluss über Spannungswand-
ler notwendig.
Version 1.03
