Stahlwand Und Folie - conZero für Ovalform Becken Installationsanleitung

11.
Das Ovalform Stahlwandbecken gemäß der Aufbauanleitung des Herstellers aufstellen.
1. P
OSITIONIEREN DER
W :
ICHTIG
Die Stahlwand sollte auf beiden Seiten des Ovals genau gleich weit aus der Stützwand
herausragen, damit sich für die Halbkreise links und rechts die gleichen Radien ergeben. Dies ist
insbesondere später z.B. für die Installation von Beckenrandsteinen sehr wichtig!

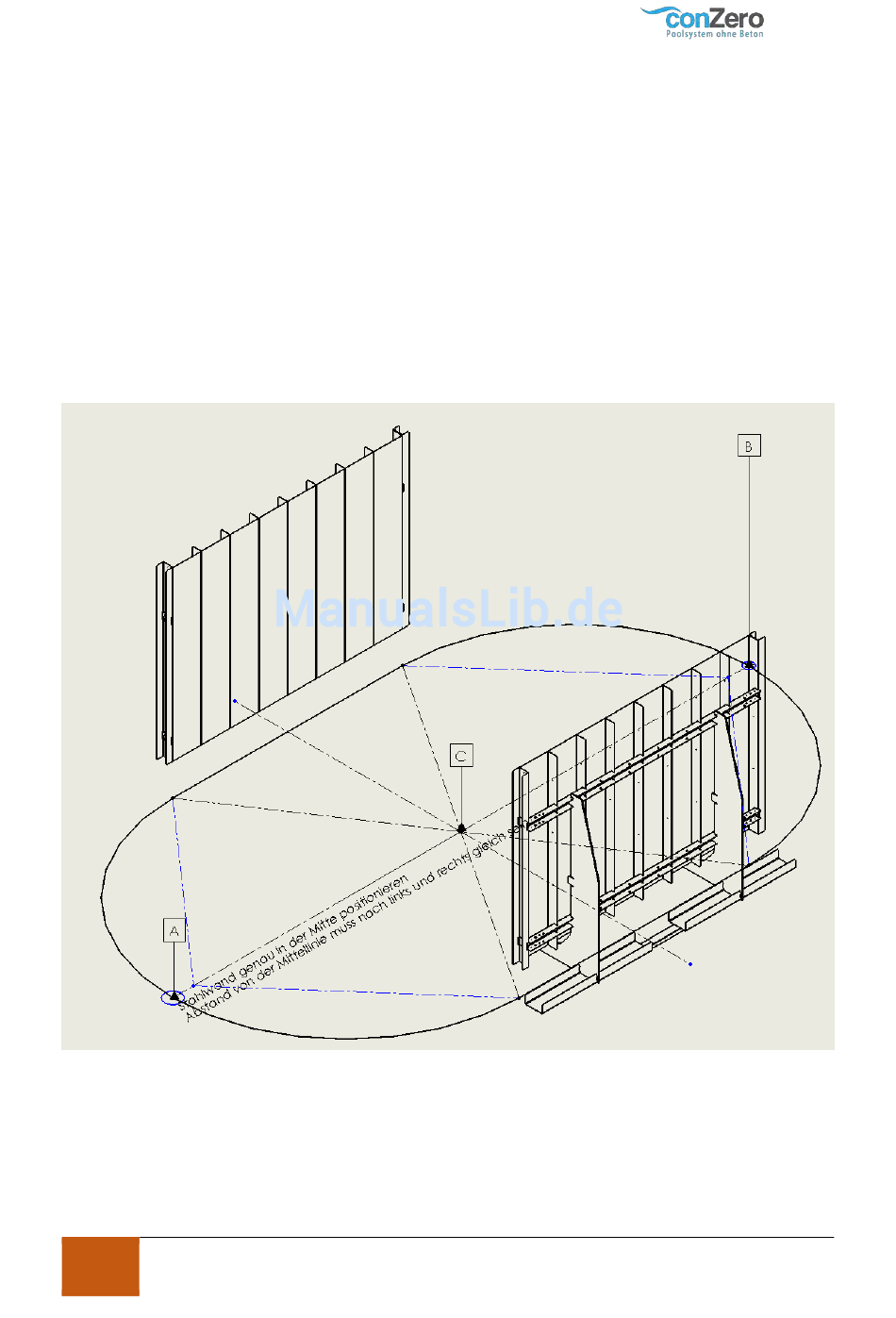

Dazu werden die Mittellinien der conZero Stützwand gemäß nachstehender Zeichnung auf den
Boden (Vlies) übertragen.
Die Mitte der Stützwand wird am einfachsten über die Diagonalen ermittelt. Das geht am
einfachsten mit einer Schlagschnur, welche die Diagonalen farbig am Boden markiert.
Um die Mittellinie in Längsrichtung markieren zu können, werden 2 weitere Punkte benötigt. Mit
einer Schnur oder einem Maßband werden von der linken Kante und von der rechten Kante der
conZero Stützwand zwei gleich große Kreisbögen mit z.B. mit 2m Radius gezogen. Im Schnittpunkt
der beiden Kreisbögen ist die Mitte der Längsachse. Dann wird die Mittelinie gezeichnet und nach
17 conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung -
conZero GmbH & Co. KG

Stahlwand und Folie

S
TAHLWAND
