Bedienungsanleitung multisio 2D2-4TI
1
Funktionsbeschreibung Temperatureingangsmodul
multisio 2D2-4TI
Die Hardware des multisio 2D2-4TI unterstützt 4 Temperatureingänge für PT1000 und 5 LED's.
Das Modul wertet die Messwerte des an den Klemmen 70 und 71 usw. angeschlossenen Temperaturfühlers
aus.
Das Modul kann von einem Mastergerät (multisio xD6 (ab 5D6-ESBS-5DI6RO1DO) mit Modulbus oder PC mit
VE über multisys 3D2-ESBS / multisys 3D2-BSES) über die Modulbusschnittstelle angesprochen werden. Der
Master muss das Modul konfigurieren und die vom Modul erfassten Daten zur Weiterverarbeitung aus dem Mo-
dul lesen.
Die Betriebsspannungsversorgung erfolgt über die Modulbusschnittstelle. Das Modul ist alleine nicht lauffähig.
2

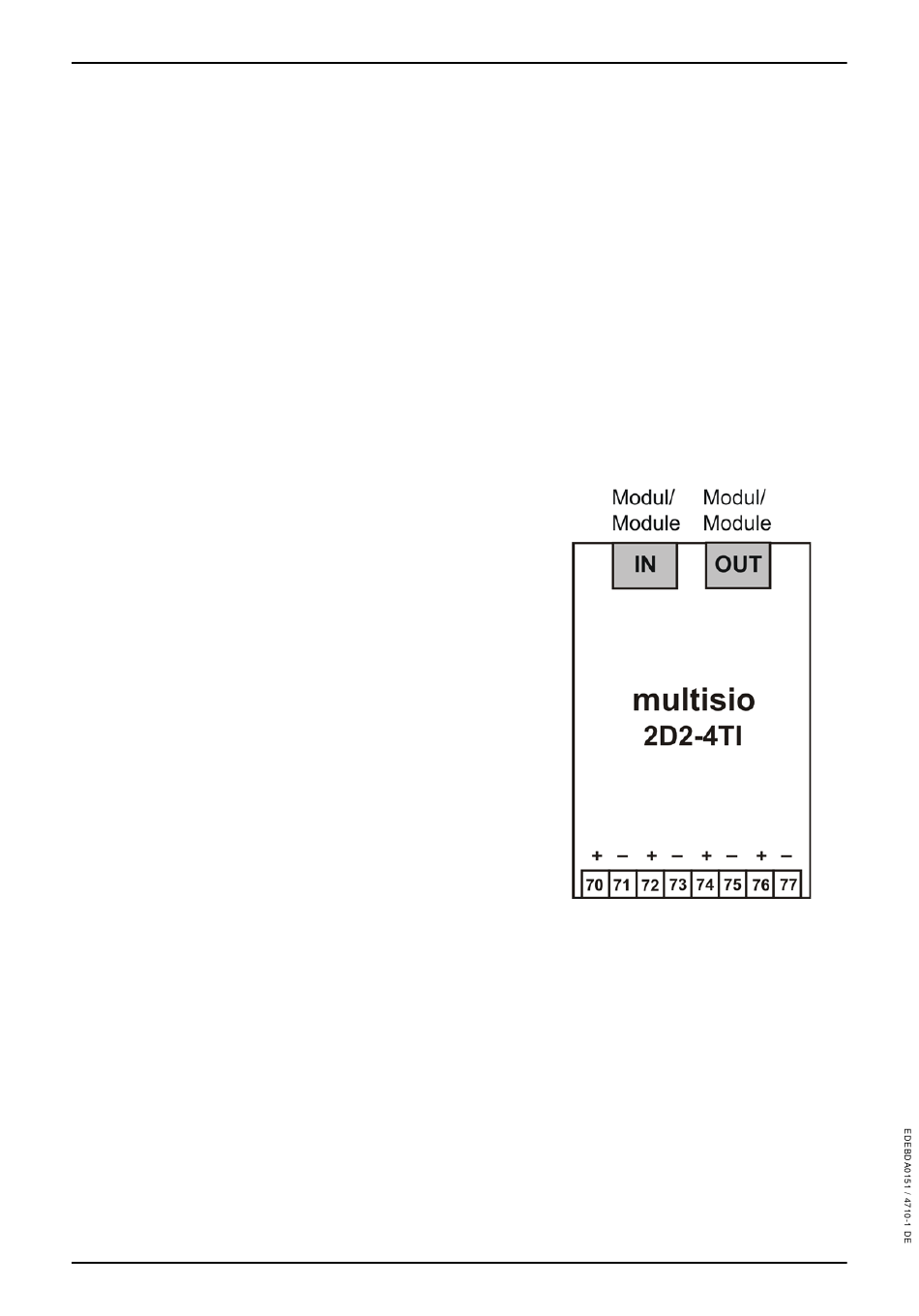

Temperatureingangsmodul Anschlussplan
Klemmenbelegung
Klemme 70:
Temperatureingang 1 +
Klemme 71:
Temperatureingang 1 -
Klemme 72:
Temperatureingang 2 +
Klemme 73:
Temperatureingang 2 -
Klemme 74:
Temperatureingang 3 +
Klemme 75:
Temperatureingang 3 -
Klemme 76:
Temperatureingang 4 +
Klemme 77:
Temperatureingang 4 -
IN / OUT:
Modulbus / Versorgungsspannung
Seite 2 von 6
Version 2.01
