6.6. Montage der Schutzeinrichtung

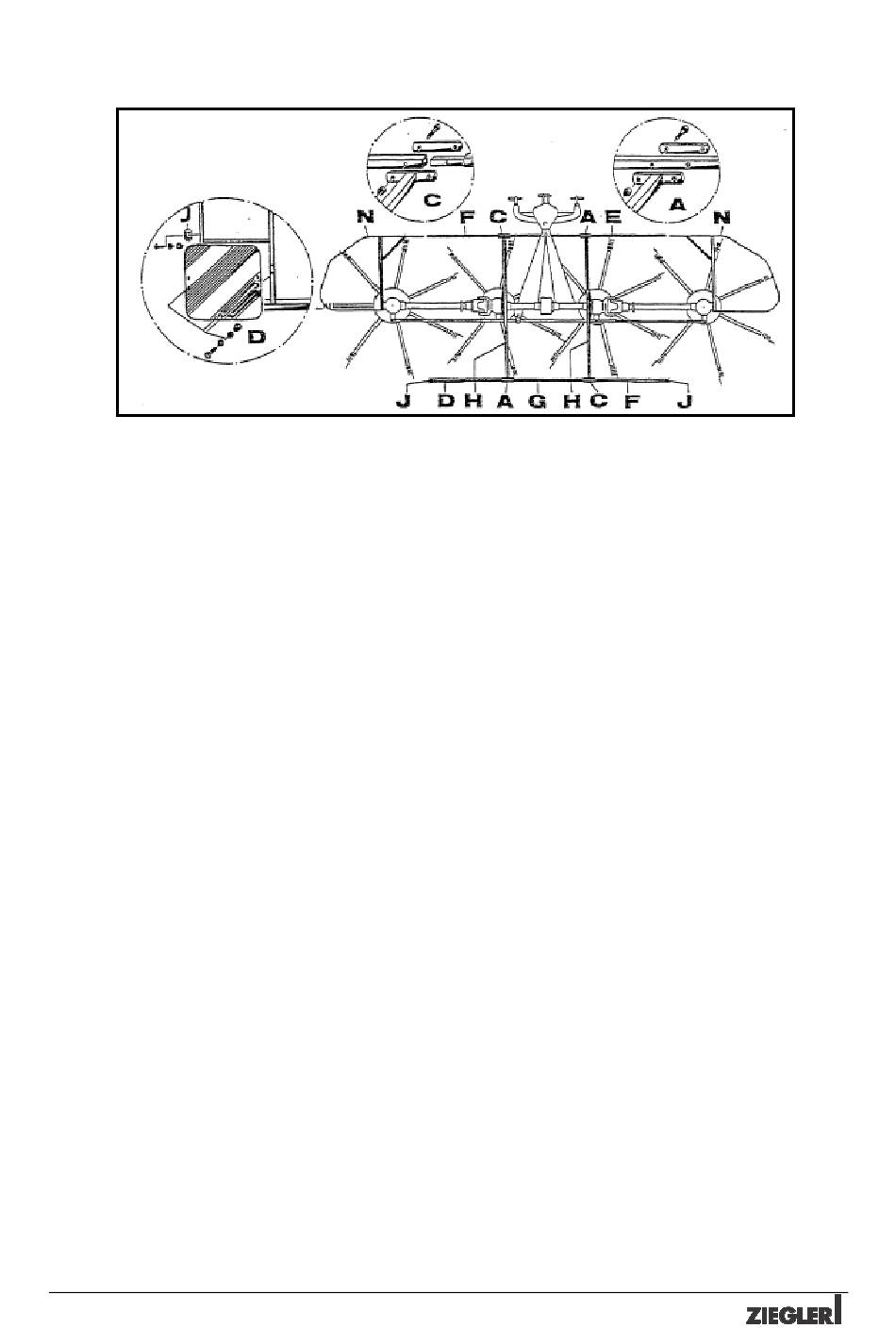

Abbildung 14
Die beiden äußeren Schutzbügel (Abb. 14, Pos. N) sind bereits werksseitig montiert.
Die inneren Schutzbügel werden wie folgt montiert:
Querstreben (Pos. H) werden oberhalb der Getriebe mit plusbeschichteten Schrauben
montiert.
Vorderen, mittleren Schutzbügel (Pos. E) mit der Ausbuchtung nach unten in den kurzen
Schutzbügel (Pos. F) stecken und an die Querstreben montieren (Pos. A und C).
Mit dem hinteren Schutzbügel (Pos. G) wird ebenso wie mit dem vorderen, mittleren
Schutzbügel verfahren.
Die Montage der Warntafeln erfolgt mit je 3 Schrauben, 6 Scheiben und 3 Muttern nach
Abbildung 14, Pos. D, und zwar so, dass die rot/weißen Linien nach außen schräg zum Boden
verlaufen (siehe auch Seite 19, Abb.9). Die gelben Rückstrahler müssen an die
Rückstrahlerhalter seitlich angeschraubt werden (Pos. J).
910012
22
