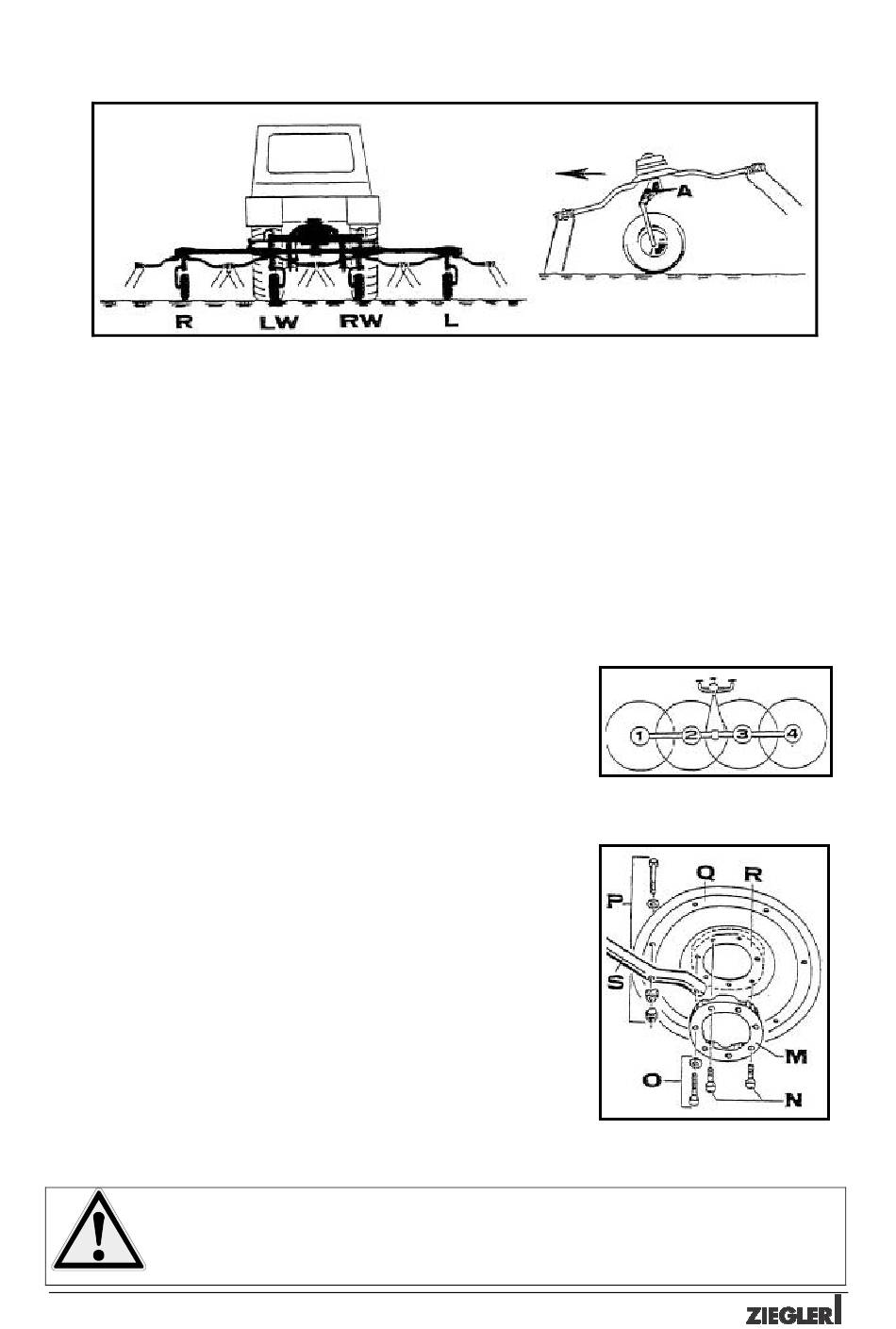

6.4. Montage Laufräder
Abbildung 11
Die 2 lose mitgelieferten Laufräder werden nach Abb. 6 montiert:
R = Laufrad, rechts
L = Laufrad, links
Die Einstellung der Radgabeln erfolgt zunächst in der oberen Bohrung (Pos. A). Der
Streuwinkel beträgt dabei 15°, siehe auch Seite 18.
Die luftbereiften Laufräder sind auf richtigen Luftdruck von 1,5 bar hin zu überprüfen.
6.5. Montage der Zinkenarme
Die Zinkenarme mit gelben Zinken werden an die Kreisel 1
und 3 montiert (Abb. 12).
Die Zinkenarme mit roten Zinken werden an die Kreisel 2 und 4
montiert (Abb. 13).
Zunächst nach Abb. 13 Schrauben (Pos. N) lösen und
zusammen mit
Klemmsegment (Pos. M) abnehmen. (Schrauben Pos. N
werden zur Montage nicht mehr benötigt.).
Zinkenarme (Pos. S) mit den plusbeschichteten Schrauben
und Sperrkantscheiben (Pos. O) und dem Klemmsegment
(Pos. M) mit der Zinkenarmplatte (Pos. Q) und Schutzdeckel
(Pos. R) am Getriebe lose vormontieren.
Anschließend Zinkenarme mit den Schrauben (Pos. P) und
der Zinkenarmplatte lose verbinden.
Nun alle Muttern und Schrauben mit einem Anzugsmoment
von 86 Nm über Kreuz wechselweise gleichmäßig anziehen.
Nach 2 Einsatzstunden des Gerätes unbedingt festen Sitz der Schrauben
und Muttern mit dem gleichen Anzugsmoment kontrollieren.
910012
LW = Laufrad, links, mit Wickelschutz
RW = Laufrad, rechts, mit Wickelschutz
Abbildung 13
21
Abbildung 12
