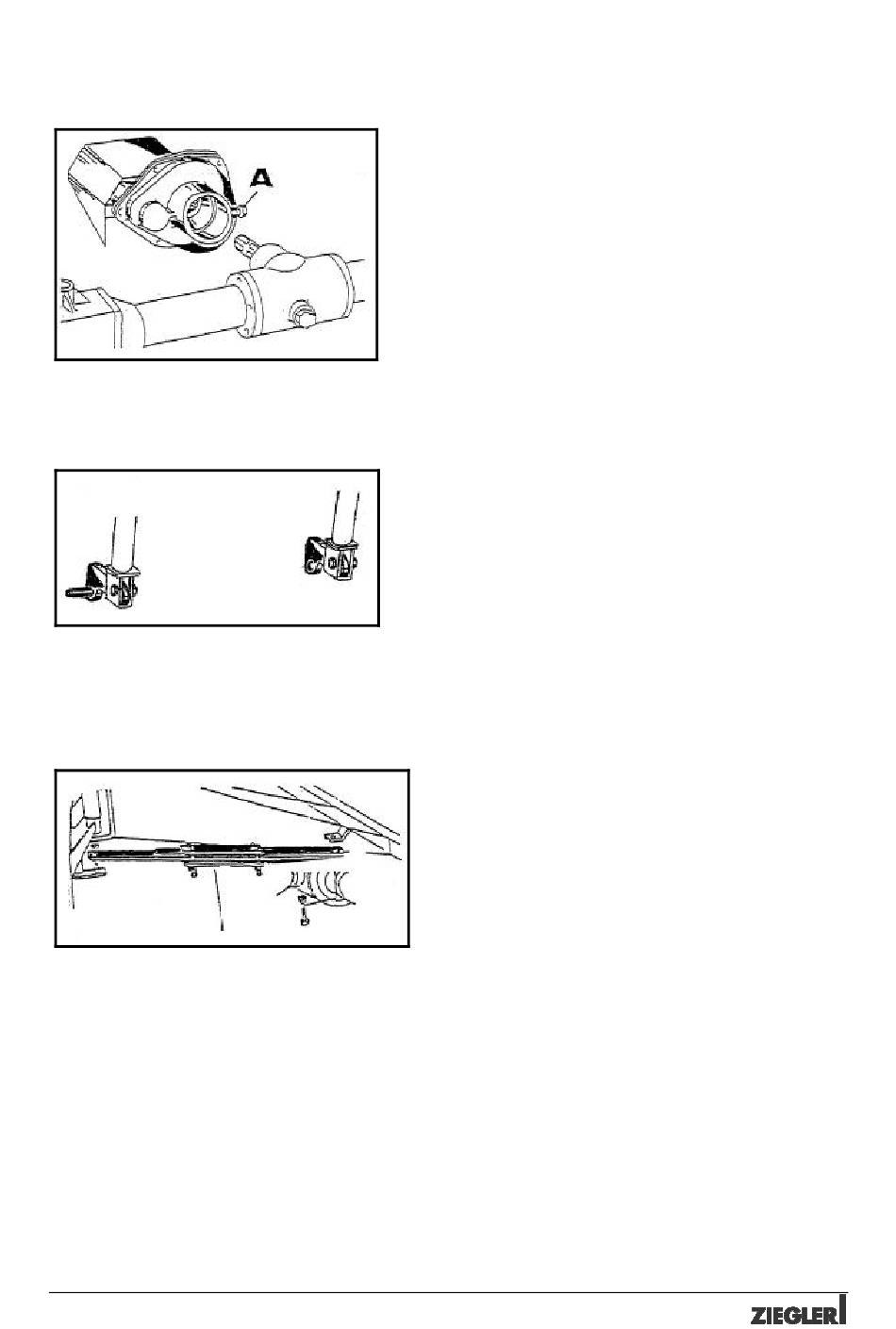

Abbildung 33
Abbildung 34
Abbildung 35
910000
10.3 Schwadgetriebe
10.4 Verkröpfte Unterlenkerarme
10.5 Stabilisator
(nur für HR 531-DH)
Das Schwadgetriebe wird nach dem
Entfernen des Schutztopfes am
Hauptgetriebe des Rotorzettwenders
dort aufgesetzt und mit der Schraube
(Abb. 33, Pos. A) gesichert.
Für Traktoren mit einer Aushubhöhe
bis 700 mm können verkröpfte
Unterlenkerarme nach Abb. 34
montiert werden. Diese sind im Werk
anzufordern.
Ist der Untergrund sehr uneben
verhindert ein einstellbarer Stabilisator
ein seitliches Pendeln der Maschine.
Gleichzeitig wird beim Einsatz am
Hang ein Abdriften vermieden.
34
