Anschließend Zinkenarme mit den Schrauben (Pos. P) und der Zinkenarmplatte lose
verbinden.
Nun alle Muttern und Schrauben mit einem Anzugsmoment von 86 Nm über Kreuz
wechselweise gleichmäßig anziehen.
Nach 2 Einsatzstunden des Gerätes unbedingt festen Sitz der Schrauben
und Muttern mit dem gleichen Anzugsmoment kontrollieren.

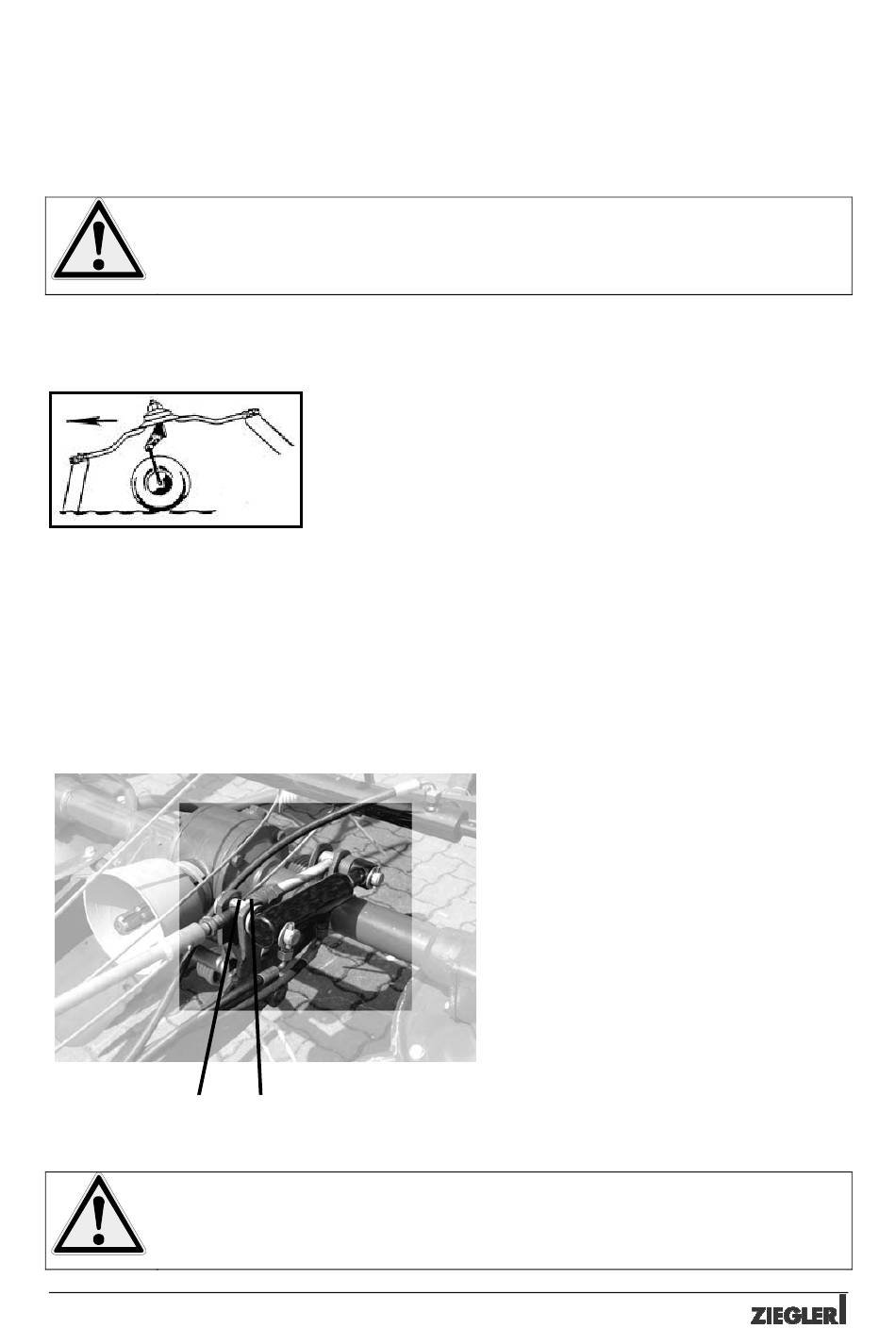

6.4 Montage der Laufräder
Abbildung 10
6.5 Grundeinstellung beim HR 531-GH
Für die Grundeinstellung des Neigungswinkels ist bei ausgefahrenem Zylinder
(Transportstellung) das Maß zwischen Kontermutter und dem Bolzen der
Zylinderbefestigung auf 50 mm einzustellen. Je größer das Maß desto steiler der
Neigungswinkel, je kleiner das Maß desto flacher der Neigungswinkel.
50 mm
Bei mechanischer Verstellung muss der Zylinder auf Schwimmstellung
stehen.
910000
Die 2 lose mitgelieferten Laufräder werden nach Abb. 7, und
Abb. 10 montiert.
Die luftbereiften Laufräder sind auf richtigen Luftdruck von 1,5
bar hin zu überprüfen.
24
