Informationen Über Das Gerät; Gerätebeschreibung - Trotec TP10 Betriebsanleitung

Warnung
Erstickungsgefahr!
Lassen Sie das Verpackungsmaterial nicht achtlos
liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
Warnung
Das Gerät ist kein Spielzeug und gehört nicht in
Kinderhände.
Warnung
Von diesem Gerät können Gefahren ausgehen, wenn es
von nicht eingewiesenen Personen unsachgemäß oder
nicht bestimmungsgemäß eingesetzt wird! Beachten
Sie die Personalqualifikationen!
Vorsicht
Halten Sie ausreichend Abstand zu Wärmequellen.
Hinweis
Um Beschädigungen am Gerät zu vermeiden, setzen
Sie es keinen extremen Temperaturen, extremer
Luftfeuchtigkeit oder Nässe aus.
Hinweis
Verwenden Sie zur Reinigung des Gerätes keine
scharfen Reiniger, Scheuer- oder Lösungsmittel.
Informationen über das Gerät
Gerätebeschreibung
Das Pyrometer TP10 misst berührungslos
Oberflächentemperaturen mittels Infrarotsensor. Zur
Bestimmung des Messflecks ist ein Multi-Laserpointer in das
Gerät integriert.
Der Emissionsgrad des zu messenden Materials kann eingestellt
werden, um ein genaueres Messergebnis zu erzielen.
Für die Temperaturmessung können frei definierbare
Schwellenwerte am Gerät eingestellt werden. Das Über- oder
Unterschreiten dieser vorgewählten Schwellenwerte wird
sowohl durch eine akustische Alarmfunktion sowie eine
indikative Farbveränderung des Displays signalisiert.
Das Display kann bei Bedarf beleuchtet werden. Eine
Abschaltautomatik bei Nichtbenutzung schont die Batterie.
Messprinzip
Das Gerät misst die Temperatur mithilfe eines Infrarotsensors.
Wichtige Größen, die bei der Temperaturmessung eine Rolle
spielen, sind der Messfleckdurchmesser und der
Emissionsgrad.
4
Messfleck

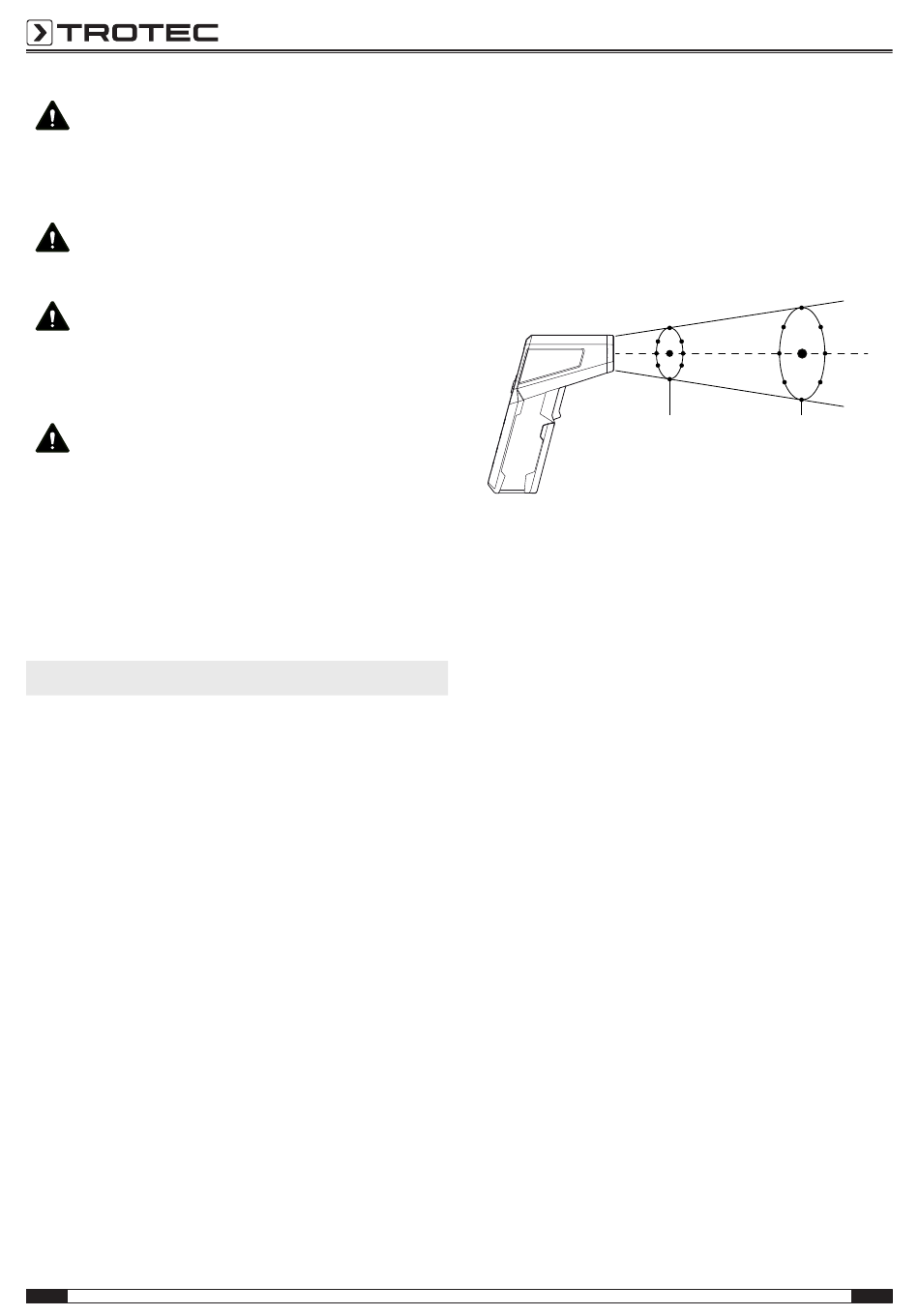

Beachten Sie das Verhältnis der Entfernung (Distance) zum
Messfleckdurchmesser (Spot). Je größer die Entfernung zum
Objekt, desto größer ist der Messfleckdurchmesser und desto
ungenauer das Messergebnis. Das Gerät ermittelt eine
Durchschnittstemperatur aus allen im Messfleck vorhandenen
Temperaturen.
MULTIPOINT-LASER
Distance : Spot = 75 : 1
Emissionsgrad
Der Emissionsgrad beschreibt den charakteristischen Wert der
Energieabstrahlung eines Materials.
Die meisten organischen Materialien haben einen
Emissionsgrad von 0,95. Metallische oder glänzende Materialien
haben einen viel niedrigeren Wert.
Der Emissionsgrad eines Materials hängt von verschiedenen
Faktoren ab, wie beispielsweise der:
• Materialzusammensetzung
• Oberflächenbeschaffenheit
• Temperatur
Der Emissionsgrad kann zwischen 0,1 und (theoretisch) 1
liegen.
Folgende Faustregel kann angenommen werden:
• Ist ein Material eher dunkel und dessen
Oberflächenstruktur eher matt, so hat es sehr
wahrscheinlich auch einen hohen Emissionsgrad.
• Je heller und glatter die Oberfläche eines Materials ist,
desto niedriger ist wahrscheinlich der Emissionsgrad.
• Je höher der Emissionsgrad der zu messenden Oberfläche,
desto besser eignet sich diese für eine berührungslose
Temperaturmessung mittels Pyrometer oder
Wärmebildkamera, da verfälschende
Temperaturreflexionen vernachlässigbar werden.
Dennoch ist die Eingabe eines möglichst zutreffenden
Emissionswertes für eine genaue Messung unabdingbar.
Pyrometer TP10
Ø 12 mm Ø 48 mm
@ 900 mm @ 3600 mm
